Graco HydroShield Anweisungen/Teile Seite 22

Installation
2. Das System ist mit einem anderen CAN-Kabel
(43) ausgestattet, das zur Verbindung mit der
Steuerungsschnittstelle genutzt wird:
Bei Systemen, Bei Bei Systemen, Systemen, die die nicht die
a. Schrauben Sie ein Ende des Kabels (43)
in das Fitting auf der rechten Seite des
Schranks.
b. Unten an der Steuerung befinden sich zwei
Fittings. Schrauben Sie das andere Ende
des Kabels (43) wie unten abgebildet in das
Fitting.

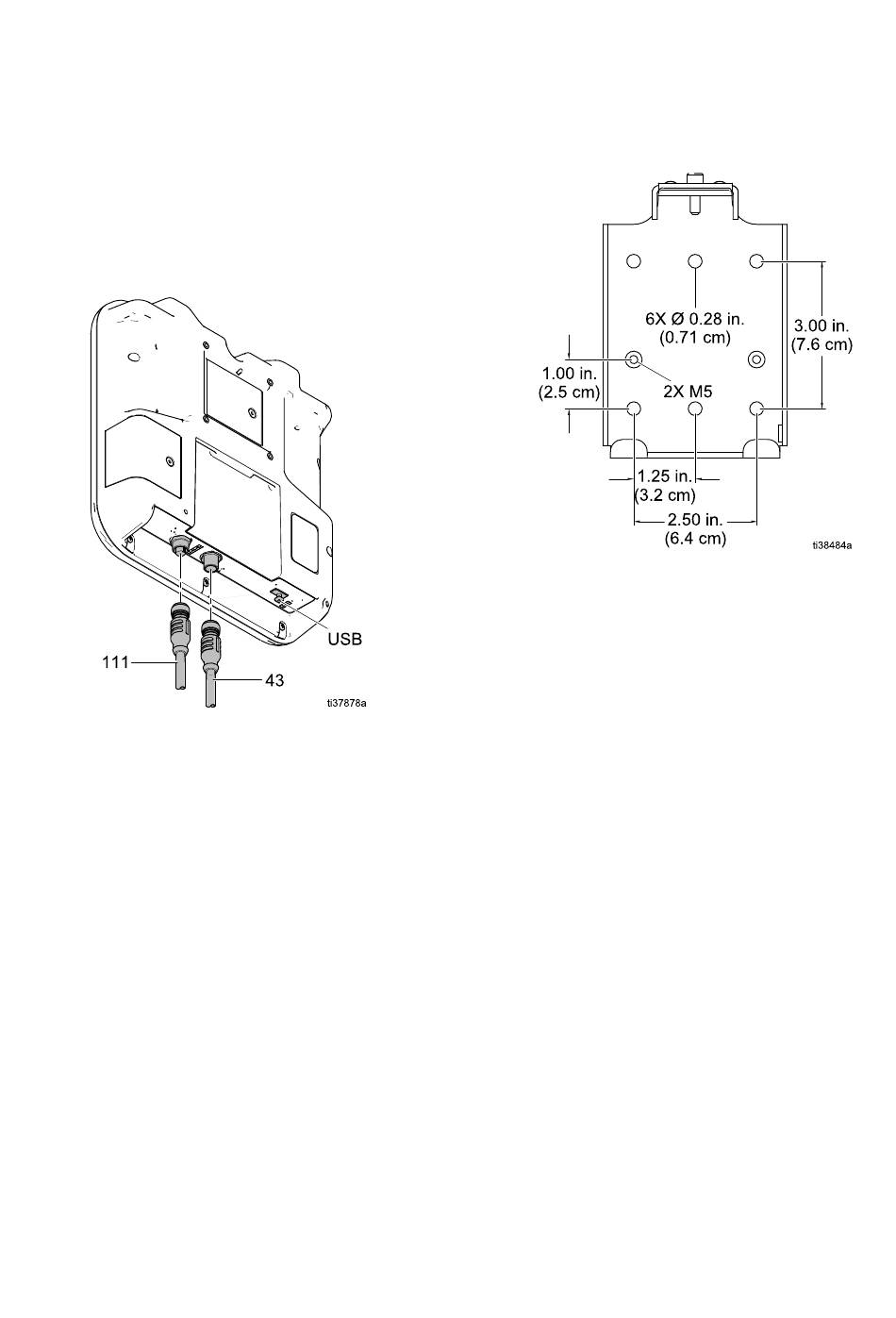

Figure 15 Anschlüsse an der
Steuerungsschnittstelle (Systeme ohne
Farbwechsel)
Bei Systemen, Bei Bei Systemen, die Systemen, die farbwechselfähig die
a. Schrauben Sie das Kabel (611) in C4 am
Farbwechselmodul. Siehe Teilezeichnung
Satz 26B415, Farbwechsel, page 126
Abb. Farbwechsel: Pneumatik- und
Verdrahtungsanschlüsse, page
b. Schließen Sie C5 vom Farbwechselmodul an
die Steuerungsschnittstelle an.
3. Setzen Sie die Steuerung in die Halterung (41)
auf der Oberseite des Schranks ein.
22
nicht farbwechselfähig nicht farbwechselfähig sind: farbwechselfähig
farbwechselfähig sind: farbwechselfähig sind: sind:
111.
Um die Steuerung an einer anderen Stelle zu
montieren, entfernen Sie die Halterung (41)
vom System und montieren Sie sie an einer
geeigneten Stelle. Informationen über verfügbare
sind: sind:
CAN-Kabel mit anderen Längen finden Sie unter
Zubehörteile, page
Figure 16 Montagelöcher der Halterung (41)
und
124.
3A8019D
