Reparieren
5. Zerlegen des Luftabschnitts der Pumpe:
a. Die vier Schrauben der Verbindungsstange
(312) mit einem Steckschlüssel lösen und
entfernen.
b. Entfernen Sie die Luftabdeckung (320) und
den O-Ring (318). Überprüfen Sie den
O-Ring und tauschen Sie ihn aus, wenn die
Pumpe Luft verliert.
c. Wackeln Sie den Luftzylinder (319) aus dem
Mittelgehäuse (307) heraus.

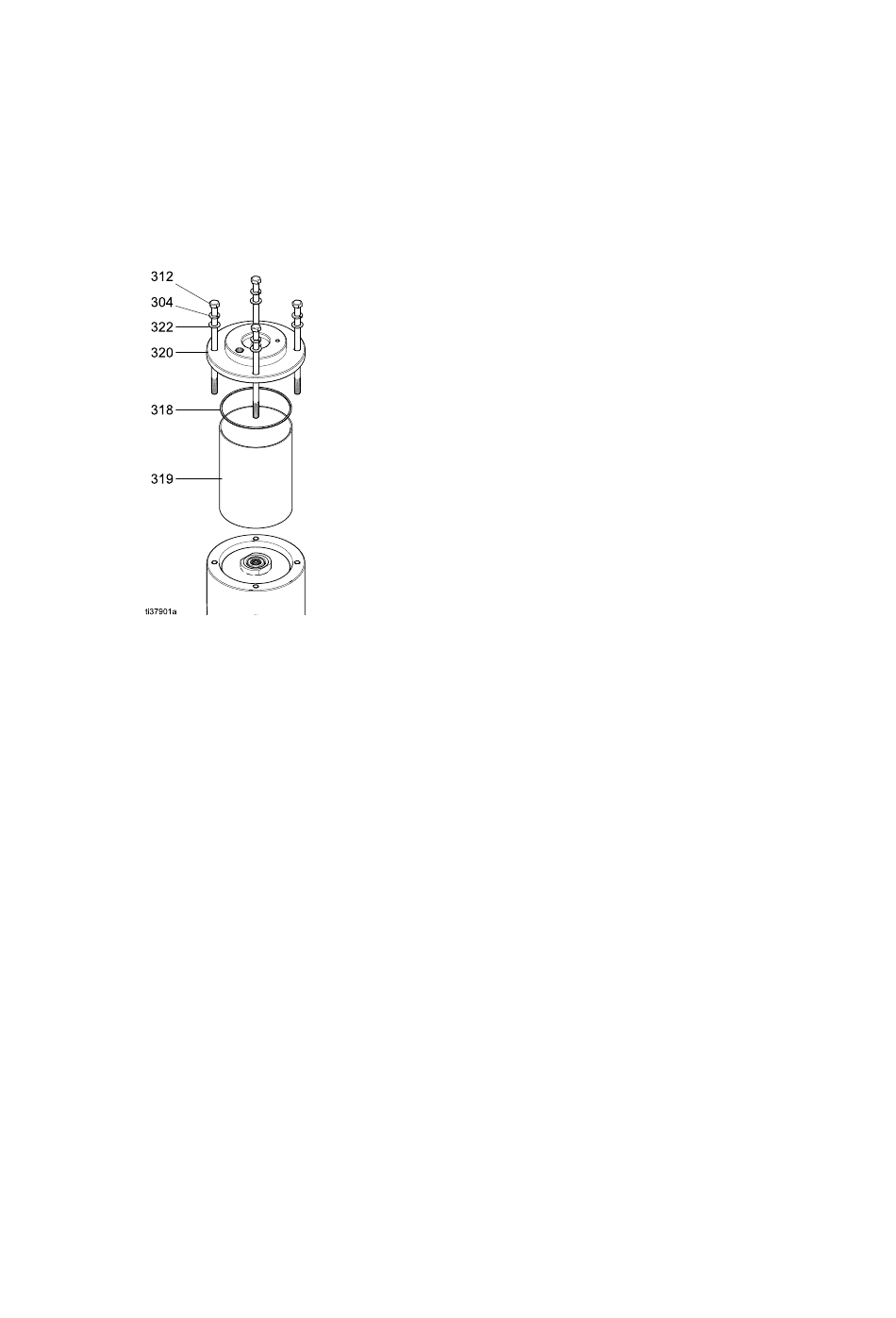

Figure 50 Abnehmen der Luftabdeckung
6. Durchführung von Servicearbeiten am
Materialkolben (301):
a. Hebeln Sie die Dichtung (302) aus der
Rückseite des Materialkolbens (301)
heraus oder ziehen Sie sie ab, so dass die
Vorderseite des Kolbens nicht beschädigt
wird. Wenn die Vorderseite beschädigt ist,
dichtet sie möglicherweise nicht vollständig
ab.
b. Tauschen Sie die Dichtung am
Materialkolben (301) aus.
100
7. Durchführung von Servicearbeiten am Luftkolben
(316):
a. Den O-Ring (317) vom Luftkolben (316)
entfernen.
b. Den neuen O-Ring vor dem Einsetzen mit
Fett schmieren.
8. Entfernen der Kolbenstange (305):
a. Verwenden Sie auf der Materialseite einen
einstellbaren Schraubenschlüssel mit 12 Zoll
für die Schlüsselflächen der Kolbenstange
im Bereich des Materialkolbens (301).
b. Verwenden Sie zum Lösen einen
einstellbaren Schraubenschlüssel mit 15 Zoll
für die Schlüsselflächen des Materialkolbens
(301).
c. Schrauben Sie den Materialkolben (301) von
der Kolbenstange (305) ab.
d. Schieben Sie die Kolbenstange (305)
durch das Mittelgehäuse (307), um sie
herauszunehmen.
9. Entfernen des Luftkolbens (316) aus der
Kolbenstange (305):
a. Verwenden Sie für die Schlüsselflächen der
Kolbenstange im Bereich des Luftkolbens
(316) einen 12-Zoll-Schraubenschlüssel.
b. Verwenden Sie zum Lösen einen
einstellbaren Schraubenschlüssel mit 15 Zoll
für die Schlüsselflächen des Luftkolbens
(316).
c. Den Luftkolben (316) aus der Kolbenstange
(305) schrauben. Unter dem Luftkolben
befinden sich ein O-Ring (315), ein
Magnethalter (313) und ein Magnet (314).
10. Falls erforderlich, entfernen Sie die
Kolbendämpfer (308) auf beiden Seiten
des Mittelgehäuses. Drücken Sie eine der drei
Laschen nach innen, um sie zu entfernen. Die
Dämpfer rasten ein.
