Graco HydroShield Anweisungen/Teile Seite 104

Reparieren
8. Führen Sie das Nullsetzungsverfahren am V2P
(415) durch:

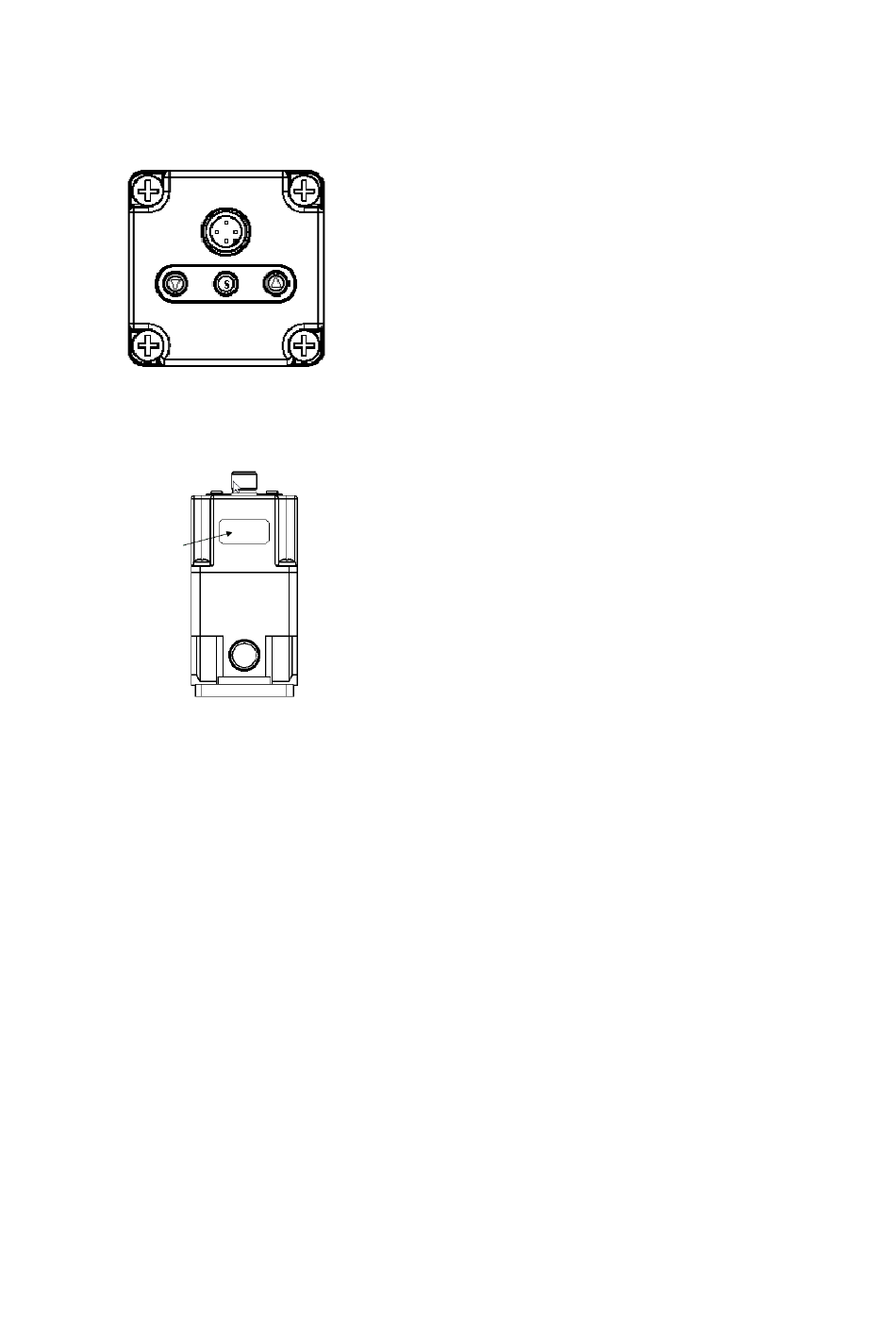

Die Oberseite des V2P (415) verfügt über 3
Tasten: Pfeil nach unten, Set (S) und Pfeil nach
oben.
a. Um die Tasten zu entsperren, drücken
Sie die Pfeiltaste nach unten mindestens
2 Sekunden lang, bis auf dem Bildschirm
„Loc." blinkt.
b. Die S-Taste einmal drücken, um die Tasten
zu entsperren. Wenn die Tasten entsperrt
sind, wird auf dem Bildschirm für etwa eine
Sekunde „unL" angezeigt.
c. Drücken Sie die S-Taste mindestens
2 Sekunden lang.
d. Verwenden Sie die Pfeiltasten nach oben
und unten, um zu „F03" zu gelangen. Auf
dem Bildschirm wird abwechselnd „F03" und
„0cL" angezeigt.
e. Die S-Taste drücken. Auf dem Bildschirm
blinkt „0cL".
f. Halten Sie die Aufwärts- und Abwärtspfeile
gleichzeitig ca. 3 Sekunden lang gedrückt.
Auf dem Bildschirm wird „0cL" angezeigt.
g. Nach 3 Sekunden wird die Nullsetzung
ausgeführt und der Bildschirm zeigt kurz
„cLr" an. Bei diesem Vorgang werden auch
die Tasten wieder gesperrt.
104
Konvertieren eines eines Standardsystems
Konvertieren Konvertieren eines
Ausstattung mit mit einem einem Pistolenspülkasten
Ausstattung Ausstattung mit einem
Verwenden Sie den
Pistolenspülkasten-Installationssatz 26B420
zur Installation eines Pistolenspülkastens an
einem Standardsystem, das nicht für einen
Pistolenspülkasten vorbereitet ist. Satz 26B420 ist
aufgeführt in Zubehörteile, page
1. Bereiten Sie die elektrischen Steuerungen
für die Servicearbeiten vor. Befolgen Sie die
Arbeitsschritte in Vorbereitung der elektrischen
Steuerungen für die Servicearbeiten, page
2. Installieren Sie an der elektrischen Steuerung
(14) den Druckschalter (19B745) rechts neben
dem vorhandenen Druckschalter (420).
3. Verbinden Sie die Leitungen D1 und D2 wie in
Verdrahtungen, page 109
4. Entfernen Sie den Stopfen neben dem Aufkleber
mit dem Pistolenspülkastensymbol auf dem
Steuerungsgehäuse und installieren Sie ein
Schott.
5. Verwenden Sie Luftrohre (598095)
zur Verbindung des Druckschalters
des Pistolenspülkastens (19B745)
mit dem Schott (121818). Siehe
Pneumatikanschlüsse, page
6. Bringen Sie ein Magnetventil (16P316) an
der Position 8 am Magnetventil-Verteiler
an. Entfernen Sie den Stopfen an
dieser Stelle. Gehen Sie zur Installation
des neuen Magnetventils vor wie in
Magnetventil austauschen, page 103
7. Installieren Sie ein Luft-Fitting (114263) am
Magnetventil-Verteiler.
8. Entfernen Sie die beiden Stopfen rechts von
am Gerät neben den Aufklebern mit dem
Pistolenspülkastensymbol. Installieren Sie an
diesen Stellen zwei Schotts (121818).
9. Schließen Sie die Luftrohre von der
Magnetventilposition 8 an das richtige Schott
an. Schließen Sie die Luftrohre vom Schott am
Steuerungsgehäuse an das richtige Schott an.
Siehe Pneumatikanschlüsse, page
Standardsystems für für die
Standardsystems für
Pistolenspülkasten
Pistolenspülkasten
124.
gezeigt.
108.
erläutert.
108.
3A8019D
die
die
103.
