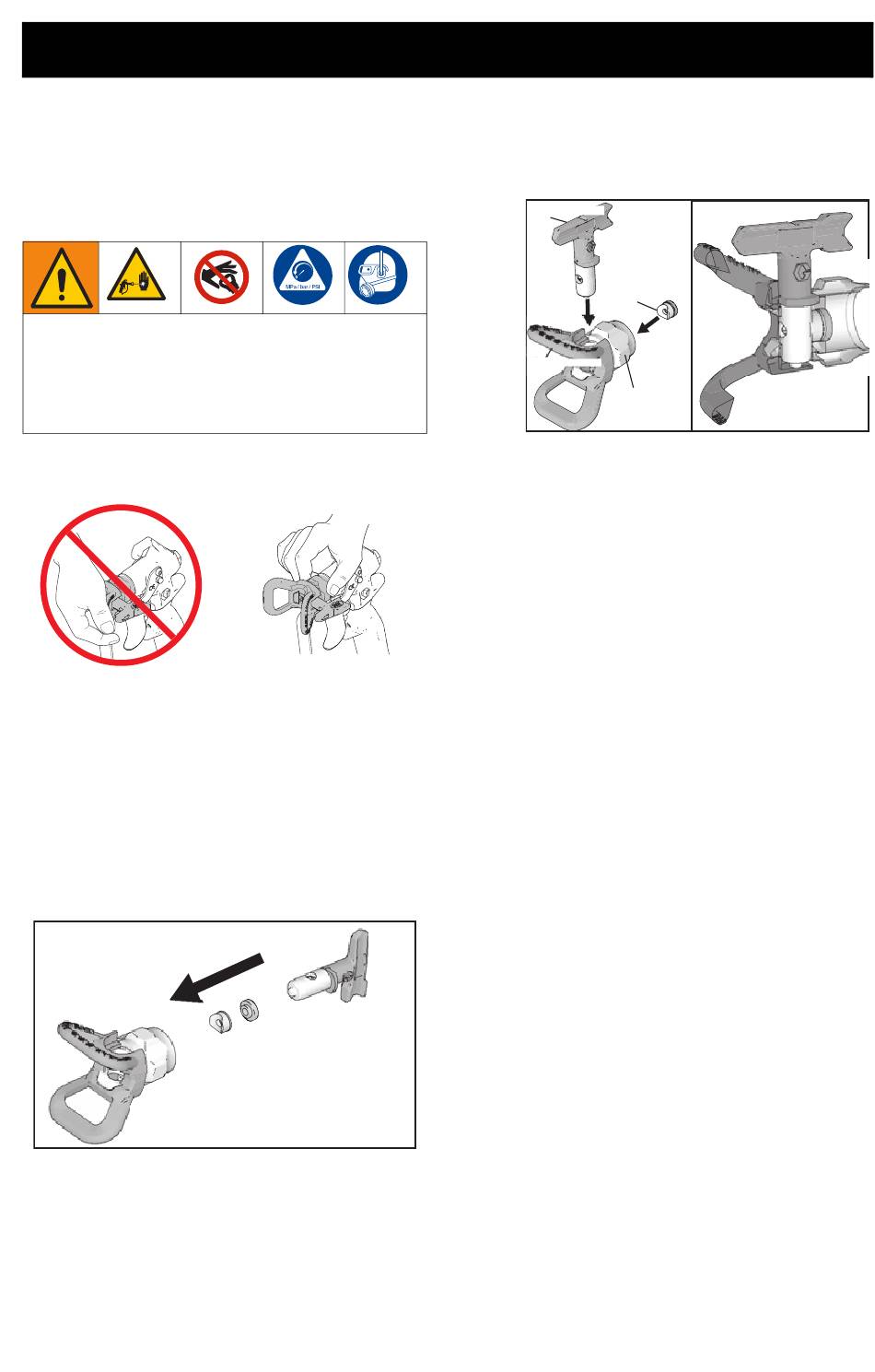

Anbringen von Düse
und Düsenschutz an
der Pistole
Beim Anbringen oder Entfernen der Düse
und des Düsenschutzes niemals die Hand
vor die Spritzdüse halten, um schwere
Verletzungen durch Materialeinspritzung
in die Haut zu vermeiden.
NEIN
Um Leckagen an Spritzdüsen zu vermeiden,
sicherstellen, dass Spritzdüse und
Düsenschutz korrekt angebracht sind.
1.
Druck entlasten. Siehe
Druckentlastung, Seite 5.
Die Abzugssperre (15) verriegeln.
2.
Verwenden Sie die Spritzdüse (26)
zur Ausrichtung der Dichtungen (24)
im Düsenschutz (25).
3.
Setzen Sie die Düse (26) in den
Düsenschutz (25).
3A6318G
4.
5.
JA
Anschluss der Pistole
am Spritzgerät
Achten Sie darauf, dass das Spritzgerät
ausgeschaltet und der Stecker abgezogen
ist. Siehe Spritzgeräte-Betriebsanleitung für
Anweisungen zum Ansaugen und Spritzen.
1.
2.
3.
ti29141a
Gerät einrichten
Achten Sie darauf, dass die Teile von
Spritzdüse und Düsenschutz in der
gezeigten Reihenfolge angebracht
werden.
SPRAY
SPRITZDÜSE
(26)
TIP
(24)
GUMMI
RUBBER
DICHTUNG/
GASKET/METAL
METALL
SEAL
TIP
DÜSENSCHUTZ
GUARD
(25)
RETAINING NUT
HALTEMUTTER
Bringen Sie den Düsenschutz (25)
über dem Pistolenende (1) an. Die
Haltemutter von Hand festziehen.
Befestigen Sie den Versorgungsschlauch
am Materialauslass des Spritzgeräts.
Befestigen Sie das andere Ende
des Versorgungsschlauchs am
Pistolen-Drehgelenk (7). Ziehen
Sie alle Verbindungen mit zwei
Schraubenschlüsseln (einem am
Drehgelenk (7) und einem am
Schlauch) sicher fest.
Anweisungen zum Entlüften finden
Sie in der Betriebsanleitung des
Spritzgeräts.
ti29140a
