Graco HydroShield Anweisungen/Teile Seite 95

Durchführung von von Servicearbeiten
Durchführung Durchführung von
unteren Kolbengehäuse Kolbengehäuse
unteren unteren Kolbengehäuse
Wenden Sie dieses Verfahren an, um die Dichtungen
im unteren Kolbengehäuse auszutauschen.
1. Entfernen Sie bei liegendem Isolierungsventil die
Rückschlagventilbaugruppe (238), falls sie noch
angeschlossen ist.
2. Schrauben Sie die Kolbenkappe des unteren
Gehäuses (216) ab und entfernen Sie
sie. Das Gehäuse beinhaltet eine Feder
(215) und einen O-Ring (230). Es können
Waschflüssigkeitsrückstände austreten.
3. Die Kolbenbaugruppe (211-214 und die O-Ringe)
herausziehen.
Note
Achten Sie beim Herausziehen und bei
der Handhabung darauf, den Kolben
(211) nicht zu zerkratzen oder fallen zu
lassen.
4. Um die Haltekappe vom Kolben (211)
zu entfernen, verwenden Sie einen
einstellbaren Schraubenschlüssel im
Bereich der Abflachungen an der Unterseite
des Kolbenschafts (211). Verwenden Sie einen
3/8-Zoll-Sechskantschlüssel im Inneren der
Haltekappe (214).
5. Nach dem Lösen den Kolbenschaft (211) drehen,
um alle Teile der Kolbenbaugruppe zu trennen.

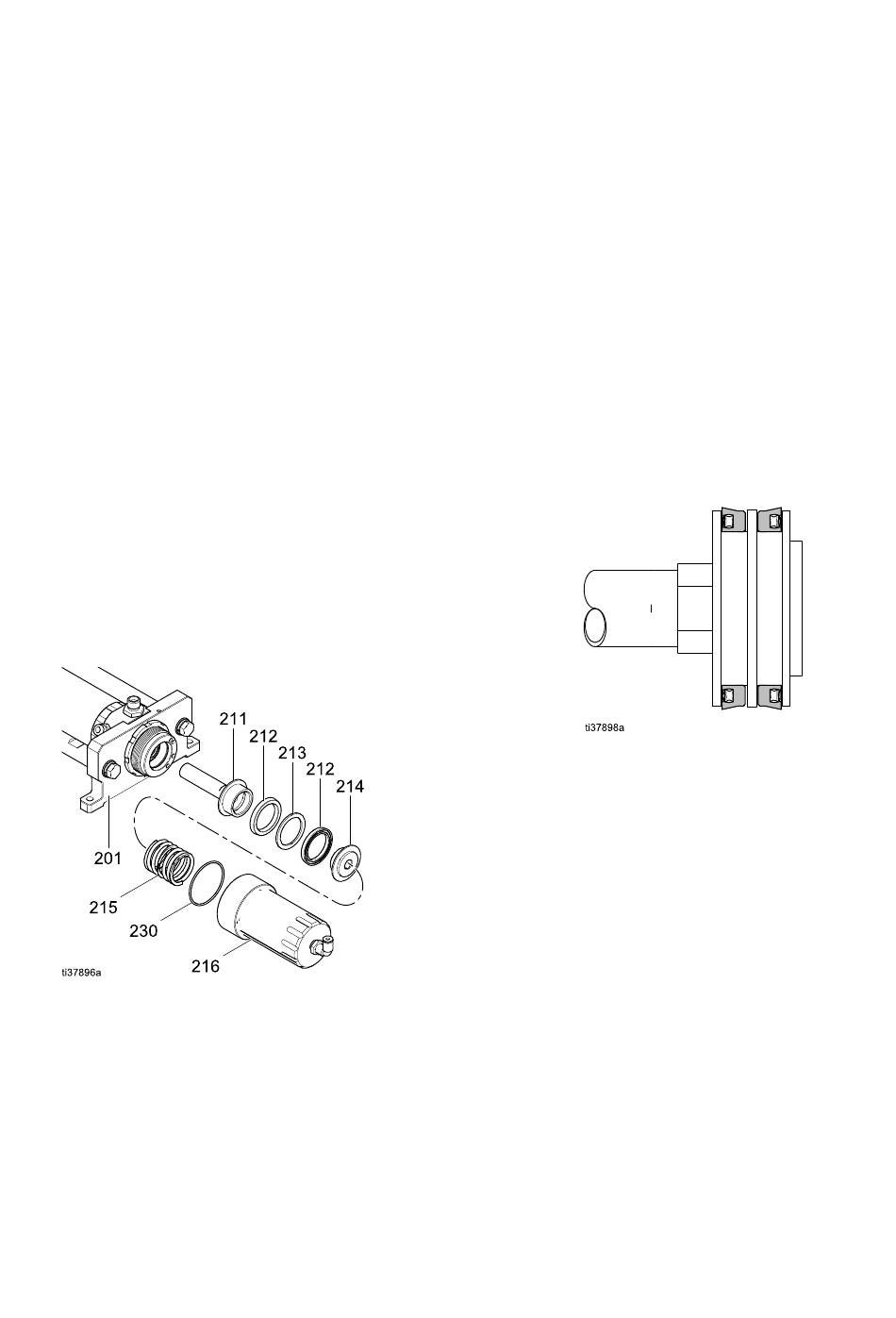

Figure 43 Entfernen der Haltekappe vom Kolben
3A8019D
Servicearbeiten am am
Servicearbeiten am
6. Die Kolbendichtungen austauschen:
a. Setzen Sie eine U-Dichtung (212) auf den
Kolben (211). Die U-Dichtung muss nach
oben zeigen (Schaft des Kolbens).
b. Setzen Sie die Distanzscheibe (213) neben
die U-Dichtung (212).
c. Legen Sie die andere U-Dichtung (212) auf
den Kolben (211). Die U-Dichtung muss
nach unten zeigen (zur Haltekappe).
d. Verwenden Sie ein mittelfestes
Gewindesicherungsmittel an der Haltekappe
(214).
e. Schrauben Sie die Haltekappe (214) auf den
Kolben (211).
f. Verwenden Sie zum Festziehen einen
einstellbaren Schraubenschlüssel im Bereich
der Schlüsselflächen an der Unterseite des
Kolbenschafts (211). Verwenden Sie einen
3/8-Zoll-Sechskantschlüssel im Inneren der
Haltekappe (214).
Figure 44 U-Dichtungen mit entgegengesetzter
Ausrichtung
7. Fahren Sie mit der Demontage des unteren
Gehäuses fort:
Verwenden Sie einen 15/16-Zoll-Steckschlüssel
oder einen Schraubenschlüssel, um die
Halterung (weiß) (202) aus dem Gehäuse (201)
zu entfernen. Achten Sie darauf, das Element
nicht zu streifen.
8. Entfernen Sie die Halterung (202).
9. Entfernen Sie die Dichtungen der Halterung
(202).
a. Setzen Sie den O-Ring (208) wieder in die
Nut bei den Gewindegängen ein.
b. Setzen Sie die U-Dichtung (203) an der Stelle
wieder ein, an der sie in die richtige Position
einsinkt. Die U-Dichtung zeigt nach außen.
10. Fahren Sie mit der Demontage des unteren
Gehäuses fort: Entfernen Sie das Distanzstück
der U-Dichtung (206) und die U-Dichtung der
Packung (204). Es können Farbrückstände
austreten.
Reparieren
