Wenden Sie dieses Verfahren an, um die drei O-Ringe
(219, 2 x 228) auf dem Isolierungsventilschaft (222)
auszutauschen. Ein Austausch dieser O-Ringe
kann erforderlich sein, wenn das Isolierungsventil
allmählich undicht wird.
1. Entfernen Sie die drei O-Ringe (219, 2 x 228).
Note
Hebeln Sie O-Ringe nicht vom
Ventilschaft ab. Möglicherweise müssen
Sie den O-Ring so zusammendrücken,
dass eine Schlaufe entsteht, und ihn
dann abziehen. Sie können die einzelnen
O-Ringe auch durchschneiden, um sie
zu entfernen.
2. Die O-Ringe austauschen:
a. Rollen Sie den O-Ring (219) über die
Gewinde des Ventilschafts (222), bis er in
die Nut gleitet.
b. Rollen Sie einen O-Ring (228) über die
Gewinde des Ventilschafts (222), bis er in
die Nut gleitet.
c. Rollen Sie vom anderen Ende des
Ventilschafts (222) den zweiten O-Ring (228)
auf den Schaft, bis er in die Nut gleitet.
d. Alle 3 O-Ringe mit Fett schmieren.

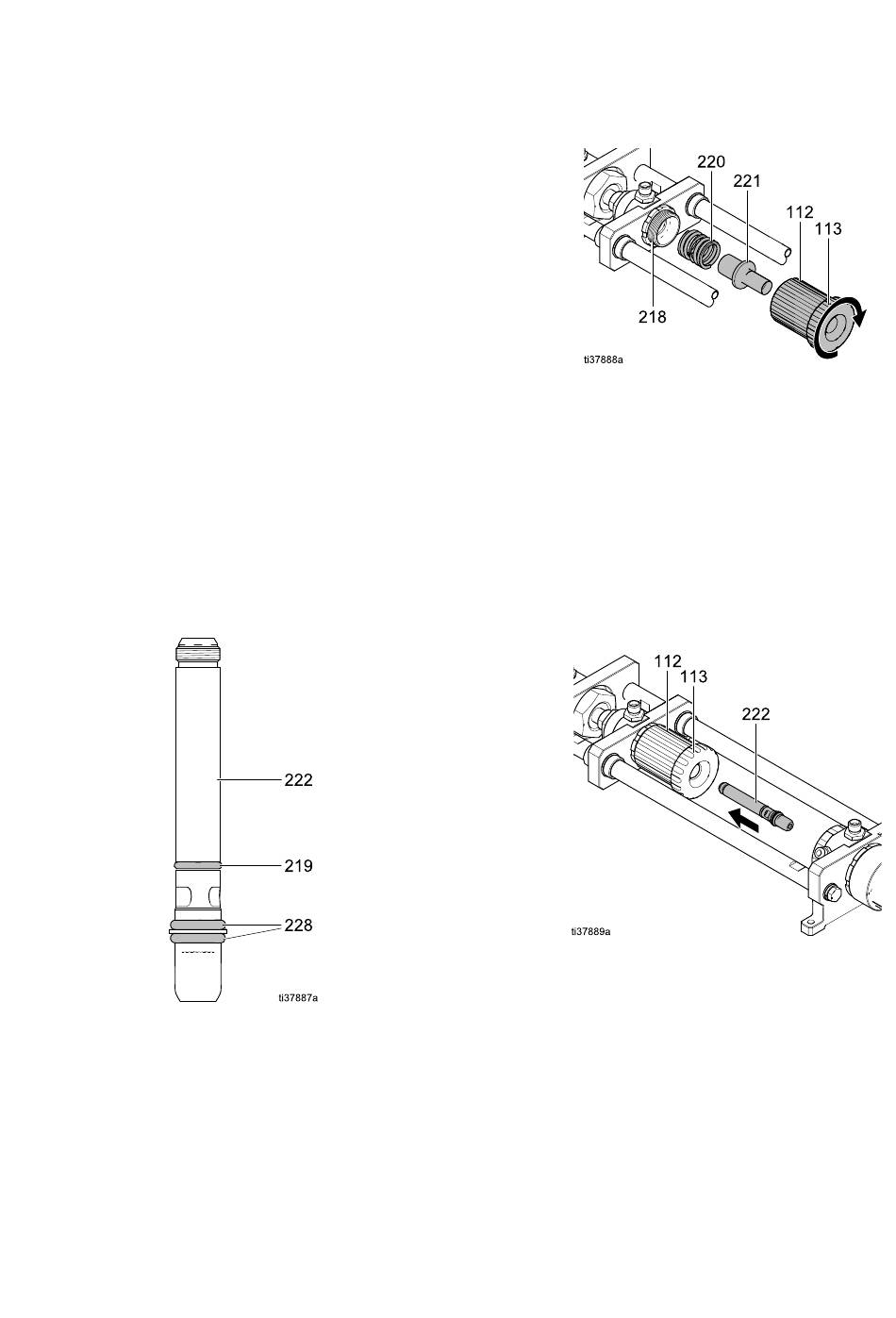

Figure 40 Austauschen der O-Ringe des
Isolierungsventils
3. Überprüfen Sie den O-Ring (219) im Inneren
des Shuttle-Gehäuses (218), um sicherzustellen,
dass er sich noch an seinem Platz befindet. Bei
Bedarf entfernen und austauschen.
94
4. Für die erneute Montage:
a. Führen Sie die Feder (220) und die Hülse
(221) (das breitere Ende zuerst) in das
Hülsenwerkzeug (112) ein.
Figure 41 Wiedereinsetzen von Feder und
Hülse in das Werkzeug
b. Das Schaftwerkzeug (113) über die Hülse
(221) und die Feder (220) führen und in das
Hülsenwerkzeug (112) einschrauben.
c. Beide Werkzeuge in das Shuttle-Gehäuse
(218) einschrauben, bis sie fest sitzen.
d. Schmieren Sie das Gewindeende des
Ventilschafts mit Fett. Schieben Sie das
mit einem Gewinde versehene Ende des
Ventilschafts (222) in die beiden Werkzeuge
(112, 113), die am Shuttle-Gehäuse (218)
montiert sind.
Figure 42 Einsetzen des Ventilschafts in die
Werkzeuge
e. Wenn der Ventilschaft (222) die Gewinde
erreicht, einen 3/16-Zoll-Inbusschlüssel in
das Ende des Ventilschafts einführen. Mit 9
N•m (80 in-lb) festziehen.
5. Um die Werkzeuge aus dem Isolierungsventil
zu entfernen, drehen Sie beide Werkzeuge
zusammen heraus.
