Taste
Taste
Taste
oder
oder
oder

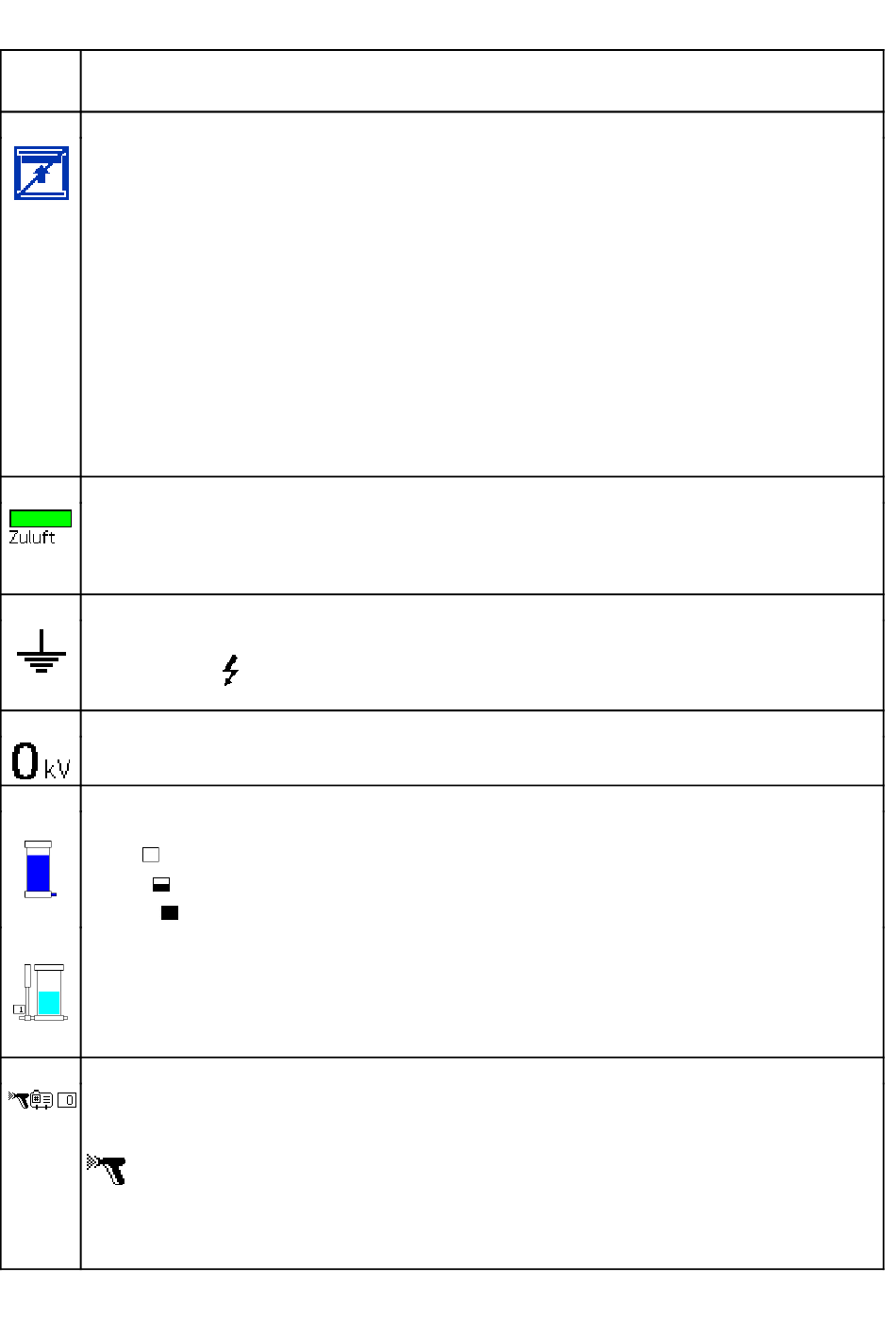

Feld
Beschreibung
Feld
Feld
Beschreibung
Beschreibung
Nicht
Nicht füllen
Nicht
füllen
füllen
Aktivieren Sie Nicht füllen, um zu verhindern, dass die Isolierflüssigkeitspumpe sich wieder nachfüllt,
wenn der Abzug losgelassen wird. Nicht füllen wird üblicherweise am Ende eines Lackierauftrags
verwendet. Sobald die Pumpe leer ist, wartet das System, bis ein anderer Modus ausgewählt wird.
Der Modus Nicht füllen ist in folgenden Situationen nützlich:
Im Spritzmodus:
• Der Bediener nähert sich dem Ende der Schicht und möchte nicht, dass sich Farbe in der Pumpe
absetzt.
• Für die verbleibende Anzahl der zu spritzenden Teile wird keine komplette Pumpenfüllung mit Farbe
mehr benötigt.
• In Kürze steht ein Wechsel der Farbe an.
Im Spülmodus (bei deaktiviertem Farbwechsel):
• Der Bediener ist mit dem Spritzen fertig und gibt den letzten Farbrest in der Pumpe durch die
Pistole ab. Sobald die Pumpe leer ist, kann der Bediener den Materialzufuhrschlauch einfach auf
Reinigungsflüssigkeit umstellen.
Zuluft
Zuluft
Zuluft
Wenn die Statusanzeige für die Zuluft grün ist, zeigt dies an, dass der Zuluftversorgungsdruck über dem
erforderlichen Mindestdruck von 0,5 MPa (4,8 bar, 70 psi) liegt.
Rot zeigt an, dass das System nicht betrieben werden kann, weil der erforderliche Luftdruck nicht
erkannt wird.
Erdungsstab
Erdungsstab
Erdungsstab
Ein Erdungsstab-Symbol zeigt an, dass der Erdungsstab (N) unten ist und das System sich entlädt.
Ein Lade-Symbol
Ladung aufzunehmen.
Spannungspegel
Spannungspegel
Spannungspegel
Zeigt den Spannungspegel des Systems an.
Flüssigkeitsfüllstand
Flüssigkeitsfüllstand
Flüssigkeitsfüllstand
Zeigt den Flüssigkeitspegel der Isolierflüssigkeitspumpe an.
• 0 %
(leer)
• 50 %
• 100 %
Bei aktiviertem Farbwechsel zeigt das Symbol den Flüssigkeitspegel der Isolierflüssigkeitspumpe und die
verwendete Lackierfarbe an. Die Farbe an der Pumpe zeigt den Pumpeninhalt:
• Farbe Aqua/Cyan = unbekannte Flüssigkeit, meistens Spülflüssigkeit.
• Dunkelblau = Farbe. Die Farbnummer steht links vom Symbol.
• Grau = Luft. Wird beim Spülen des Systems verwendet.
Spritzvoreinstellung
Spritzvoreinstellung
Spritzvoreinstellung
Geben Sie die Nummer einer Spritzvoreinstellung ein, um den Luft- und Materialdruck der
Pistole einzustellen. Das Spritzpistolensymbol zeigt an, dass es sich bei der Nummer um eine
Spritzvoreinstellungsummer handelt:
Zur Konfiguration von Voreinstellung 1 bis 99 siehe
Anpassen der Flüssigkeits- und Lufteinstellungen der Pistole, page
Bei Voreinstellung 0 kann der Bediener jederzeit während des Betriebs die Einstellungen ändern.
3A8019D
zeigt an, dass der Erdungsstab oben ist und das System in der Lage ist, eine
(voll)
Betriebsmenüs
34.
47
