Wartungsaufgabe
Wartungsaufgabe Wartungsaufgabe
Prüfen Sie den Pegel der Waschflüssigkeit, um sicherzustellen, dass er über der
Mindestmarkierung an der Waschflüssigkeitsflasche steht. Reinigen oder auswechseln, je
nach Bedarf. Befolgen Sie
Pistole reinigen. Siehe Pistolen-Betriebsanleitung.
Führen Sie einen Pumpenblockiertest durch. Befolgen Sie die Schritte
Ablauf des Pumpenblockiertests, page
Führen Sie die Aktion immer dann durch, wenn Flüssigkeit an den Entwässerungsöffnungen
in der Isolierflüssigkeitspumpe sichtbar wird oder wenn die Pumpe gewartet wird.
Überprüfen des Ableitungswiderstands Befolgen Sie die Arbeitsschritte in
Überprüfen des Ableitungswiderstands, page
Vorbereitung des des Systems
Vorbereitung Vorbereitung des

Servicearbeiten

Servicearbeiten Servicearbeiten
1. Die Systemspannung entladen. Befolgen Sie
die Schritte Vorgehensweise zur Entladung der
Flüssigkeitsspannung und Erdung, page
2. System spülen. Siehe
(Systeme ohne Farbwechsel), page 30
Spülen des Systems (farbwechselfähige
Systeme), page 31.
3. Den Druck im System entlasten. Befolgen Sie
die Schritte Druckentlastung, page
4. Drücken Sie die Taste Stopp
Steuerschnittstelle und ziehen Sie das Netzkabel
(Y) ab.
5. Führen Sie die Servicearbeiten an der
Komponente oder die Wartungsmaßnahme
durch.
Überprüfen, ob ob Flüssigkeit Flüssigkeit austritt.
Überprüfen, Überprüfen, ob Flüssigkeit
Täglich überprüfen, ob Flüssigkeit austritt.
HINWEIS HINWEIS HINWEIS
Jegliche(r) Flüssigkeitsaustritt oder
Flüssigkeitsansammlung im System kann
zu verringerter Systemspannung oder Lichtbögen
führen, die Systemkomponenten beschädigen.
Lecks reinigen und trockenlegen.
1. Bereiten Sie das Isoliersystem für die
Servicearbeiten vor. Befolgen Sie die
Arbeitsschritte in Vorbereitung des Isoliersystems
für die Servicearbeiten, page
2. Verwenden Sie zum Öffnen der Tür des
Isolierschranks einen Schlitzschraubendreher.
3. Schieben Sie die elektrostatische Abschirmung
(12) zum Entfernen nach oben.
4. Lösen Sie zum Abnehmen der
Isolierungsventilabdeckung (99) die oberen und
unteren Schrauben (99a).
5. Folgende Stellen im Isolierschrank inspizieren:
3A8019D
Austauschen der Waschflüssigkeit, page
59.
69.
Systems für für die die
Systems für die
28.
Spülen des Systems
oder
29.
auf der
austritt.
austritt.
87.
68.
• Verbindung zum Materialauslassschlauch (E).
• Einlassventil (F).
• Isolierungsventil (G).
• Jegliche Ansammlung von den
Isolierungsventilkomponenten (211,
222) abwischen.
HINWEIS HINWEIS HINWEIS
Flüssigkeitsansammlung an den
Isolierungsventilkomponenten kann
Dichtungen beschädigen, was wiederum zu
Flüssigkeitsaustritt führt.
• Den Waschflüssigkeitspegel prüfen. Der
Pegel muss oberhalb der Mindestmarkierung
an der Waschflüssigkeitsflasche stehen.
Lecke Isolierungsventildichtungen können
Waschflüssigkeits-Pegelstandsveränderungen
nach sich ziehen.
• Anschlüsse zur Isolierflüssigkeitspumpe (K).
• Flüssigkeits-Entwässerungsöffnung (WH).
Ist die Flüssigkeitsdichtung defekt, sammelt
sich Flüssigkeit hinter dem Kolben und
führt zu Flüssigkeitsaustritt aus der
Entwässerungsöffnung links.

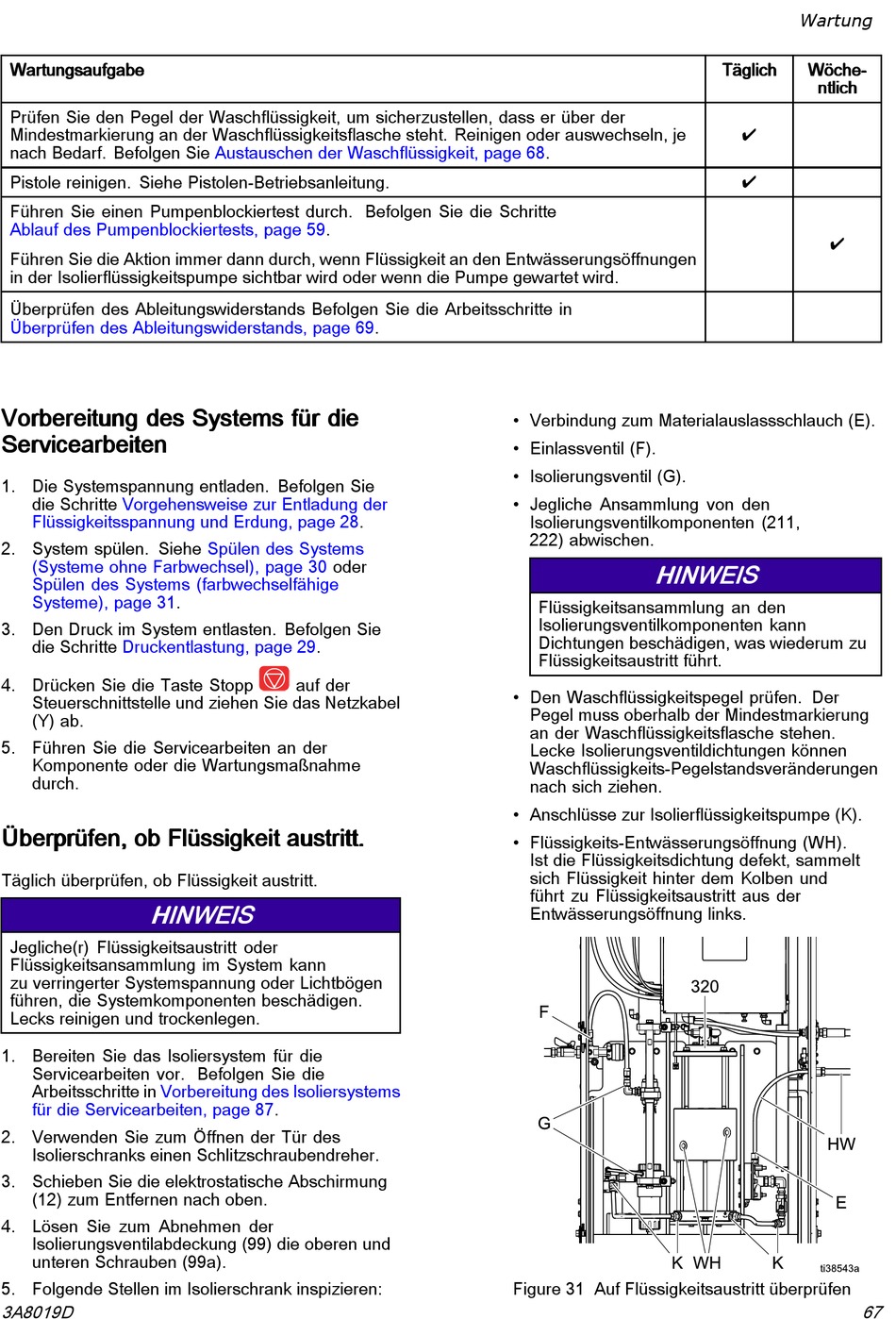

Figure 31 Auf Flüssigkeitsaustritt überprüfen
Wartung
Täglich Täglich Täglich Wöche- Wöche- Wöche-
ntlich ntlich ntlich
�
�
�
