Graco HydroShield Anweisungen/Teile Seite 102

Reparieren
14. Setzen Sie die Luftabdeckung (320) mit dem
Luftzylinder (319) nach oben auf den Luftzylinder
(319). Vergewissern Sie sich, dass der O-Ring
(318) an der Abdeckung angebracht ist. O-Ring
einfetten.
15. Richten Sie die Öffnung des Luftanschlusses
auf der Luftabdeckung mit der Vorderseite
der Pumpe aus. Die Öffnung muss zwischen
den Fittings des Materialanschlusses auf der
Materialabdeckung (311) ausgerichtet sein.
16. Drehen Sie die Schrauben der
Verbindungsstange (312), den Federring
(304) und die Unterlegscheibe (322) in die
Luftabdeckung (320). Ziehen Sie die Schrauben
nur über Kreuz an, bis sie fest sitzen.
17. Legen Sie die Pumpe auf die Seite, um die
Schrauben der Verbindungsstange (312) über
Kreuz anzuziehen. Mit 18 N•m (160 in-lb)
festziehen.
18. Befestigen Sie die Luftventilbaugruppe (323-326)
an der Luftabdeckung (320). So anziehen, dass
das Luftfitting nach links zeigt.
19. Schmieren Sie den O-Ring unten am
Linearsensor (321). Führen Sie den Sensor
(321) in den oberen Teil der Luftabdeckung (320)
ein. Festziehen.

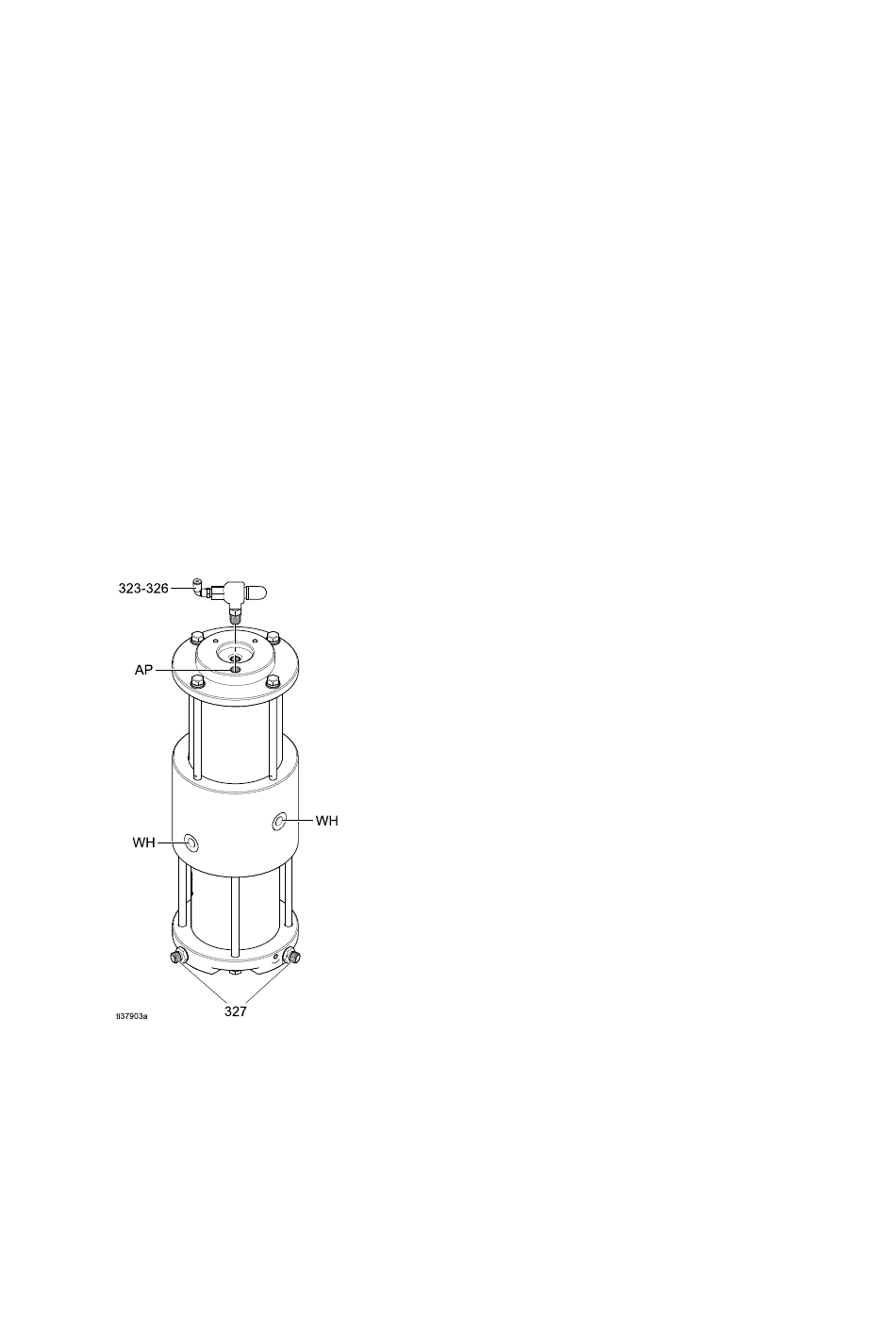

Figure 52 Ausrichten der Abdeckungen mit
Entwässerungsbohrungen
102
Entfernen des des Materialreglers Materialreglers
Entfernen Entfernen des Materialreglers
Entfernen Sie den Materialregler für die
Servicearbeiten. Informationen zur Durchführung von
Servicearbeiten am Materialdruckregler finden Sie in
der Bedienungsanleitung des Materialdruckreglers.
Siehe Ähnliche Betriebsanleitungen, page
1. Befolgen Sie die Schritte
Druckentlastung, page
2. Die Vorgehensweise zur Spannungsentladung
und Erdung befolgen. (
3. Schließen Sie den Kugelhahn (39).
4. Trennen Sie die Materialleitung vom
Winkelstück-Fitting (75).
5. Trennen Sie den Materialschlauch vom
Rohr-Klemmfitting (82).
6. Trennen Sie die Luftleitung ab.
7. Klemmen Sie den Verbindungsdraht vom
Ableitungswiderstand zum Materialregler (21) ab.
8. Entfernen Sie die sechs Sechskantschrauben
(20), Sicherungsscheiben (22) und flachen
Beilegscheiben (19), mit denen der Materialregler
(21) am Gehäuse (9) befestigt ist.
9. Entfernen Sie den Materialregler (21).
Installation des Installation Installation des Materialreglers des Materialreglers Materialreglers
1. Verwenden Sie die sechs Unterlegscheiben
(20), Sicherungsscheiben (22) und flachen
Beilegscheiben (19), um den Materialregler (21)
wieder am Gehäuse (9) zu befestigen.
2. Schließen Sie den Verbindungsdraht vom
Ableitungswiderstand zum Materialregler (21) an.
Siehe Verdrahtungen, page
3. Schließen Sie die Luftleitung an. Siehe
Pneumatikanschlüsse, page
4. Schließen Sie den Materialschlauch an das
Rohr-Klemmfitting (82) an.
5. Schließen Sie die Materialleitung an das
Winkelstück-Fitting (75) an.
6. Öffnen Sie den Kugelhahn (39) (Griff nach oben).
3.
29.
Erdung, page 16.)
109.
108.
3A8019D
