Reparieren
Wartung der
der Isolierflüssigkeitspumpe
Isolierflüssigkeitspumpe
Wartung
Wartung
der
Isolierflüssigkeitspumpe
Die
Die Isolierflüssigkeitspumpe
Die
Isolierflüssigkeitspumpe aus
Isolierflüssigkeitspumpe
Schrank
Schrank entfernen
Schrank
entfernen
entfernen
1. Bereiten Sie das Isoliersystem für die
Servicearbeiten vor. Siehe
Isoliersystems für die Servicearbeiten, page
2. Verwenden Sie zum Öffnen der Isolierschranktür
einen Schlitzschraubendreher.
3. Schieben Sie die elektrostatische Abschirmung
(12) zum Entfernen nach oben.
4. Lösen Sie zum Abnehmen der
Isolierungsventilabdeckung (99) die oberen und
unteren Schrauben (99a).
5. Entfernen Sie die vier
3/16-Zoll-Sechskantschrauben, um das
Elektronik-Bedienfeld (14) zu öffnen.
6. Verlegen Sie das Kabel vom Pumpensensor
zum Elektronik-Bedienfeld. Trennen
Sie den Pumpensensor (321) vom
Kabelverteiler (447). Verkabelungsstellen
siehe
Verdrahtungen, page

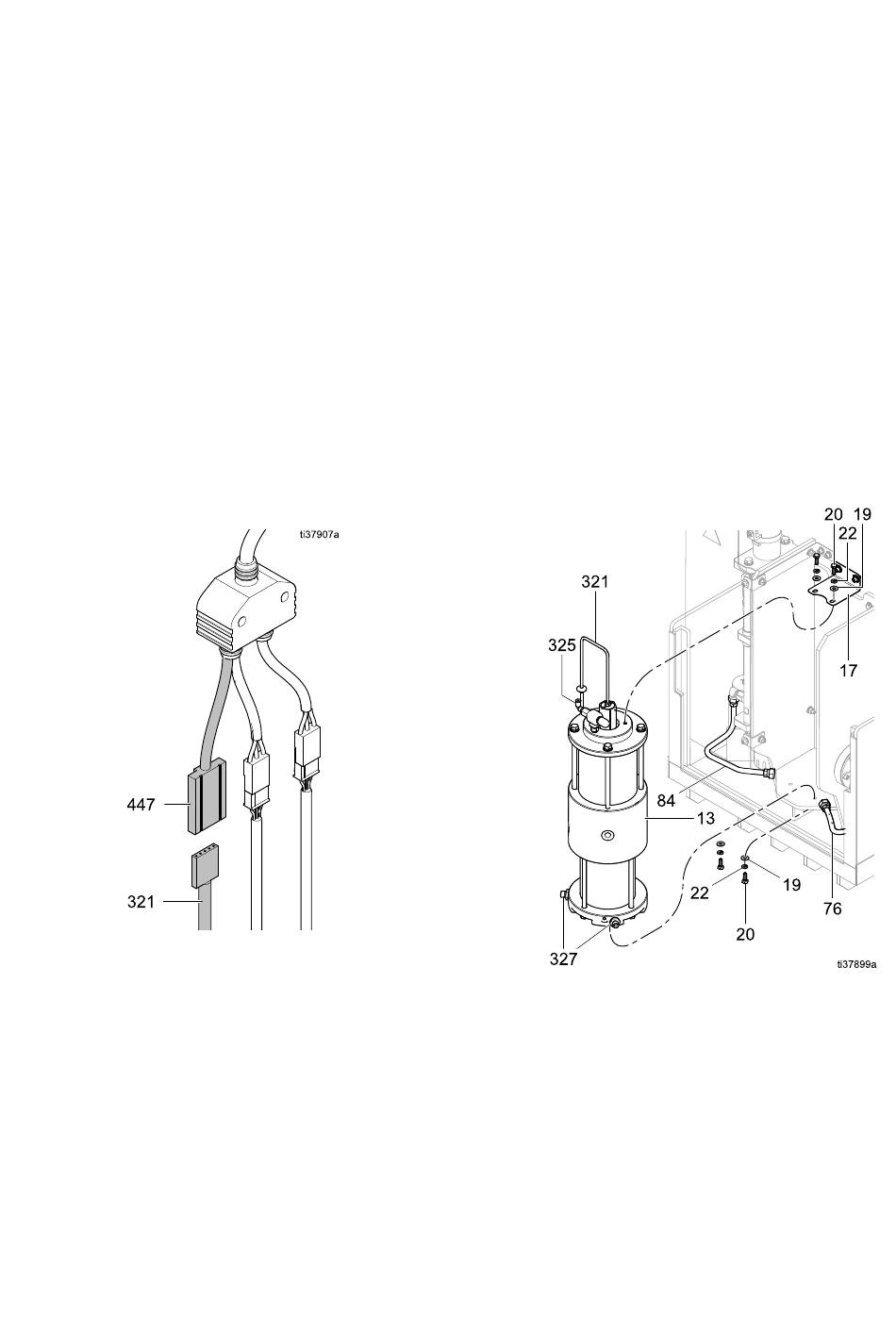

Figure 47 Anschluss des Pumpensensors im
Elektronik-Bedienfeld
7. Trennen Sie die Luftleitung vom Luftfitting (325).
98
aus dem
aus
dem
dem
Vorbereitung des
87.
109.
8. Entfernen Sie die beiden Materialrohre von den
Fittings (327) am unteren Ende der Pumpe. Es
kann etwas Restflüssigkeit austreten.
9. Die Pumpe wird von einer Stahlhalterung (17)
gehalten. Befolgen Sie folgende Schritte, um die
Pumpe zu entfernen:
• Entfernen Sie die beiden Schrauben, mit der
die Halterung an der Schrankrückwand
fixiert ist. Verwenden Sie einen
3/16-Zoll-Inbussteckschlüssel mit
Verlängerung.
• Entfernen Sie die beiden Schrauben,
mit denen die Halterung an der Pumpe
befestigt ist. Verwenden Sie einen
7/16"-Sechskantschraubenschlüssel.
10. Entfernen Sie die beiden
Sockel-Befestigungsschrauben (20),
Sicherungsringe (22) und Unterlegscheiben (19).
11. Heben Sie die Pumpe aus dem Schrank heraus.
Figure 48 Ausbau der Isolierflüssigkeitspumpe
3A8019D
