Systeme) - Graco HydroShield Anweisungen/Teile

Spülen des des Systems Systems (farbwechselfähige
Spülen Spülen des Systems
Um Brände und Explosionen zu vermeiden, Gerät
und Müllcontainer immer erden. Um statische
Funkenbildung und Verletzungen durch Spritzer
zu vermeiden, immer mit dem kleinstmöglichen
Druck spülen.
Die Komponenten des Isoliersystems wurden im
Werk mit Material getestet. Um eine Verunreinigung
Ihre Flüssigkeit zu vermeiden, muss das
Isoliersystem vor der Inbetriebnahme mit einer
verträglichen Spülflüssigkeit gespült werden.
Zum Spülen des Systems dient der Spülmodus.
Im Spülmodus wird die Luftzufuhr zur Pistole
abgeschaltet und das System gibt die gesamte
Flüssigkeit im Flüssigkeitszylinder (Materialzylinder)
ab. Zum Spülen des Systems:
• Verwenden Sie den Spülmodus, um die Farbe aus
dem System abzugeben und spülen Sie es dann
sauber.
• Zur Verwendung einer Spülsequenz müssen Sie
vorab ein Spülprofil einrichten. Einzelheiten, siehe
Spülbildschirme 1-5, page
• Vergewissern Sie sich, dass die Luftleitung, das
Spülmaterial und der Ablassschlauch an die
richtigen Farbwechselventile angeschlossen sind.

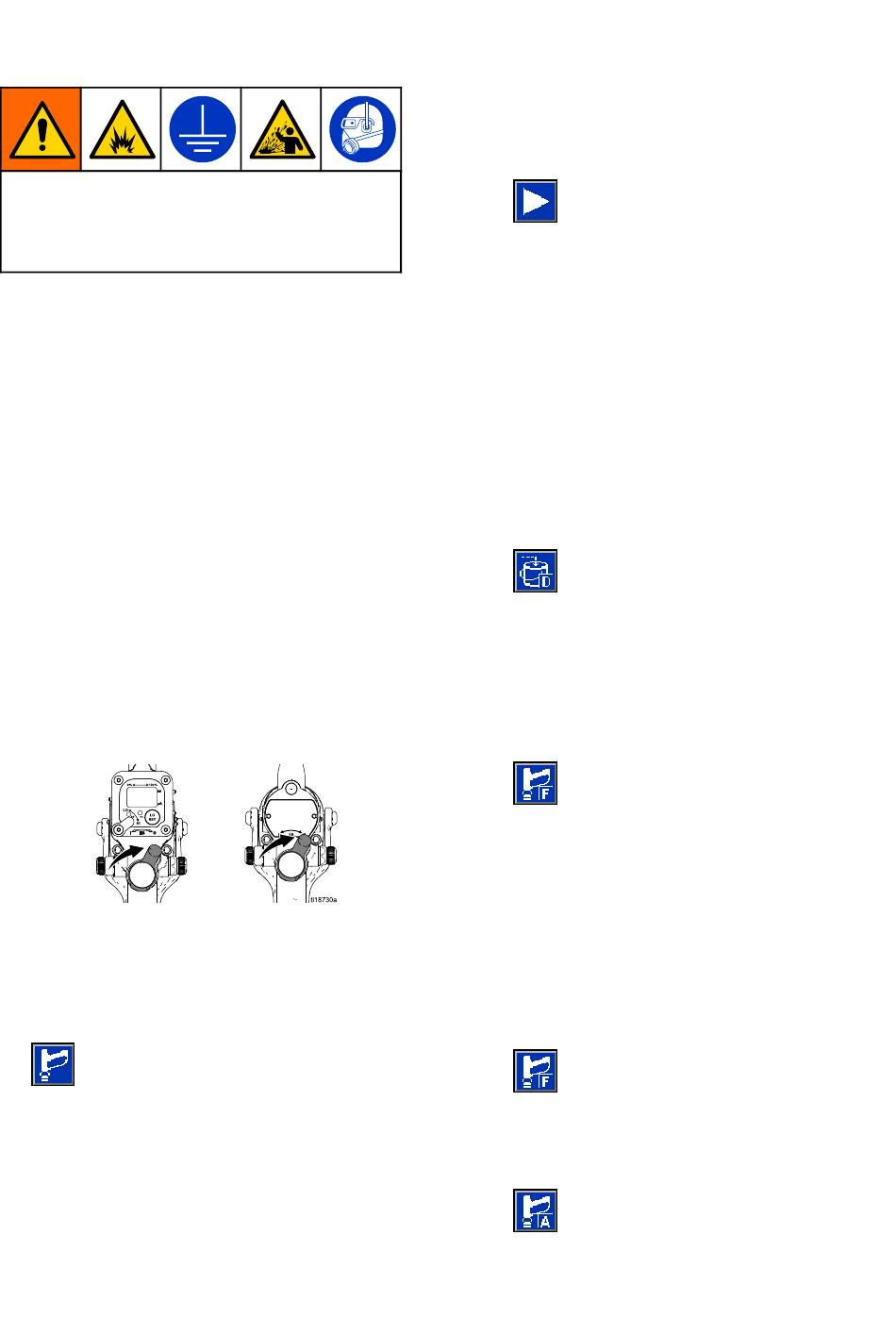

1. Lösen Sie den Abzug der Pistole und schalten
Sie die Elektrostatik aus, indem Sie das
AN-/AUS-Ventil auf der Rückseite des Griffs in
die Position AUS drehen.
2. Befolgen Sie die Schritte
Entladung der Flüssigkeitsspannung und Erdung,
page 28.
3. Verwenden Sie die Steuerschnittstelle, um
den Betriebsmodus auf den Spritzmodus
umzuschalten:
4. Spülen Sie nun das System durch Verwendung
entweder:
• Eines Spülprofils.
• Manueller Spülung.
3A8019D
(farbwechselfähige Systeme)
(farbwechselfähige
53.
Vorgehensweise zur

Systeme)

Systeme)
Zur Verwendung Zur Zur Verwendung Verwendung eines
1. Falls Sie Spülprofil 1-5 verwenden, drücken Sie
die Ausführungstaste an der linken Seite des
Bildschirms, um die Spülsequenz einzuleiten:
2. Halten Sie den Abzug der Pistole geöffnet, bis
die Spülsequenz des Systems beendet ist.
3. Nach Abschluss des Spülvorgangs kehrt das
System in den Standby-Modus zurück.
4. Befolgen Sie die Schritte
Druckentlastung, page
Zum Zum manuellen Zum manuellen Spülen: manuellen
1. Falls Sie ein Spülprofil 0 verwenden, muss
das System manuell gespült werden. An
der linken Seite des Bildschirms stehen drei
Symbole, welche die Ablass-, Spülmaterial- und
Lufteinlassventile aktivieren.
Ist ein Ablassschlauch angeschlossen,
2.
Sie die Ablassventil-Taste:
Dadurch wird das gesamte Material im System
durch das Ablassventil wieder aus dem Zulauf
befördert und gelangt in einen Abfall- oder
Auffangbehälter.
3. Nach Verwendung der Taste Manuelles
Ablassventil, oder falls die Ablassleitung nicht
angeschlossen ist, betätigen Sie die Taste
Material spülen.
4. Betätigen Sie den Abzug der Pistole, um das
gesamte Material im System durch die Pistole
abzugeben.
5. Nachdem die Isolierflüssigkeitspumpe leer
ist, gestattet das System den Zulauf des
Spülmaterials und füllt die Pumpe. Ist die Pumpe
gefüllt, beaufschlagt sie das Material mit Druck
und dosiert es an die Pistole aus. Setzen Sie
diesen Vorgang fort, bis sauberes Material aus
der Spritzpistole austritt.
6. Betätigen Sie die Taste Material spülen erneut,
um sie zu deaktivieren.
Falls gewünscht, kann Spülmaterial im System
verbleiben.
7. Betätigen Sie die Lufttaste, um das restliche
Spülmaterial aus der Spritzpistole zu spülen.
Nachdem die Isolierflüssigkeitspumpe leer ist,
lässt das System Luft durch sie strömen, die
durch die Spritzpistole wieder austritt.
eines Spülprofils: eines Spülprofils: Spülprofils:
29.
Spülen: Spülen:
Betrieb
betätigen
