Can-Kabel Anschließen - Graco HydroShield Anweisungen/Teile

Den Luftversorgungsschlauch Luftversorgungsschlauch am
Den Den Luftversorgungsschlauch
anschließen
anschließen anschließen
Schließen Sie den Luftversorgungsschlauch
mit einem Schraubenschlüssel zwischen der
Luftversorgung und dem Lufteinlass (A) am
Isolierschrank an. Der maximale Luftdruck beträgt
0,7 MPa (7,0 bar, 100 psi). Für den Betrieb des
Systems sind mindestens 0,5 MPa (5,0 bar, 70 psi)
erforderlich.
Verwenden Sie für optimale Leistung
einen Luftversorgungsschlauch mit einem
Innendurchmesser von mindestens 10 mm (3/8 Zoll).
Verwenden Sie keine Schnellkupplungsstecker.
Installieren Sie ein Entlüftungsventil (AV) in
Schranknähe, um die Luftversorgung während
Installations- oder Servicearbeiten ganz einfach
abstellen zu können.

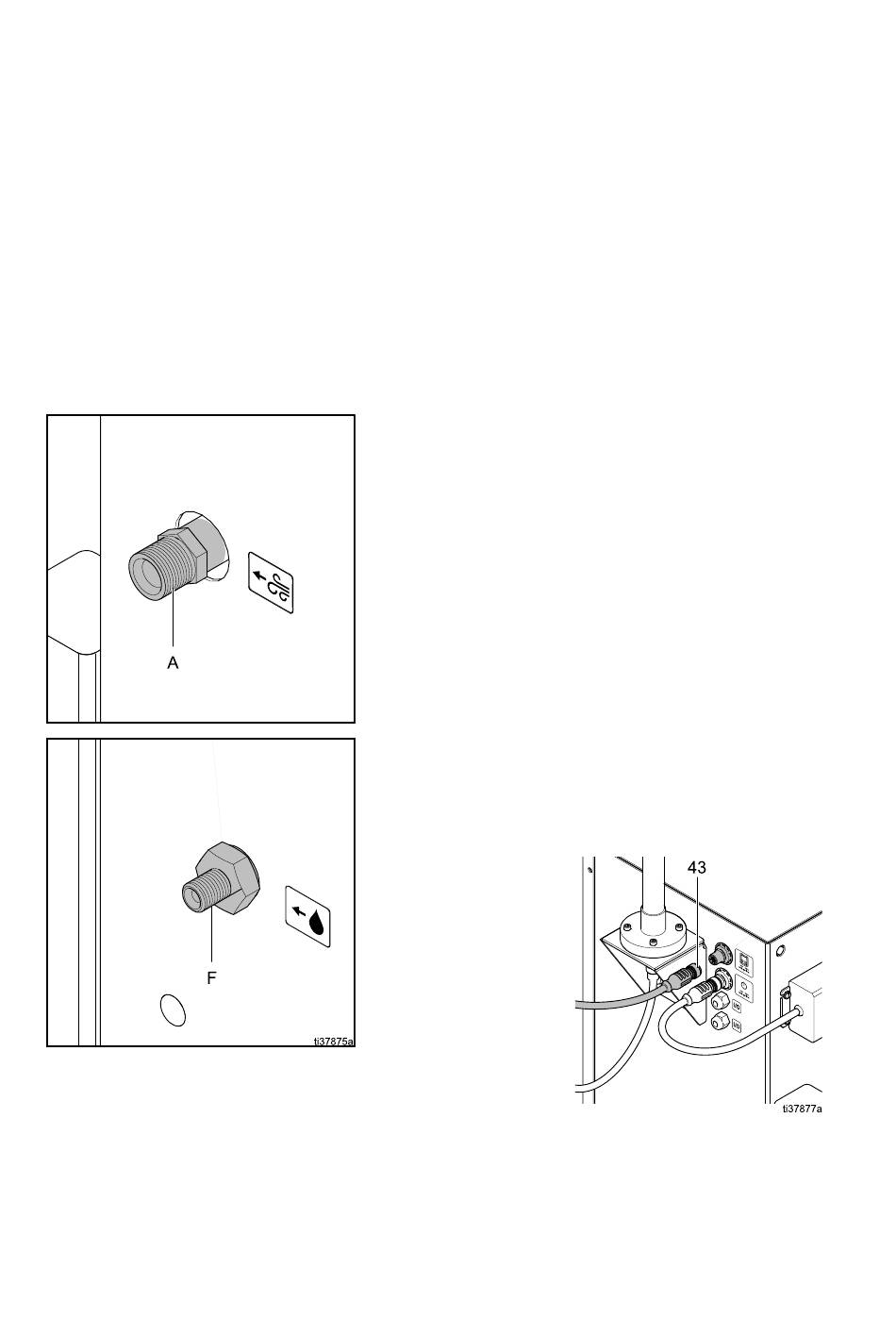

Figure 13 Luft- und Materialeinlässe
3A8019D
am Schrank Schrank
am Schrank
Den Materialzufuhrschlauch Materialzufuhrschlauch am
Den Den Materialzufuhrschlauch
anschließen
anschließen anschließen
Schließen Sie den Materialzufuhrschlauch mit einem
Schraubenschlüssel zwischen der Materialzufuhr und
dem Materialeinlass (F) am Isolierschrank an. Der
maximale Materialdruck beträgt 100 psi (0,7 MPa,
7,0 bar).
Note
Nicht zu fest anziehen, denn dabei würde das
Einlassventil mitdrehen und zu Problemen
mit dem flexiblen Schlauch im Schrank
führen. Der Ventilauslass im Schrank muss
nach oben zeigen.
Note
Damit das System korrekt funktioniert, darf
der Einlass-Materialdruck den Zuluftdruck
nicht übersteigen.
Erwägen Sie die Installation eines manuellen
Material-Absperrventils (FV) in Schranknähe, um
die Materialzufuhr während Installations- oder
Servicearbeiten ganz einfach abstellen zu können.
CAN - - - Kabel CAN CAN Kabel anschließen Kabel anschließen anschließen
Schließen Sie die CAN-Kabel (Control Area
Network) an die Steuerschnittstelle (42) an,
damit die Schnittstelle mit dem Isoliersystem (1)
kommunizieren kann.
1. Schließen Sie das Stromversorgungs-CAN-Kabel
an:
a. Suchen Sie das CAN-Kabel, das an der
Stromversorgung (47) auf der Rückseite des
Schranks angebracht ist.
b. Schrauben Sie das Kabel in das untere
Fitting auf der rechten Seite des Schranks
neben der Lichtsäule.
Figure 14 CAN-Kabelverbindungen der
Steuerung am Schrank (kein Farbwechsel)
Installation
am Schrank Schrank
am Schrank
21
