Graco HydroShield Anweisungen/Teile Seite 97

Erneute Montage Montage des des unteren
Erneute Erneute Montage des
des Isolierungsventils Isolierungsventils
des des Isolierungsventils
Wenden Sie dieses Verfahren an, nachdem Sie
die Dichtungen im unteren Kolbengehäuse
ausgetauscht haben, wie im Kapitel
Durchführung von Servicearbeiten am unteren
Kolbengehäuse, page 95
Für dieses Verfahren wird das Kolbenwerkzeug (111)
benötigt. Siehe Isoliersystem, page
HINWEIS HINWEIS HINWEIS
Montage des Kolbens (211) ohne Einsatz des
Kolbenwerkzeugs (111) führt zu Schäden im
Gehäuse (201).
1. Tauschen Sie das Distanzstück der U-Dichtung
(206) und die U-Dichtung der Packung (204) aus:
a. Auf der schmaleren Seite des Distanzstücks
der U-Dichtung (206) befindet sich eine
vertiefte Nut, welche die Ausrichtung der
U-Dichtung der Packung (204) erleichtert.
Lassen Sie die U-Dichtung der Packung
(204) in die Nut des Distanzstücks der
U-Dichtung (206) einrasten oder setzen Sie
sie ein.
b. Die Lippe der Dichtung (204) mit Fett
schmieren und mit der Dichtungsseite voran
in das Gehäuse (201) einführen.
2. Den O-Ring (208) mit Fett schmieren und in
das Gehäuse (201) einschrauben. Mit einem
15/16-Zoll-Steckschlüssel festziehen, bis die
Halterung (202) unten herausragt.
3. Führen Sie das Kolbenwerkzeug (111) in den
Kolben (211) ein. Schmieren Sie die Seiten des
Werkzeugs mit Fett, insbesondere die Oberseite,
damit es leichter an den U-Dichtungen in der
Gehäusebaugruppe (201) vorbeigeführt werden
kann.
3A8019D
unteren Gehäuses Gehäuses
unteren Gehäuses
beschrieben.
112.
4. Führen Sie das Kolbenwerkzeug (111) und den
Kolben (211) gemeinsam in die Halterung (202)
am Gehäuse (201) ein. Schieben Sie den Kolben
(211), bis das Werkzeug durch das Gehäuse
(201) tritt und der Kolben (211) in seiner Position
ist.

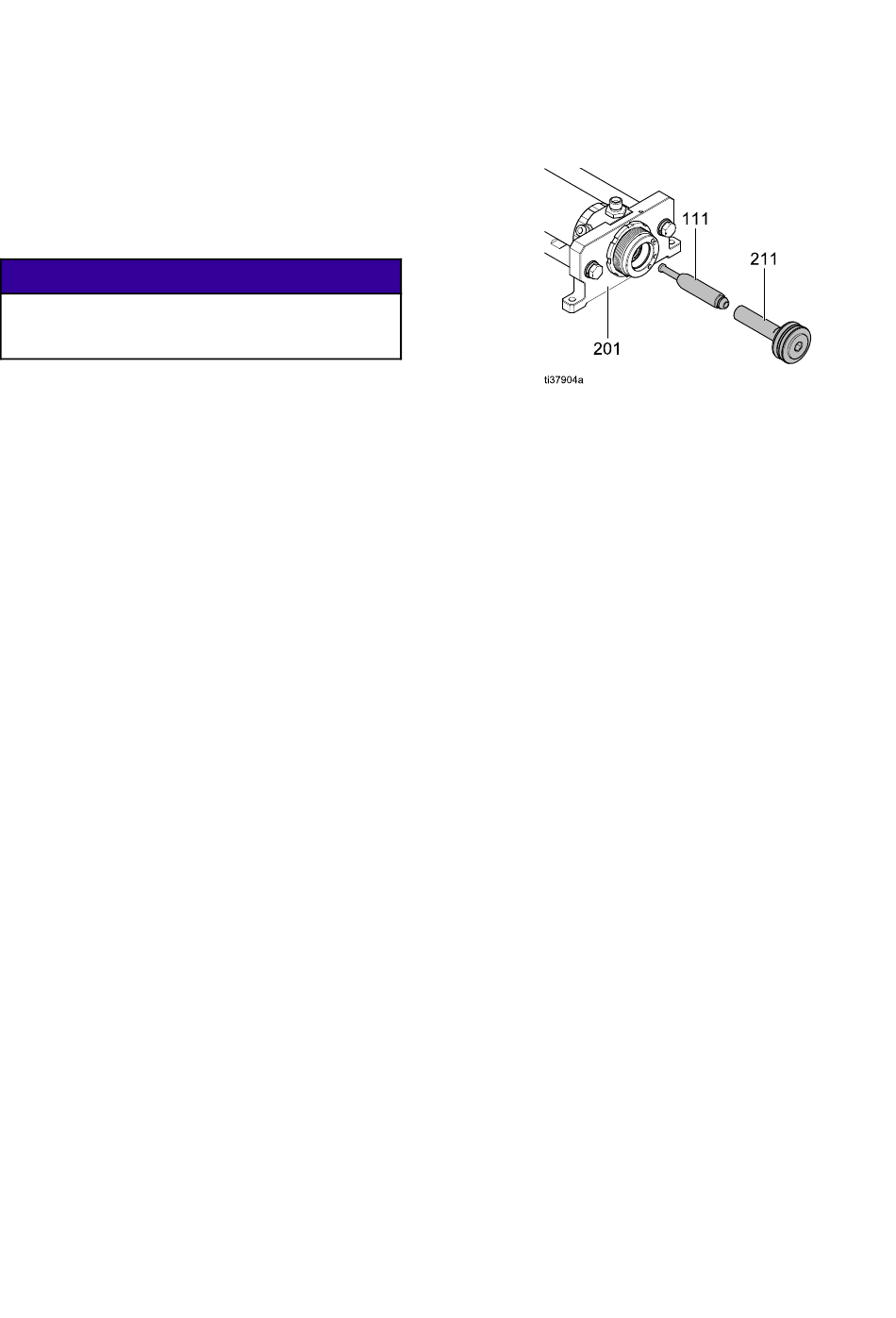

Figure 46 Kolbenwerkzeug durch unteres
Gehäuse schieben
Note
Wenn sich das Kolbenwerkzeug (111)
und der Kolben (211) innerhalb des
Gehäuses (201) voneinander lösen,
dann ziehen Sie das Kolbenwerkzeug
(111) durch das Gehäuse. Ziehen Sie
den Kolben (211) wieder heraus. Fügen
Sie die Teile zusammen und versuchen
Sie es erneut.
5. Schmieren Sie in der Kolbenkappe (216) die
Seiten und den O-Ring (230) mit Fett.
6. Setzen Sie die Feder (215) in die Kolbenkappe
(216) ein.
7. Die Kolbenkappe (216) auf das Gehäuse (201)
schrauben. Nach vorne schieben, um die Kraft
der Feder zu überwinden. Die Kolbenkappe
(216) bis zum Anschlag anziehen.
Note
Achten Sie darauf, dass sich die
Gewinde bei der Montage nicht kreuzen.
Reparieren
97
