Steuerschnittstelle
Steuerschnittstelle
Steuerschnittstelle

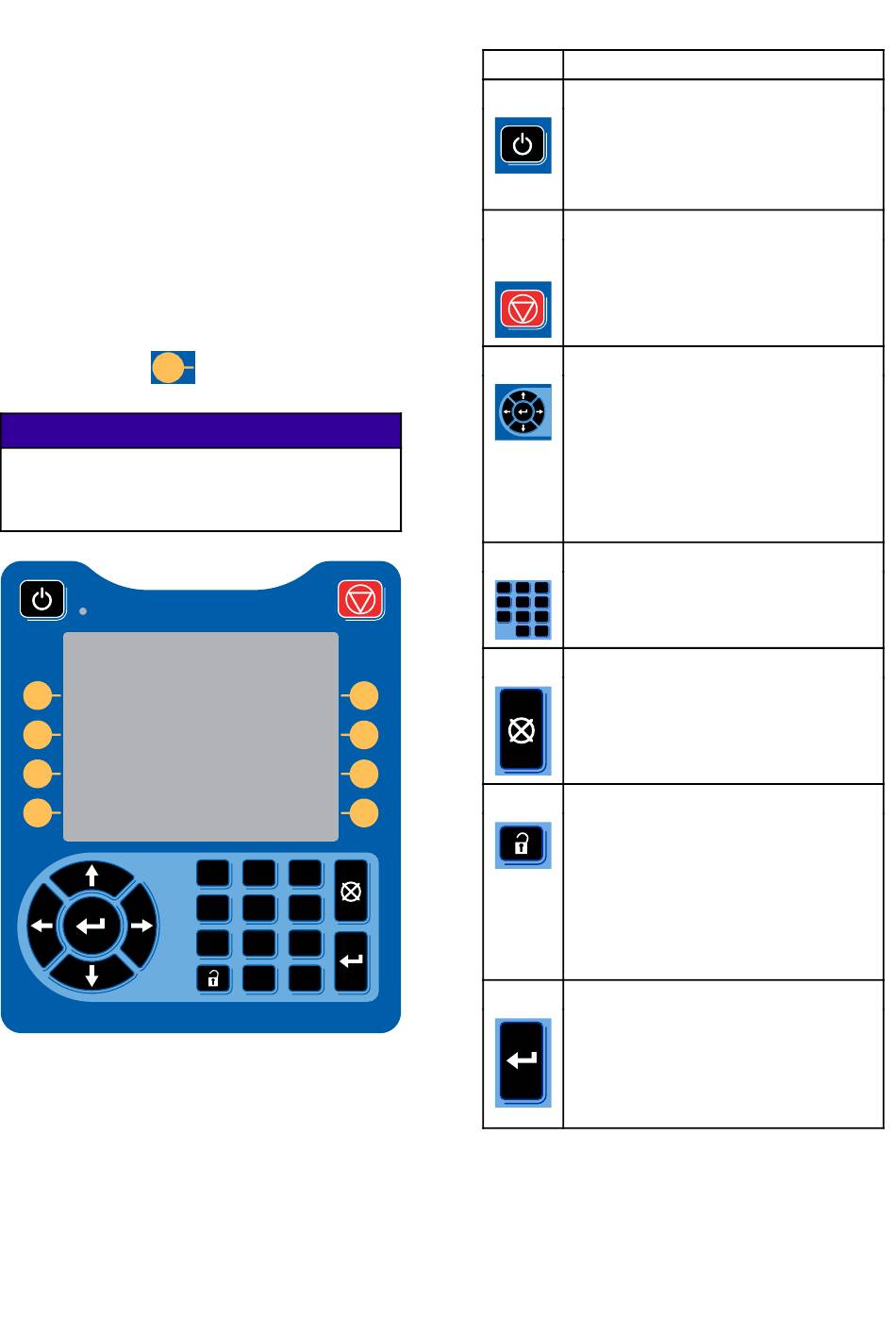

Die Steuerschnittstelle zeigt grafische und
Textinformationen zu Setup und Spritzbetrieb.
Die Softkeys werden zur Eingabe numerischer Daten,
zur Auswahl der Setup-Bildschirme, zur Bewegung
innerhalb eines Bildschirms, zum Scrollen auf dem
Bildschirm und zur Auswahl der Einrichtungswerte
verwendet.
Die meisten Informationen werden mittels
Symbolen vermittelt, da dies global der einfachste
Kommunikationsweg ist. Die Softkeys sind
Membrantasten, deren Funktion dem Bildschirminhalt
entspricht, der sich unmittelbar links oder rechts von
der Taste befindet.
HINWEIS
HINWEIS
HINWEIS
Um eine Beschädigung der Softkey-Tasten zu
verhindern, drücken Sie die Tasten nicht mit
scharfen oder spitzen Gegenständen wie Stiften,
Plastikkarten oder Fingernägeln.
3A8019D
1
2
3
4
5
6
7
8
9
0
.
Softkey
Funktion
Funktion
Funktion
Softkey
Softkey
Power
Power
Power
Wenn sich das System im Modus
Aus befindet, drücken Sie die Taste,
um das System zu aktivieren. Diese
Taste versetzt das System in den
Standby-Modus.
Stopp
Stopp
Stopp
Stopp
Stopp
Stopp
Betätigen Sie diese Taste, um das
System unverzüglich anzuhalten.
Diese Taste versetzt das System in
den Aus-Modus und schaltet Luft und
Material zur Pistole ab.
Navigation
Navigation
Navigation
Pfeiltasten links/rechts: Zur Bewegung
von einem Bildschirm zum nächsten.
Auf-/Abwärtspfeile: Betätigen, um
zwischen den Feldern auf einem
Bildschirm, durch die Elemente in
einem Dropdown-Menü oder zwischen
mehreren Bildschirmen innerhalb einer
Funktion zu wechseln.
Tastenfeld
Tastenfeld
Tastenfeld
Zur Eingabe von Werten.
1
2
3
4
5
6
7
8
9
0
.
Abbruch
Abbruch
Abbruch
Zum Verlassen eines
Dateneingabefelds. Die Abbruch-Taste
darf nicht zur Quittierung von Ereignis-
sen verwendet werden. (Siehe die
Beschreibung für den Softkey Enter).
Setup
Setup
Setup
Um die Einstellungsmenüs zu
entsperren, drücken Sie Setup.
Wenn ein Passwort eingerichtet
wurde, geben Sie das Passwort ein.
(Standard-Passwort: 0000.) Siehe
Erweiterter Bildschirm 1, page
Um die Einstellungsmenüs zu verlassen,
drücken Sie erneut auf Entsperren.
Enter
Enter
Enter
Betätigen, um ein zu aktualisierendes
Feld auszuwählen, eine Auswahl
vorzunehmen, eine Auswahl oder einen
Wert zu speichern, einen Bildschirm
aufzurufen oder ein Ereignis zu
quittieren.
Steuerschnittstelle
55.
35
