Graco HydroShield Anweisungen/Teile Seite 99

Wiedereinbau der der Isolierflüssigkeitspumpe Isolierflüssigkeitspumpe
Wiedereinbau Wiedereinbau der
in in in den den Schrank Schrank
den Schrank
HINWEIS HINWEIS HINWEIS
Reinigen Sie den Schrank vor dem erneuten
Zusammenbauen von Restflüssigkeit.
1. Platzieren Sie die Isolierflüssigkeitspumpe im
Schrank.
2. Verbinden Sie den Draht vom
Linearsensor (321) mit dem Kabelverteiler
(427). Verkabelungsstellen siehe
Verdrahtungen, page
3. Bringen Sie die oberen Befestigungsschrauben
und die unteren Befestigungsschrauben wieder
an und ziehen Sie dann alle Schrauben fest.
4. Schließen Sie den Luftleitungsschlauch
wieder an. Schlauchpositionen siehe
Pneumatikanschlüsse, page
5. Schließen Sie das Einlass-Materialschlauchfitting
unten links an der Pumpe wieder an und ziehen
Sie es fest.
6. Schließen Sie das
Auslass-Materialschlauchfitting unten rechts an
der Pumpe wieder an und ziehen Sie es fest.
7. Pumpe kalibrieren. Befolgen Sie die
Arbeitsschritte in Pumpe kalibrieren, page
8. Führen Sie einen Pumpenblockiertest
durch. Befolgen Sie die Schritte
Ablauf des Pumpenblockiertests, page
9. Setzen Sie die vier
3/16-Zoll-Sechskantschrauben wieder ein, um
das Elektronik-Bedienfeld (14) zu schließen.
10. Setzen Sie die Isolierungsventilabdeckung
(99) wieder auf und ziehen Sie die oberen und
unteren Schrauben (99a) fest.
11. Bringen Sie die elektrostatische Abschirmung
(12) wieder im Inneren des Schranks an.
12. Schließen Sie die Schranktür und verwenden Sie
einen Schlitzschraubendreher, um die Tür zu
verschließen.
Demontieren Demontieren der Demontieren der Isolierflüssigkeitspumpe der Isolierflüssigkeitspumpe Isolierflüssigkeitspumpe
1. Die Isolierflüssigkeitspumpe aus dem Schrank
entfernen. Siehe Die Isolierflüssigkeitspumpe
aus dem Schrank entfernen, page
2. Die Pumpe auf die Seite drehen und den Sensor
(321) von der Oberseite der Pumpe abschrauben.
Überprüfen Sie den O-Ring am Sensor, um
sicherzustellen, dass er nicht gerissen ist.
3. Entfernen Sie das Schalldämpfer-Fitting (323).
3A8019D
Isolierflüssigkeitspumpe
109.
108.
59.
98.
4. Zerlegen des Materialabschnitts der Pumpe:
a. Lösen Sie die vier Schrauben der
b. Stellen Sie die Pumpe mit der Materialseite
c. Heben Sie die Materialabdeckung (311) und
d. Wackeln Sie den Zylinder (310) aus dem
e. Die Pumpe auf die Seite drehen.
57.

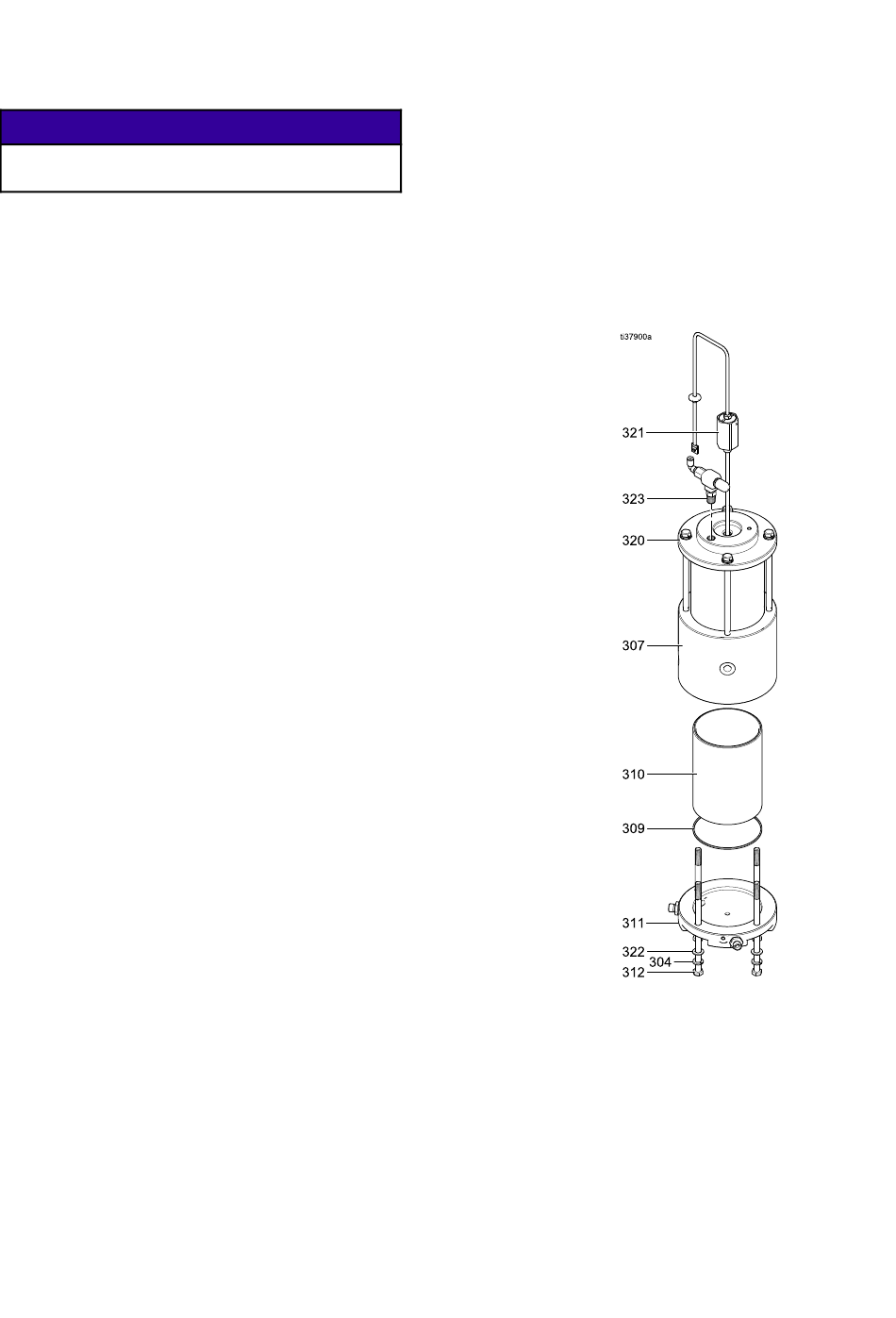

Figure 49 Abnehmen der Materialabdeckung
Verbindungsstange (312) mit einem
Steckschlüssel.
nach oben auf und entfernen Sie die
Schrauben der Verbindungsstange (312).
die Dichtung (309) an und entfernen Sie sie.
Mittelgehäuse (307) heraus.
Reparieren
99
