Setup
Anschluss der Pistole am Spritzgerät
Achten Sie darauf, dass das Spritzgerät
ausgeschaltet und der Stecker abgezogen ist.
Siehe Betriebsanleitung des Spritzgeräts für
Anweisungen zum Ansaugen und Spritzen.
1. Den Graco Airless-Schlauch am
Materialauslass des Spritzgeräts
anschließen.
2. Das andere Ende des Schlauchs
am Pistolendrehgelenk befestigen.
Alle Verbindungen mit zwei
Schraubenschlüsseln (einem am Drehgelenk
und einem am Schlauch) sicher festziehen.
3. Anweisungen zum Entlüften finden Sie in
der Betriebsanleitung des Spritzgeräts.
Wenn das Gerät vor kurzem in Betrieb
genommen wurde, führen Sie die
Druckentlastung, Seite 4, durch und betätigen
Sie die Abzugssperre. Bei Anbringen oder
Entfernen der Düse niemals die Hand vor die
Spritzdüse halten, um schwere Verletzungen
durch Materialeinspritzung in die Haut zu
vermeiden.
3A9165L

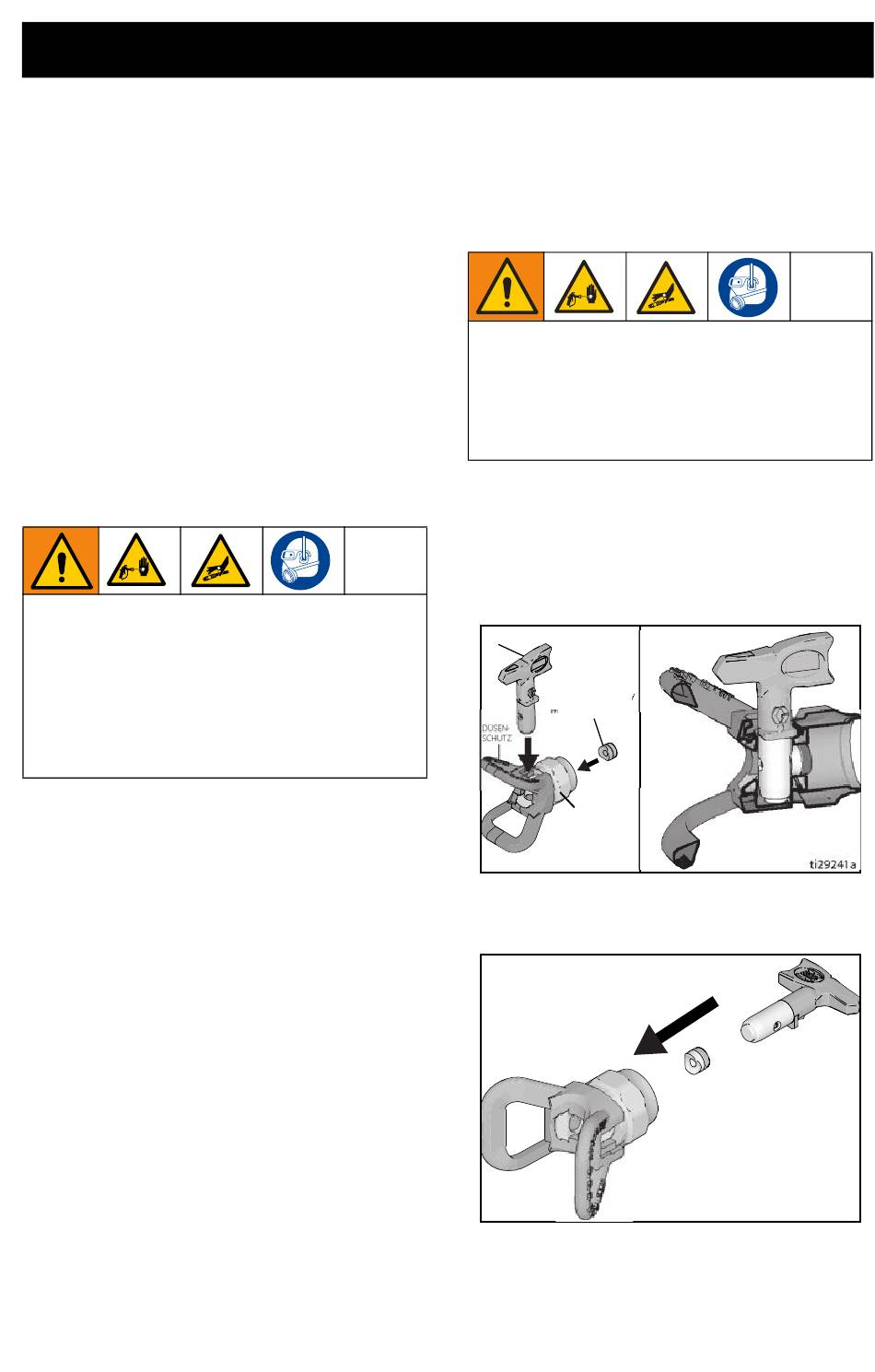

Anbringen von Düse und
Düsenschutz an der Pistole
Um Leckagen an Spritzdüsen zu vermeiden
sicherstellen, dass Spritzdüse und Düsenschutz
korrekt angebracht sind.
Mit dem unter Hochdruck stehenden
Spritzmaterial können Gifte in den Körper
eindringen und schwere Verletzungen
verursachen. Niemals versuchen, undichte
Stellen mit der Hand oder einem Lappen
abzudichten.
1. Die Druckentlastung, Seite 4.
2. Die Abzugssperre verriegeln.
3. Darauf achten, dass die Teile von Spritzdüse
und Düsenschutz in der gezeigten Reihenfolge
angebracht werden.
SPRITZDÜSE
GUMMIDICHTUNG/
METALLDICHTUNG
DÜSEN-
SCHUTZ
HALTE-
MUTTER
a. Die Spritzdüse zur Ausrichtung der
Dichtungen im Düsenschutz verwenden.
Bedienung
ti29241a
ti29242a
