Graco HydroShield Anweisungen/Teile Seite 18

Installation
Den Materialschlauch Materialschlauch von
Den Den Materialschlauch
den Schrank Schrank anschließen anschließen
den den Schrank anschließen
1. Blasen Sie den Materialschlauch mit Luft aus
und spülen Sie ihn mit Spülflüssigkeit, um
Verunreinigungen zu entfernen.
2. Ein neuer Graco-Schlauch für Materialien
auf Wasserbasis wird komplett montiert und
einbaufertig geliefert. Informationen zur
Schlauchreparatur und zu den Abmessungen
finden Sie in der Betriebsanleitung der
Spritzpistole.
3. Das Pistolen-Lufteinlassfitting (GW4) von der
Pistole entfernen.
Note
Dieses Fitting hat ein Linksgewinde.
4. Entfernen Sie den O-Ring (GW10) und installieren
Sie das Fitting durch die Halterung (GW3). Den
O-Ring wieder montieren.
5. Dielektrisches Schmiermittel großzügig auf den
O-Ring und die Gewinde des Pistolenlauf-Fittings
(HW1) auftragen. Das Fitting 38 mm (1,5 Zoll)
zurückziehen und auf den freigelegten Schlauch
Schmiermittel auftragen, um den Bereich
zwischen Schlauch und Fitting zu füllen.
Sicherstellen, dass der Pistolenlaufeinlass
sauber und trocken ist. Dann das Fitting in
den Materialeinlass des Pistolenlaufs (GW1)
schrauben und festziehen.

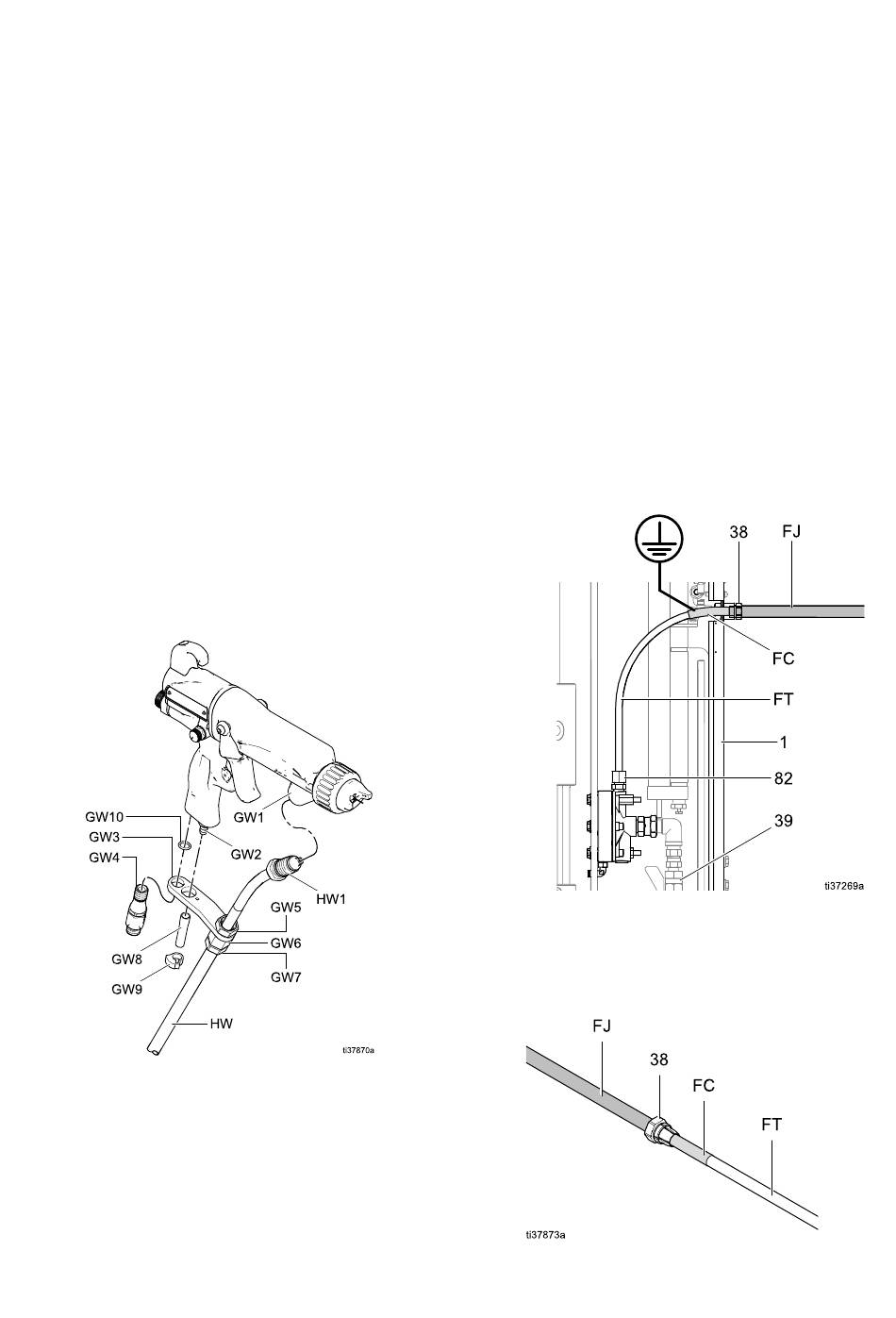

Figure 7 Den Materialschlauch an der Pistole
anschließen.
6. Die Zugentlastungsmutter (GW7) lösen, so dass
sich die Halterung frei am Materialschlauch
bewegen kann.
7. Die Löcher der Halterung (GW3) mit dem
Lufteinlass und dem Luftauslass und dem
Gewinde im Lufteinlassfitting ausrichten. Das
Fitting auf 8,4–9,6 N•m (75–85 in-lb) anziehen.
8. Die Zugentlastungsmutter (102) festziehen, um
den Schlauch zu sichern.
18
von der der Pistole Pistole an an
von der Pistole an
9. Prüfen Sie, ob die Mutter (GW5) fest mit dem
Klemmringgehäuse (GW6) verschraubt ist.
10. Das Abluftrohr (GW8) auf das
Abluftventil-Anschlussstück (GW2) drücken. Mit
der Klammer (GW9) sichern.
11. Das Materialfitting sorgfältig anziehen (HW1).
12. Schließen Sie den Materialschlauch an
den Materialdruckregler im Inneren des
Isolierschranks an. Bevor Sie den Schrank
betreten:
a. Befolgen Sie die Schritte
Druckentlastung, page
b. Die Vorgehensweise zur
Spannungsentladung und Erdung befolgen.
Siehe Erdung, page
c. Öffnen Sie den Schrank und schieben Sie
die elektrostatische Abschirmung (12) zum
Entfernen nach oben.
13. Entfernen Sie den
Materialauslass-Zugentlastungsklemmring (38)
aus dem Zugentlastungsgehäuse.
Figure 8 Abgeschirmter Schlauchanschluss am
Isolierschrank
14. Schieben Sie den Zugentlastungsklemmring (38)
über die leitfähige Schlauchschicht (FC), bis sie
die Abriebschicht (FJ) erreicht.
Figure 9 Anbringung auf der Abriebschicht eines
Schlauchs für Materialien auf Wasserbasis
29.
16.
3A8019D
