Graco HydroShield Anweisungen/Teile Seite 20

Installation
Luftschlauch der der Pistole Pistole an
Luftschlauch Luftschlauch der Pistole
anschließen
anschließen anschließen
Schließen Sie den Pistolen-Luftschlauch zwischen
dem Luftauslass (D) am Isolierschrank und dem
Lufteinlass-Drehgelenk an der Pistole an. Bevor
Sie mit diesem Vorgang beginnen, muss der
Materialschlauch am Pistolenlauf befestigt und
das Lufteinlass-Drehgelenk über die Halterung am
Pistolengriff positioniert werden.
1. Installieren Sie den Luftschlauch am
Lufteinlass-Drehgelenk der Pistole und ziehen
Sie ihn fest.
Note
Dieser Fittinganschluss ist ein
Linksgewinde.
2. Schließen Sie den Luftschlauch von der Pistole
an den Luftauslass (D) am Isolierschrank an.

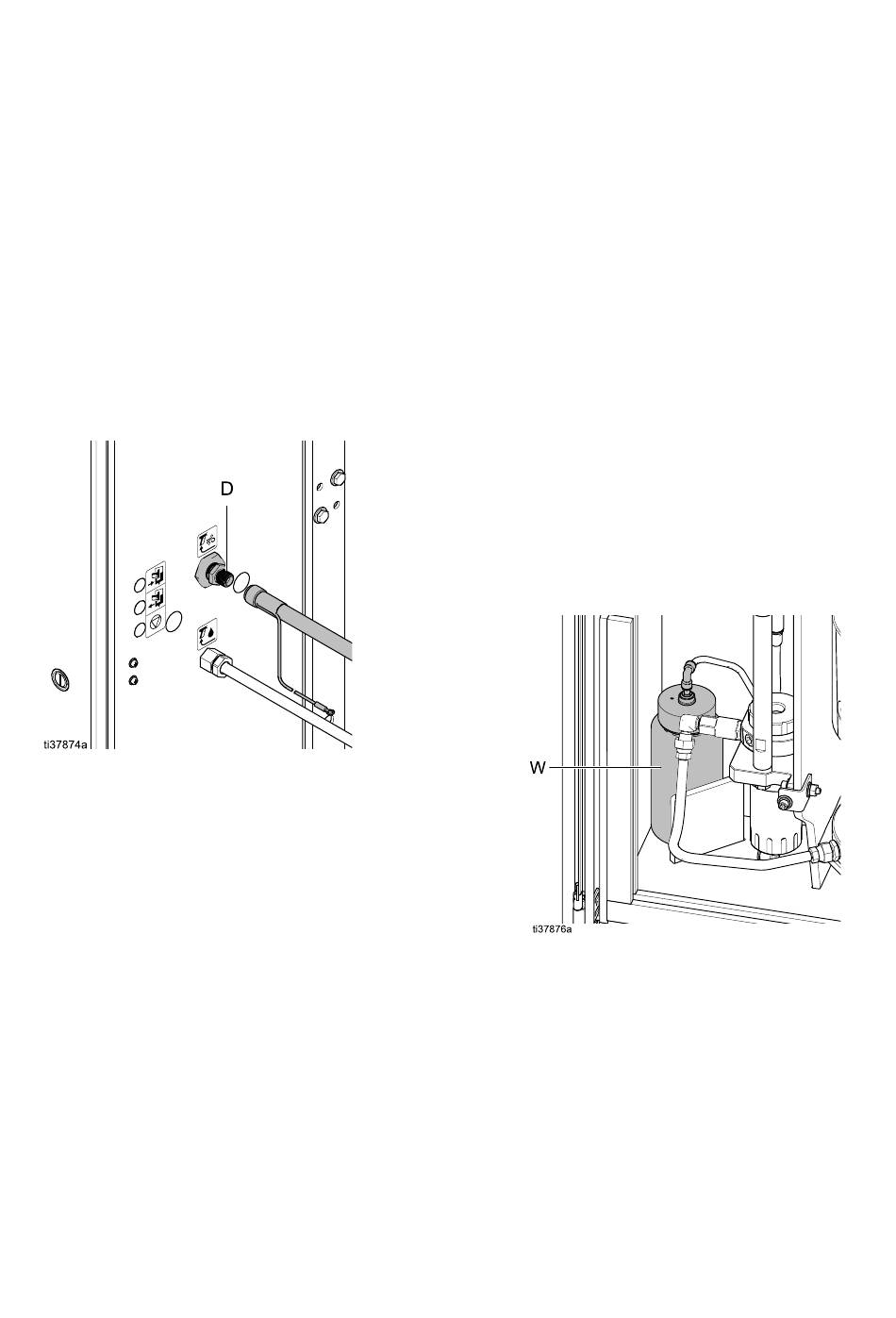

Figure 11 Position des Luftanschlusses
3. Das Fitting am Luftschlauch besitzt einen
Erdungsanschluss für elektrostatische
Pistolen. Verbinden Sie das andere Ende des
Erdungskabels mit einem guten Erdungspunkt.
Siehe Erdung, page
20
an den den Schrank Schrank
an den Schrank
16.
Vorbereitung des des Isolierungsventils Isolierungsventils vor
Vorbereitung Vorbereitung des Isolierungsventils
ersten Verwendung Verwendung
ersten ersten Verwendung
Das Isoliersystem kann mit einer Zugbandsicherung
geliefert werden, die das Isolierungsventil (G) in
der obersten Position hält, um ein Bewegen zu
verhindern. Entfernen Sie das Band und füllen Sie
die Waschflüssigkeitsflasche (W).
1. Verwenden Sie zum Öffnen des Schranks einen
Schlitzschraubendreher.
2. Schieben Sie die elektrostatische Abschirmung
(12) zum Entfernen nach oben.
3. Lösen Sie zum Abnehmen der
Isolierungsventilabdeckung (99) die oberen und
unteren Schrauben (99a).
4. Wenn das Isolierungsventil (G) mit einem
Zugband gesichert ist, schneiden Sie das Band
ab und entfernen Sie es.
5. Trennen Sie das Steckrohr von dem
Flaschendeckel der Waschflüssigkeitsflasche
(W).
6. Heben Sie die abgedichtete
Waschflüssigkeitsflasche (W) aus dem
System. Befüllen Sie sie bis oberhalb der
Mindestmarkierung auf der Flasche mit
HydroShield-Reinigungslösung. Setzen Sie die
Flasche wieder in den Schrank.
Figure 12 Austauschen der
Waschflüssigkeitsflasche
7. Stecken Sie das Steckrohr des Flaschendeckels
der Waschflüssigkeitsflasche (W) wieder auf.
8. Setzen Sie die Isolierungsventilabdeckung
(99) wieder auf und ziehen Sie die oberen und
unteren Schrauben (99a) fest.
9. Bringen Sie die elektrostatische Abschirmung
(12) wieder im Inneren des Schranks an.
10. Schließen Sie die Schranktür und verwenden Sie
einen Schlitzschraubendreher, um die Tür zu
verschließen.
vor der der
vor der
3A8019D
