Betrieb

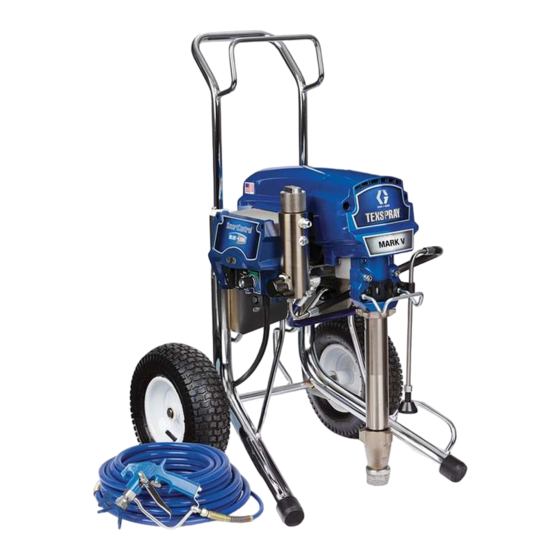

Elektrische Airless-Spritzgeräte Mark V Premium,
Mark V Max, Mark VII Max, Mark X Premium und Mark X Max
Zum portablen Airless-Spritzen von Bautenanstrichen und Beschichtungen.
Anwendung nur durch geschultes Personal. Nicht zum Einsatz in explosionsgefährdeten
Bereichen (Europa) zugelassen.
Zulässiger Betriebsüberdruck 3300 psi (227 bar, 22,7 MPa)
WICHTIGE SICHERHEITSANWEISUNGEN
Lesen Sie alle Warnhinweise und Anweisungen in diesem
Handbuch und allen verwandten Handbüchern
aufmerksam durch. Bewahren Sie diese Anweisungen
zum späteren Nachschlagen auf.
Verwandte Handbücher:
3A2244
3A2333
3A2245
3A2528
309495
308491
309277
310894
Mark VII Max
Mark V Premium
ti18238a
Mark X Premium
3A2377B
DE
Mark V Max
Mark X Max
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco Mark V Premium
Inhaltszusammenfassung für Graco Mark V Premium
- Seite 1 Betrieb Elektrische Airless-Spritzgeräte Mark V Premium, 3A2377B Mark V Max, Mark VII Max, Mark X Premium und Mark X Max Zum portablen Airless-Spritzen von Bautenanstrichen und Beschichtungen. Anwendung nur durch geschultes Personal. Nicht zum Einsatz in explosionsgefährdeten Bereichen (Europa) zugelassen.
-
Seite 2: Inhaltsverzeichnis
Schnellspülen Graco-Standardgarantie ....26 (Mark V und Mark VII) ....13 E-Control-Steuerung . -
Seite 3: Modelle
Mark V MAX - GB 16Y996 Mark V Max - GB (20A) 24M001 Mark V Premium - Europa 24M002 Mark V Premium - MultiCord 24M003 Mark V Premium - GB 24M004 ... -
Seite 4: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise beziehen sich auf Einstellung, Bedienung, Erdung, Wartung und Reparatur des Produkts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in diesem Handbuch erscheinen, müssen diese Warnhinweise beachtet werden. - Seite 5 Spritzpistole sowie die Objekte im und um den Spritzbereich müssen ordentlich geerdet werden, um statische Entladungen und Funkenbildungen zu vermeiden. Verwenden Sie leitfähige oder geerdete Hochdruckschläuche für Airless-Farbspritzgeräte von Graco. • Überprüfen Sie, ob alle Behälter und Auffangsysteme geerdet sind, um statische Entladungen zu verhindern.
- Seite 6 Warnhinweise WARNUNG GEFAHR DURCH MISSBRÄUCHLICHE GERÄTEVERWENDUNG Missbräuchliche Verwendung des Gerätes kann zu tödlichen oder schweren Verletzungen führen. • Das Gerät nicht bei Ermüdung oder unter dem Einfluss von Medikamenten oder Alkohol bedienen. • Niemals den zulässigen Betriebsüberdruck oder die zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert überschreiten.
-
Seite 7: Komponentenbezeichnung
Komponentenbezeichnung Komponentenbezeichnung ti18239a Digitalanzeige Abzugssperre 10/16 A-Schalter ™ Lagergehäuse/ProConnect (nur Mark VII und Mark V) ON/OFF-Schalter Ablassrohr Führung für Schlauchaufroller Werkzeugkiste Druckregler Aufkleber mit Geräte-/Seriennummer Spritzen/Entlüften/Schnellspülen Schlauchaufroller Filter E-Control-Steuerung Pumpe 3A2377B... -
Seite 8: Erdung
Erdung Erdung Stecker nicht verändern! Eine Manipulation des Steckers führt zum Erlöschen der Garantie. Spritzgerät nicht in Betrieb nehmen, wenn der Erdungsstift des Netzkabels beschädigt ist. Das Gerät muss geerdet sein, um das Risiko von statischer Funkenbildung und Stromschlag zu verringern. -
Seite 9: Eimer
Erdung Eimer Um die Erdungsverbindung beim Spülen oder Druckentlasten nicht zu unterbrechen: den Metallteil der Spritzpistole fest an die Seite eines geerdeten Metalleimers drücken. Anschließend die Pistole Materialien auf Lösungsmittel- und Ölbasis: abziehen. Befolgen Sie die vor Ort gültigen Vorschriften. Nur leitende Metalleimer verwenden, die auf einer geerdeten Oberfläche, wie z. -
Seite 10: Vorgehensweise Zur Druckentlastung
Vorgehensweise zur Druckentlastung Vorgehensweise zur Druckentlastung 4. Druck auf den niedrigsten Wert einstellen. Sicherstellen, dass Sie sich nicht im Modus "E-Control" befinden, Seite 14. Die Pistole abziehen, um den Druck zu entlasten. Dieses Gerät bleibt unter Druck, bis der Druck manuell entlastet wird. -
Seite 11: Systemvorbereitung
Systemvorbereitung Systemvorbereitung 1. Graco Airless-Schlauch am Spritzgerät anschließen. Gut festziehen. ti17608a 6. Halspackungsmutter mit Graco-TSL-Flüssigkeit füllen, um vorzeitigen Packungsverschleiß zu verhindern. Dieser Vorgang ist bei jeder Inbetriebnahme des Geräts zu wiederholen. ti18422a Falls Sie den optionalen Trichter verwenden, das Nippelfitting vom Filter abnehmen. Den 45°-Bogen (aus der Teilekiste) am Filter anbringen und Nippelfitting in den Bogen einbauen. -
Seite 12: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 5. Pistole gegen einen geerdeten Spüleimer aus Metall drücken. Die Pistole abziehen und den Materialdruck um 1/2 Umdrehung erhöhen. 1 Minute spülen. 1. Druckregler auf den niedrigsten Wert einstellen. Sicherstellen, dass Sie sich nicht im Modus "E-Control" befinden. ti18247a ti4271a 6. -
Seite 13: Einbau Der Umkehrdüse
Einbau der Umkehrdüse Einbau der Umkehrdüse 2. Die Pistole in einem Abstand von 10-12 Zoll (25-30 cm) senkrecht zur Werkstückoberfläche halten. Pistole beim Spritzen hin und her bewegen. Den Auftrag um jeweils 50 % überlappen. Die Pistole nach der Bewegung abziehen und vor dem ™... -
Seite 14: E-Control-Steuerung
E-Control-Steuerung E-Control-Steuerung (Verfügbar für Max-Geräte) 2. Drücken Sie an der E-Control-Steuerung UP oder DOWN, um die Einstellung des Staudrucks um HINWEIS: jeweils 3 bar zu erhöhen oder zu senken. Die E-Control-Steuerung NICHT in Flüssigkeit tauchen, da diese sonst beschädigt wird. Der Sender hat ein Tastverhältnis von 4 %. -
Seite 15: Austausch Der Batterien An Der E-Control-Steuerung
E-Control-Steuerung Austausch der Batterien an der Identifikationscode E-Control-Steuerung Jede E-Control-Steuerung hat einen individuellen Identifikationscode. Um die E-Control-Steuerung 1. Die beiden Schrauben auf der Rückseite der zusammen mit dem Spritzgerät verwenden zu können, E-Control-Steuerung herausdrehen und die beiden muss das Spritzgerät den Identifikationscode dieser Hälften trennen. -
Seite 16: Schlauchaufroller
Schlauchaufroller Schlauchaufroller (Verfügbar für Max-Geräte) 3. Den Griff des Aufrollers nach unten ziehen und im Uhrzeigersinn drehen, um den Schlauch aufzuwickeln. Bewegliche Teile können Finger oder andere Körperteile einklemmen oder abtrennen. Um Verletzungen durch sich bewegende Teile zu vermeiden, darauf achten, dass Sie den Kopf beim Aufwickeln des Schlauchs nicht in die Nähe des Aufrollers bringen. -
Seite 17: Digital Tracking System
Digital Tracking System Digital Tracking System Job Gallons 1. Kurz auf die DTS-Taste drücken, um zur Bedienung – Hauptmenü Mengenanzeige für den Job (Gallonen pro Job [Job Gallons] oder Liter pro Job [Liters x 10]) zu wechseln. Kurz drücken, um zur nächsten Anzeige zu gehen. 5 Sekunden lang gedrückt halten, um Einheiten zu ändern oder Daten zurückzusetzen. -
Seite 18: Sekundärmenü - Gespeicherte Daten
Digital Tracking System Sekundärmenü - Gespeicherte Daten (Mark V) 1. Die Schritte 1 - 4 der Druckentlastung ausführen, 6. Die DTS-Taste drücken und gedrückt halten, falls dies nicht bereits geschehen ist. um den Code auf Null zu löschen. 2. Den Netzschalter einschalten, während die DTS-Taste gedrückt gehalten wird. -
Seite 19: Sekundärmenü - Gespeicherte Daten (Mark Vii Und Mark X)
5. Kurz auf die DTS-Taste drücken. LAST CODE mit geringem Durchmesser oder einen Schlauch, der taucht auf und der letzte Code wird angezeigt; z. B. nicht von Graco geliefert wurde (Graco-Schläuche sind E=07 (siehe Reparaturhandbuch). darauf ausgelegt, Druckspitzen zu absorbieren). -
Seite 20: Reinigung
Reinigung Reinigung 5. Das Entlüftungsventil nach unten auf die DRAIN-Position drehen und Spülflüssigkeit zirkulieren lassen, bis sie klar aussieht. 1. Druckentlastung (Seite 10), Schritte 1 - 4 durchführen. Düsenschutz von der Spritzpistole abnehmen. ANMERKUNG: Für Farben auf Wasserbasis Wasser verwenden, für Farben auf Ölbasis Lackbenzin oder andere vom Hersteller empfohlene Lösungsmittel. - Seite 21 Reinigung 9. Die Filter - sofern vorhanden - aus Pistole und 11. Spritzgerät, Schlauch und Pistole mit einem Lappen Spritzgerät ausbauen. Reinigen und überprüfen. abwischen, der mit Wasser oder Lösungsbenzin Filter wieder einbauen. befeuchtet wurde. ti2776a ti13454a 10. Nach dem Spülen mit Wasser noch einmal mit Lösungsbenzin oder Pump Armor spülen, um einen Schutzüberzug im Gerät zu erzeugen, der vor Vereisung und Korrosion schützt.
-
Seite 22: Technische Daten
Technische Daten Technische Daten Mark V U.S. Metrisch 230V, A, Hz 10A, 50/60 10A, 50/60 Mindestleistung des 5000 5000 Generators Motorleistung 2.2 PS 1.6 kW Doppelhübe 115 pro gallone 30 pro liter Max. Förderleistung 1.2 gpm 4.3 l/min Maximale Düsengröße 0.035 Zoll 0.035 Zoll Abmessungen... - Seite 23 Technische Daten Mark V U.S. Metrisch U.S. Metrisch 100-120V, A, Hz 20A, 50/60 20A, 50/60 15A, 50/60 15A, 50/60 Mindestleistung des 5000 5000 5000 5000 Generators Motorleistung 2.8 PS 2.1 kW 2.2 PS 1.6 kW Doppelhübe 110 pro gallone 29 pro liter 115 pro gallone 30 pro liter Max.
- Seite 24 Technische Daten Mark VII U.S. Metrisch 230V, A, Hz 16A, 50/60 16A, 50/60 Mindestleistung des Generators 5000 5000 Motorleistung 2.5 PS 1.9 kW Doppelhübe 97 pro gallone 26 pro liter Max. Förderleistung 1.58 gpm 6.0 l/min Maximale Düsengröße 0.041 Zoll 0.041 Zoll Abmessungen Gewicht...
- Seite 25 Technische Daten Mark X U.S. Metrisch 230V, A, Hz 16A, 50/60 16A, 50/60 Mindestleistung des Generators 5000 5000 Motorleistung 4.0 PS 3.0 kW Doppelhübe 70 pro gallone 19 pro liter Max. Förderleistung 2.2 gpm 8.3 l/min Maximale Düsengröße 0.045 Zoll 0.045 Zoll Abmessungen Gewicht...
-
Seite 26: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
