Gerät einrichten

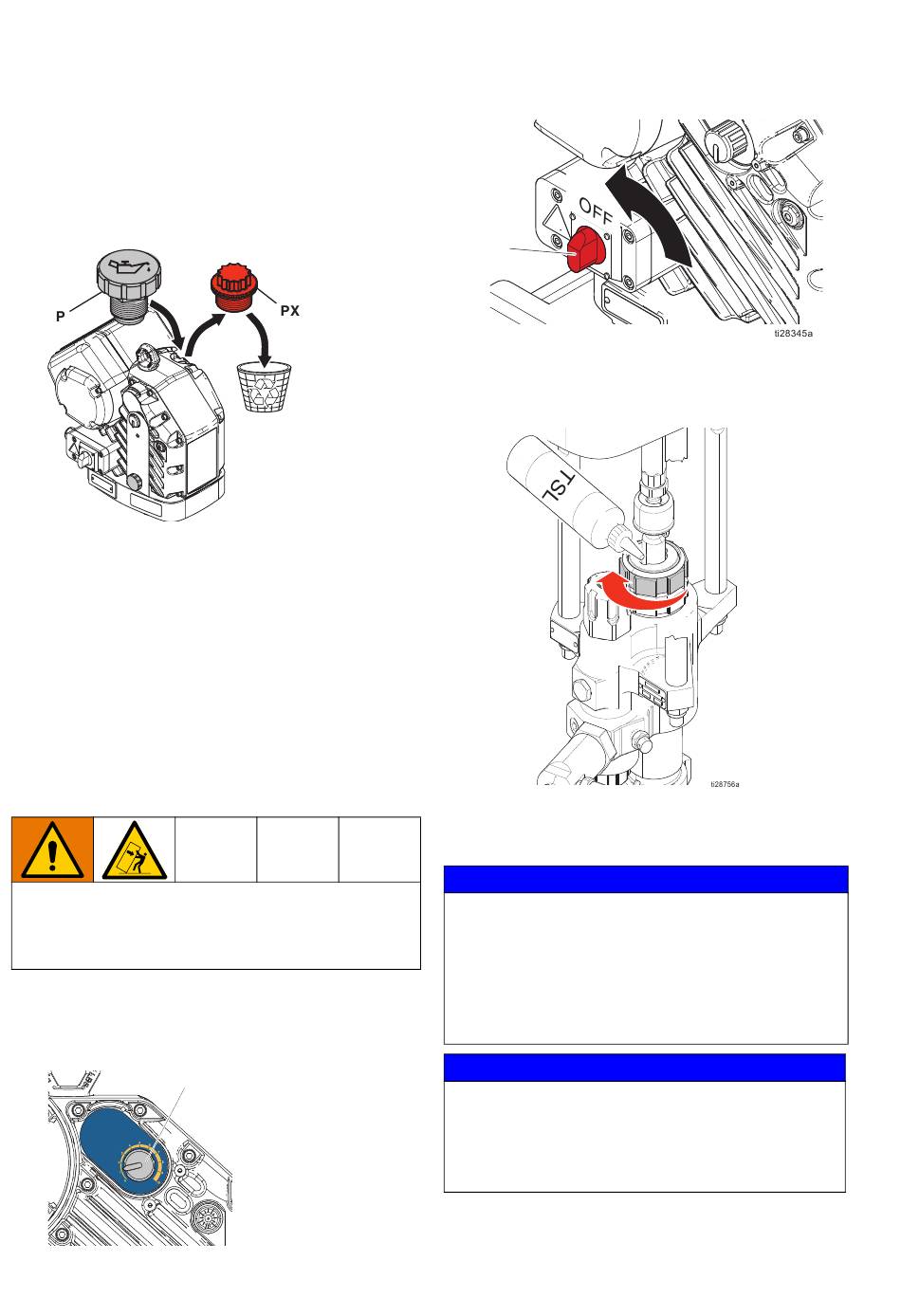

Belüfteten Öldeckel vor der
Verwendung installieren
Das Antriebsgetriebe wird ab Werk mit Ölvorfüllung
geliefert. Der provisorische geschlossene Deckel (PX)
verhindert, dass Öl während des Versands austritt.
Dieser provisorische Deckel muss vor der Verwendung
durch den belüfteten Öldeckel (P) ersetzt werden.
ti36317a
Spülen vor der Inbetriebnahme
Der Hydraulikteil der Pumpe wurde im Werk mit
Leichtöl getestet, welches zum Schutz der Teile in
den Materialpassagen belassen wurde. Um eine
Verunreinigung des Spritzmaterials mit Öl zu
vermeiden, das Gerät vor der Inbetriebnahme
mit einem verträglichen Lösungsmittel spülen.
Siehe Entlüften/Spülen, Seite 11.
Gerät einrichten
Um ein Kippen zu verhindern, muss das Fahrgestell
auf einer flachen und ebenen Oberfläche stehen. Die
Nichtbeachtung dieser Vorsichtsmaßnahme kann zu
Körperverletzungen, z.B. Quetschungen, kommen.
1. Druckeinstellknopf (H) herausziehen und gegen
den Uhrzeigersinn drehen, bis er stehen bleibt.
Den Knopf wieder eindrücken, um ihn in der
gewählten Position zu verriegeln.
8
H
2. Den Netzschalter (E) ausschalten (OFF). Gerät
an der Stromversorgung anschließen.
E
3. Packungsmutter (D) überprüfen. Drehmoment für
die Packungsmutter, siehe Handbuch der Xtreme
Unterpumpe. Mit TSL-Flüssigkeit befüllen (TSL
4. Einen elektrisch leitenden Materialschlauch über
das Auslassrückschlagventil am
Unterpumpenauslass befestigen und festziehen.
ACHTUNG
Durch die Befestigung des Schlauchs direkt an
der Unterpumpe kann es zu einer Beschädigung
des Spritzgeräts während des Hohlsogs oder, wenn
das Material des Spritzgeräts ausgeht, kommen.
Ein Auslassrückschlagventil zwischen Unterpumpe
und Schlauch verwenden, um Beschädigungen zu
vermeiden.
ACHTUNG
Die zulässige Mindest-Schlauchgröße beträgt 10 mm
(3/8 Zoll). 10 mm Innendurchmesser x 15 m Kleinere
Schläuche können hohe Drücke verursachen und
dies kann zu einer Beschädigung des Spritzgeräts
führen.
5. Den Schlauch an Pistole befestigen und
festziehen.
™
).
3A6959A
