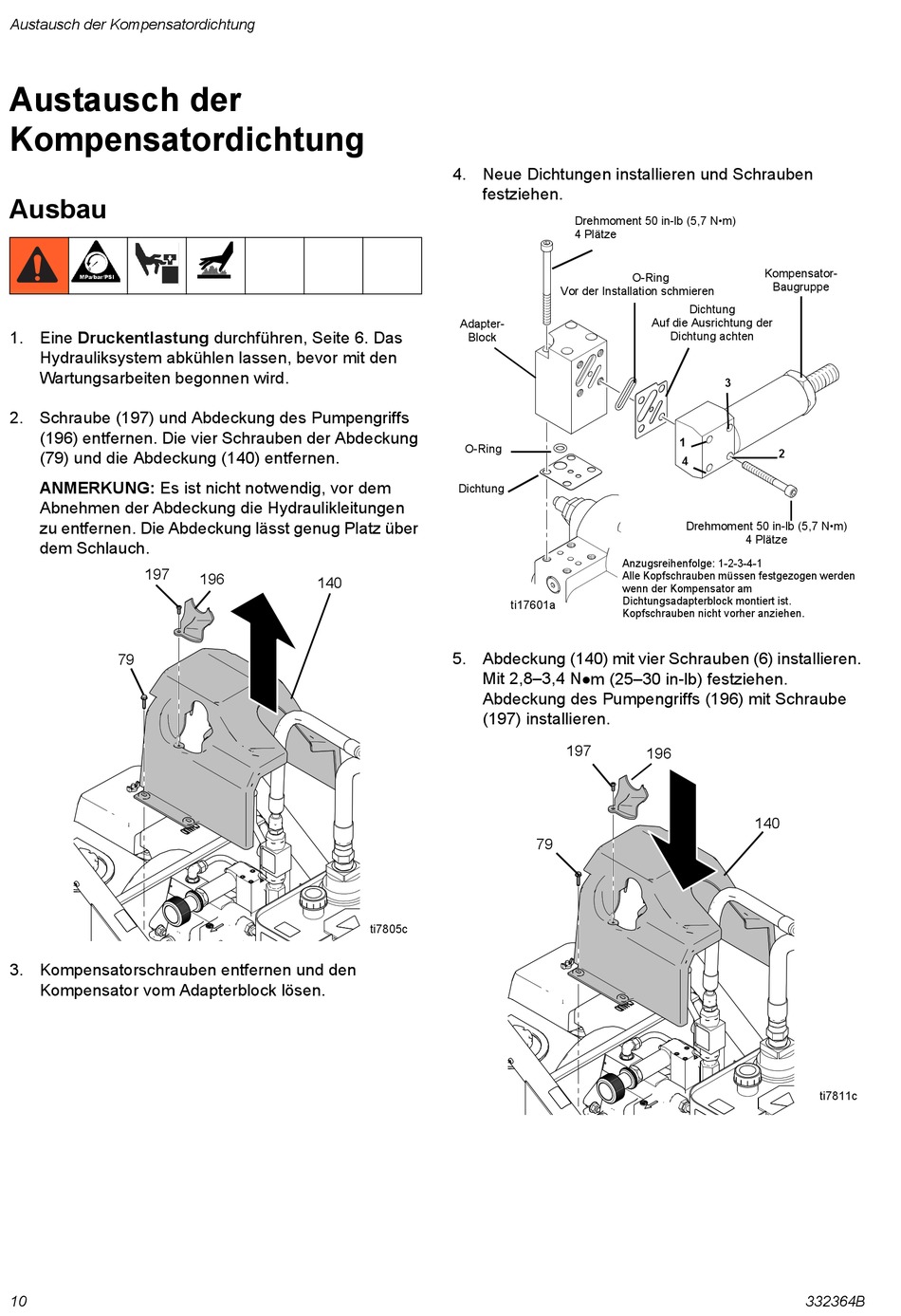

Austausch der Kompensatordichtung
Austausch der
Kompensatordichtung
Ausbau
1. Eine Druckentlastung durchführen, Seite 6. Das
Hydrauliksystem abkühlen lassen, bevor mit den
Wartungsarbeiten begonnen wird.
2. Schraube (197) und Abdeckung des Pumpengriffs
(196) entfernen. Die vier Schrauben der Abdeckung
(79) und die Abdeckung (140) entfernen.
ANMERKUNG: Es ist nicht notwendig, vor dem
Abnehmen der Abdeckung die Hydraulikleitungen
zu entfernen. Die Abdeckung lässt genug Platz über
dem Schlauch.
197
79
3. Kompensatorschrauben entfernen und den
Kompensator vom Adapterblock lösen.
10
196
140
4. Neue Dichtungen installieren und Schrauben
festziehen.
Adapter-
Block
O-Ring
Dichtung
ti17601a
5. Abdeckung (140) mit vier Schrauben (6) installieren.
Mit 2,8–3,4 N
Abdeckung des Pumpengriffs (196) mit Schraube
(197) installieren.
79
ti7805c
Drehmoment 50 in-lb (5,7 N•m)
4 Plätze
O-Ring
Vor der Installation schmieren
Dichtung
Auf die Ausrichtung der
Dichtung achten
3
1
4
Drehmoment 50 in-lb (5,7 N•m)
Anzugsreihenfolge: 1-2-3-4-1
Alle Kopfschrauben müssen festgezogen werden
wenn der Kompensator am
Dichtungsadapterblock montiert ist.
Kopfschrauben nicht vorher anziehen.
m (25–30 in-lb) festziehen.
197
196
Kompensator-
Baugruppe
2
4 Plätze
140
ti7811c
332364B
