BETRIEB
Nach Abschluss dieser 30-sekündigen Messphase fällt V1 ab; V2 wird erregt, sodass das
Referenzgas aus dem Feuchtegenerator jetzt zur Sensorzelle geleitet wird. Dies ist der
Beginn der Kalibrierphase (siehe Abb. 44).
Das Referenzgas für die Kalibrierung wird weitere 30 Sekunden lang gemessen, bis V2
abfällt und die Referenzphase erneut beginnt.
Die Referenz- und Probegaspfade (grüne Linien in Abb. 44) werden während jeder
Phase der Kalibrierphase kontinuierlich gespült.
DD
DD
MFC
MFC
QCH
QCH
PS
PS
Wenn ein externes Kalibriergas verwendet wird, sollten die Werte für „Cal Source"
und „Ext. Ref." im Kalibriermenü eingegeben werden (Kapitel 3.6.4.). Die Vor-Ort-
Kalibrierung folgt dann denselben Phasen, die auch während des normalen Messzyklus
eingesetzt werden, da der interne Feuchtegenerator nicht länger erforderlich ist.
Der Analysator führt nun eine Anzahl von „Setz"-Zyklen aus, um sicherzustellen, dass
das interne Probenahmesystem mit dem Kalibriergas völlig im Gleichgewicht steht,
bevor die Kalibrierdaten aufgenommen werden.
52
DD
HE1
MG
V1
FC1
QCH
Trockenmitteleinsatz
Massen-Durchflussregler
Sensorzelle
Drucksensor

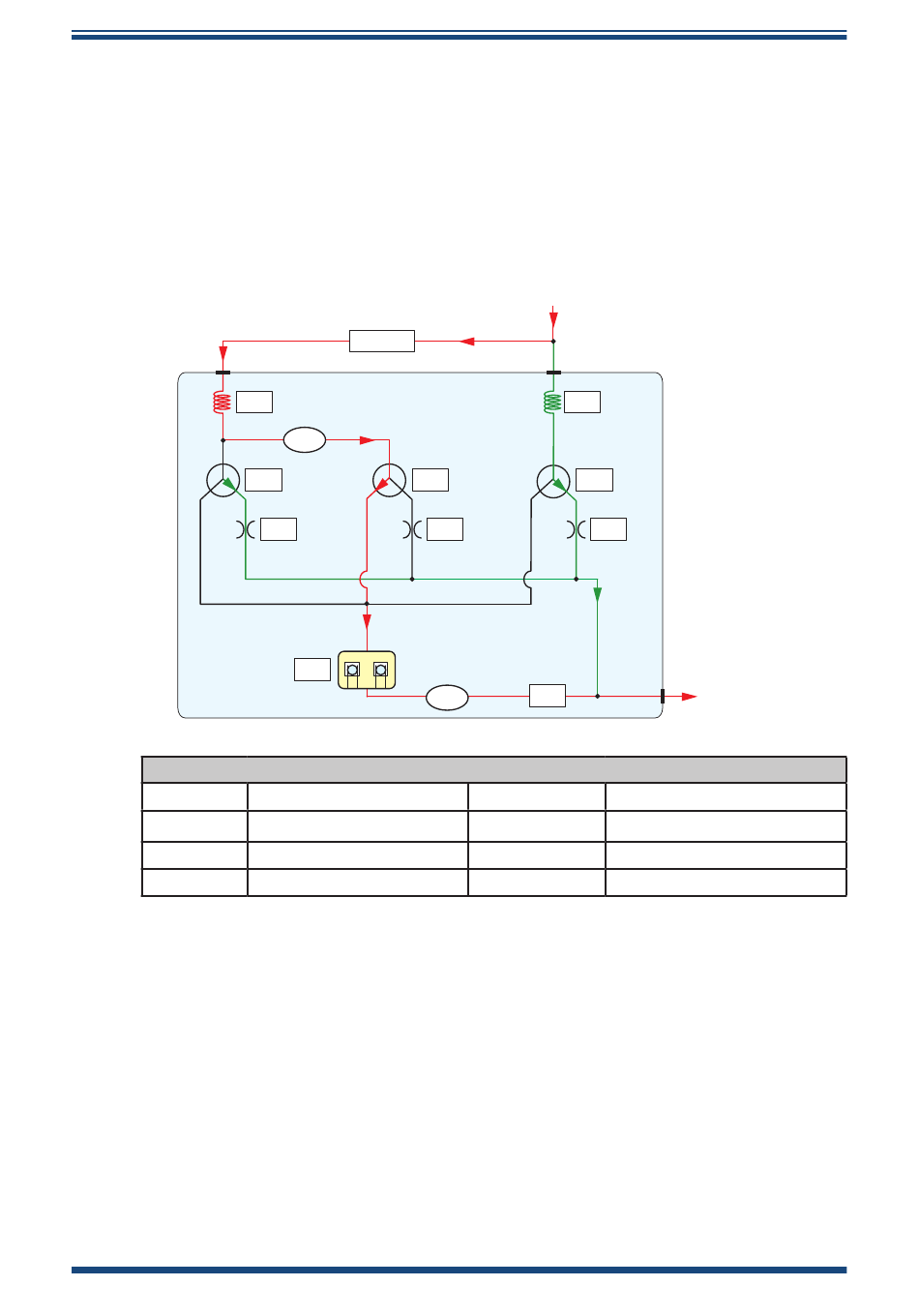

Abbildung 44
Bedienungsanleitung QMA601
GASEINLASS
HE2
V2
V3
FC2
MFC
PS
Legende
MG
MG
V1, V2, V3
V1, V2, V3
HE1, HE2
HE1, HE2
FC1, FC2, FC3
FC1, FC2, FC3
Kalibrierphase - Fluss des Probegases
FC3
GASAUSLASS
Feuchtegenerator
Magnetventile
Wärmetauscher
Flusssteuerung
97449 Version 4, Juni 2020
