Bedienungsanleitung QMA601
3.10
Kalibrierzyklus
Um die Genauigkeit des Analysators aufrecht zu erhalten, kann sich dieses Gerät selbst
kalibrieren und seine interne Referenz-Tabelle anhand der Messergebnisse abgleichen.
Dies wird wie folgt erreicht:
Der interne Feuchtegenerator erzeugt mit einem Permeationsrohr einen nominellen
Feuchtegehalt von 0,5, 5 oder 50 ppmv, je nachdem, was bei der Bestellung angegeben
wurde.

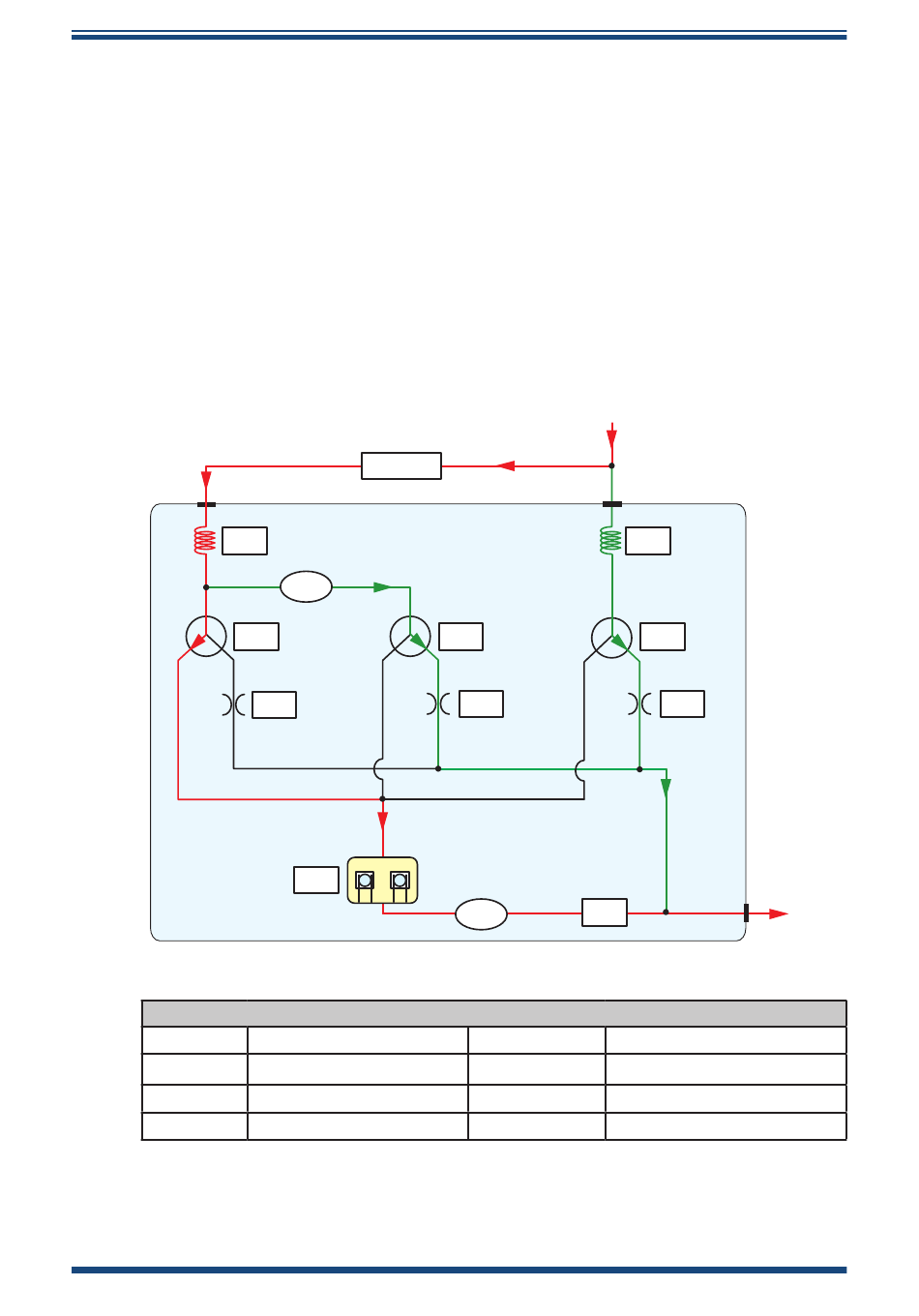

Die Kalibrierung wird in einem 2-Phasenzyklus durchgeführt. Dies zeigt die rote Linie
in Abb. 43. Die Kalibrier- und Probegaspfade (angezeigt durch grüne Linien) werden
kontinuierlich gespült.
HE1
DD
DD
MFC
MFC
QCH
QCH
PS
PS
Abbildung 43
Michell Instruments
DD
MG
V1
FC1
QCH
Trockenmitteleinsatz
Massen-Durchflussregler
Sensorzelle
Drucksensor
Kalibrierzyklus (Referenzphase) - Fluss des trockenen Probegases
GASEINLASS
V2
FC2
MFC
PS
Legende
MG
MG
Feuchtegenerator
Magnetventile
V1, V2, V3
V1, V2, V3
Wärmetauscher
HE1, HE2
HE1, HE2
FC1, FC2, FC3
FC1, FC2, FC3
Flusssteuerung
BETRIEB
HE2
V3
FC3
GASAUSLASS
51
