BEDIENUNG
Der XZR200 ist als sehr einfach zu handhabender Analysator entwickelt worden. Nach dem
Konfi gurieren, Installieren und dem elektrischen Anschluss sind außer der regelmäßigen
Überprüfung und Kalibrierung keine weiteren Betriebsanweisungen erforderlich. Die Überprüfung
ist mehr eine vorsorgliche Messung, um sicher zu stellen, dass weder die Umgebungsbedingungen
noch irgendwelche anderen äußeren Einfl üsse die Leistung des Analysators herabsetzen oder
beeinfl ussen.
2.1
Konfi guration
Der XZR200 kann jederzeit durch Ändern der Stellung der Drahtbrücken auf den Steckerstiften
auf der Leiterplatine umkonfi guriert werden.
!
1.
Schalten Sie den Analysator aus.
2.
Entfernen Sie die Abdeckung mit einem kleinen Kreuzschlitz-Schraubendreher.
3.
Stellen Sie die Steckbrücken entsprechend der gewünschten Konfi guration ein.
Die untenstehende Skizze zeigt die jeweilige Stellung für jede konfi gurierbare Option. Zum
Umstecken der Drahtbrücken (Jumper) sollte eine kleine Flachzange verwendet werden. Bevor
Sie das Gerät wieder einschalten, vergewissern Sie sich, dass die Drahtbrücken richtig gesteckt
sind.

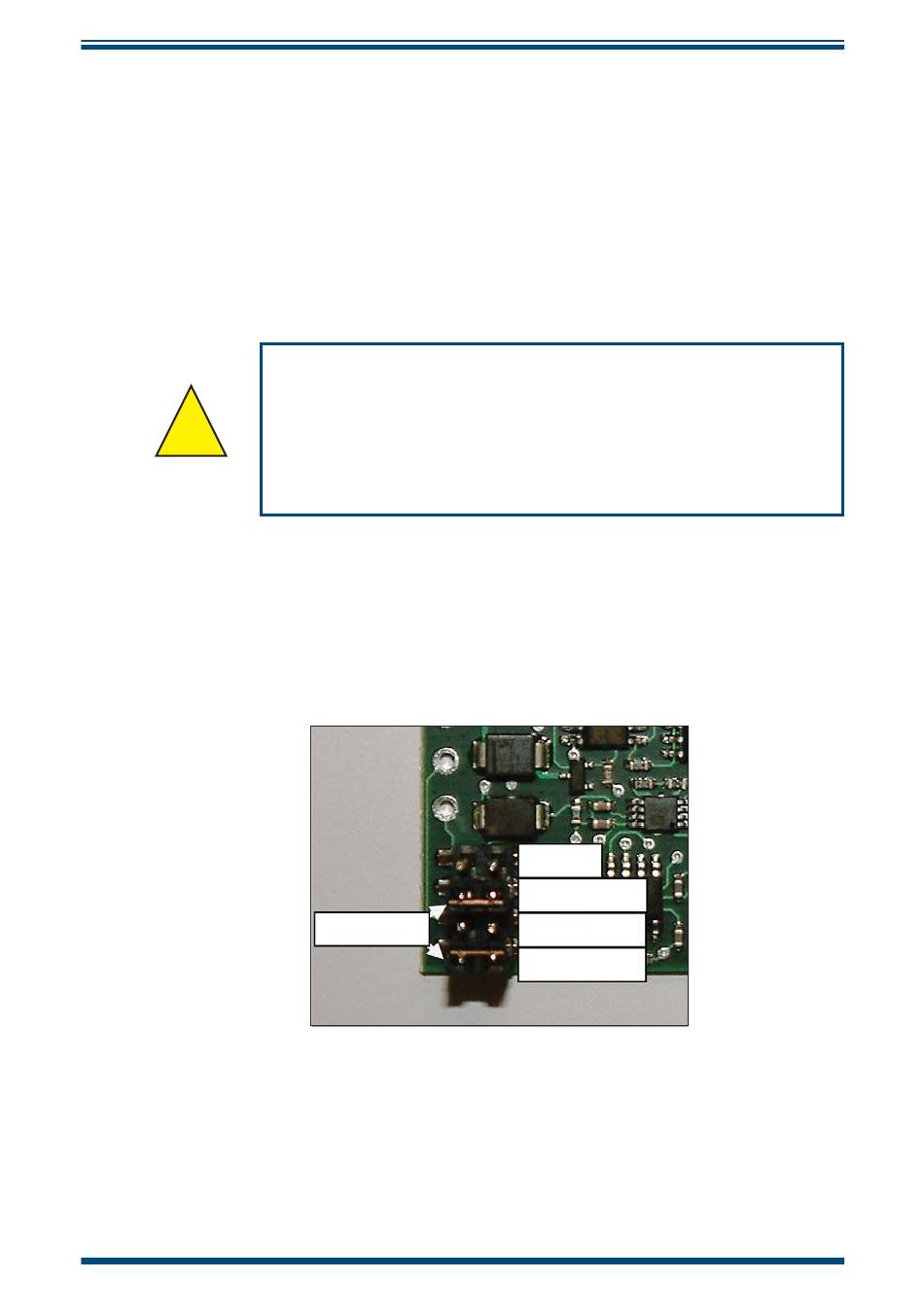

Abb 1
Bei der Auswahl des Ausgangssignals müssen Sie entweder 4-20mA und 0 bis 10 V DC oder
RS232 Tx und RS232 Rx wählen. Stellen Sie sicher, dass die Drahtbrücken immer horizontal
zwischen den beiden Steckerstiften aufgesteckt sind. Setzen Sie die Jumper (Drahtbrücken) in
die entsprechenden Positionen. Zwei Jumper sind für RS232 erforderlich (Positionen 1 und 3). Es
ist und nur ein Jumper erforderlich, entweder für 0-10 VDC (Position 2) oder für 4-20mA (Position
4). HINWEIS: Sollte nur ein Jumper verwendet werden, ist sicherzustellen dass der
anderen Jumper für eine eventuelle spätere Verwendung sichergestellt wird.
Michell Instruments
Vor einer Umkonfi guration MUSS das Gerät ausgeschaltet werden.
Die Drahtbrücken MÜSSEN korrekt umgesteckt werden und richtig
Das Nichtbefolgen dieser Anweisungen kann die Beschädigung des
Geräts zur Folge haben. Aufgrund einer fehlerhaften Konfi guration
beschädigte Geräte fallen nicht unter die Gewährleistung.
Drahtbrücken
(Jumper)
Drahtbrücken-Konfi guration zur Wahl des Ausgangssignals
ausgerichtet sein.
1 - RS232 Rx
2 - 0 bis10 VDC Ausgang
3 - RS232 Tx
4 - 4-20mA -Ausgang
