INSTALLATION
2.4
Montage des Analysators
Der Analysator befindet sich in einem Exd-Gehäuse aus Aluminium, das für
eine Wandmontage oder Befestigung auf einer Platte geeignet ist. Es stehen vier
Montagepunkte mit M10 Abstandslöchern an den Befestigungsmittelpunkten X = 308
mm und Y = 312 mm zur Verfügung.
Das Gehäuse verfügt über Schutzklasse IP66/NEMA4 und sollte vertikal an einem
vibrationsfreien Ort befestigt werden. Das Gerät sollte am Einsatzort keiner direkten
Sonneneinstrahlung ausgesetzt sein, um Auswirkungen durch Wärme zu vermeiden.
Der Analysator hat ein Gewicht von 35 kg.
Der Anschluss starrer Metallrohre kann über Kabeleinführungen oder andere
Verdrahtungsmethoden gemäß Art. 501 des National Electrical Code ANSI/NFPA 70-
2005 erfolgen.
Trockenmittel
Einsatz
4 off M20
Kabelverschraubungen
A
------
20/02/19
JSL
REV
ECN
DATE
DESCRIPTION
CREATED
APPROVED
6
ANSICHT VON OBEN
335mm
13.2"
308mm
12.1"
O
4 off
M10
VORDERANSICHT
Trockenmittel
Auslass
Gaseinlass
Einsatz
Gehäuse Entlüftung
(nicht abdecken)
97mm
3.8"
4 off M20
Kabelverschraubungen
147mm
5.8"
188mm
7.4"

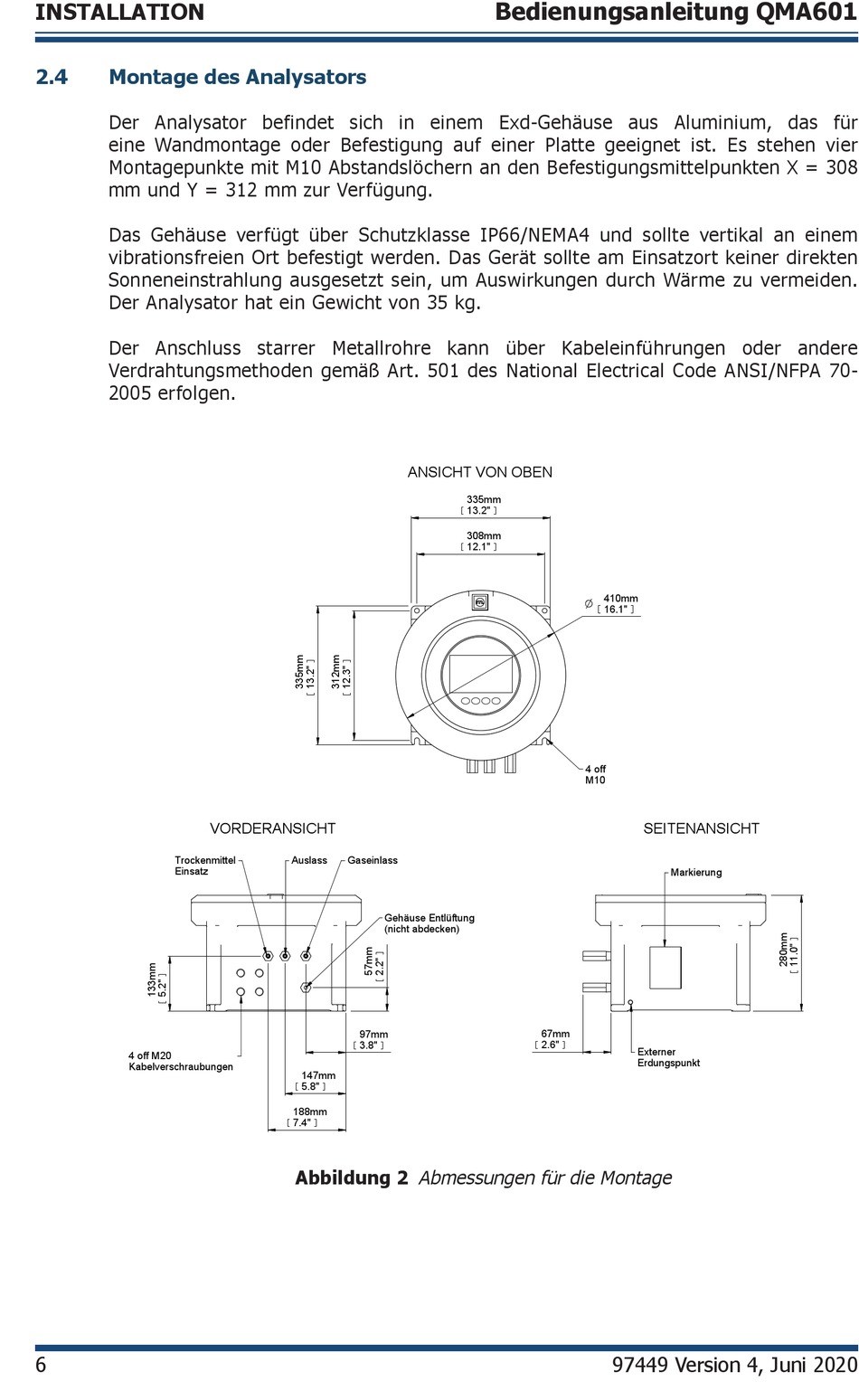

Abbildung 2 Abmessungen für die Montage
THIS DOCUMENT IS THE PROPERTY OF MICHELL
MATERIAL:
INSTRUMENTS LTD. AND MUST NOT BE COPIED
NOR DISCLOSED TO A THIRD PARTY WITHOUT
3rd ANGLE
THE CONSENT OF MICHELL INSTRUMENTS.
PROJECTION
JSL
DESCRIPTION
CREATED
APPROVED
SCALE: 1:5
MICHELL INSTRUMENTS LTD. 20/07/2016 F0150
Bedienungsanleitung QMA601
ANSICHT VON OBEN
335mm
13.2"
308mm
12.1"
410mm
16.1"
VORDERANSICHT
Auslass
Gaseinlass
97mm
67mm
3.8"
2.6"
147mm
5.8"
188mm
7.4"
THIS DOCUMENT IS THE PROPERTY OF MICHELL
MATERIAL:
INSTRUMENTS LTD. AND MUST NOT BE COPIED
NOR DISCLOSED TO A THIRD PARTY WITHOUT
TOLERANCES & DIMENSIONS
DRAWING TITLE:
3rd ANGLE
THE CONSENT OF MICHELL INSTRUMENTS.
0 DEC. PLACE: ± 0.5
PROJECTION
QMA601 Main Assembly 240V and Ethernet PCB
1 DEC. PLACE: ± 0.2
2 DEC. PLACE: ± 0.1
HOLES Ø:± 0.1
ANGLES:± 0.5°
SCALE: 1:5
MICHELL INSTRUMENTS LTD. 20/07/2016 F0150
DRAWING UNITS: mm
PROJECT:
7169
410mm
O
16.1"
4 off
M10
SEITENANSICHT
Markierung
Gehäuse Entlüftung
(nicht abdecken)
67mm
2.6"
Externer
Erdungspunkt
FINISH:
XXXXXXXXX
TOLERANCES & DIMENSIONS
DRAWING TITLE:
0 DEC. PLACE: ± 0.5
1 DEC. PLACE: ± 0.2
2 DEC. PLACE: ± 0.1
HOLES Ø:± 0.1
ANGLES:± 0.5°
DRAWING UNITS: mm
PROJECT:
7169
97449 Version 4, Juni 2020
SEITENANSICH
Markierung
Externer
Erdungspunkt
FINISH:
XXXXXXXXX
DRAWING No:
QMA601 Main Assembly 24
90787
SHEET 1 OF
