BETRIEB
Anmerkung: Wenn „User 1", „User 2" oder „User 3" als Trägergas gewählt
wurde, wird ein neues Parameterfeld mit der Bezeichnung „User Gas"
unterhalb des Trägergas-Auswahlfeldes angezeigt. Siehe unten.
Wenn die Option „User Gas" aus der Trägergas-Liste gewählt wird, kann der Anwender
die Gaseinstellungen auf der Seite definieren, die geöffnet wird. Weitere Informationen
zur Berechnung der Korrekturfaktoren für kundenspezifischen Gasfluss finden Sie in
Anhang F.
3.7.1.2 Methode zur Berechnung des Taupunkts
Auswahl der Berechnungsmethode für Taupunkt und lbs/MMscf. Folgende Optionen sind
verfügbar:
•
IGT - laut IGT Aufzählungspunkt 8
•
ISO - laut ISO18453
•
Ideales Gas
3.7.1.3 Druckeingabe
Auswahl der Quelle für die Druckmessung. Folgende Optionen sind verfügbar:
•
Atmos. (Atmosphäre).
•
Fixed (Festwert)
•
External (extern)
Wenn die Option „External" gewählt wurde, ist das Auswahlfeld „Fixed" ausgeblendet
und wird durch die Auswahlfelder „Ext. 4 mA" und „Ext. 20 mA" ersetzt (siehe unten):
36

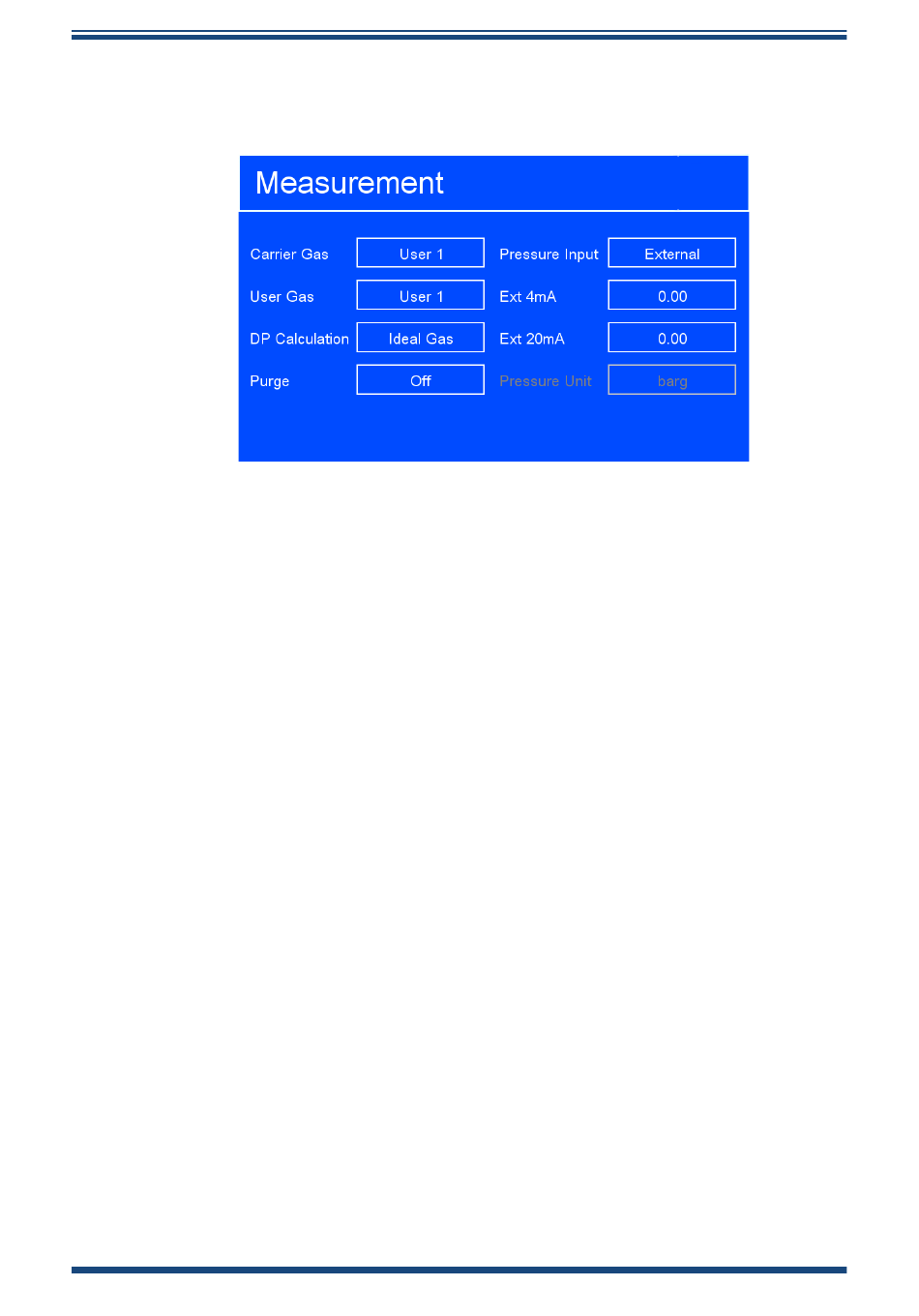

Abbildung 29
Übersicht der Messungen
Bedienungsanleitung QMA601
97449 Version 4, Juni 2020
