BETRIEB
Legende
ESC
ESC
AUF
AUF
() und AB
ENTER
ENTER
3.3
Menüstruktur
LARGE DISPLAY
PARAMETER 1
LARGE DISPLAY
PARAMETER 2
FULL SCREEN
GRAPH
SETTINGS
MEASUREMENT
OUTPUTS
HMI
RTC
SW COMMS
CAL HISTORY
ABOUT
FIRMWARE VER
SERIAL NUMBERS
20
Aktion
Bewegt den Cursor zur
letzten Ziffer. Rückkehr zur
vorherigen Seite.
Die gewählte Nummer wird
( (
)
erhöht oder verringert.
Bewegt den Cursor zur
nächsten Ziffer. Bei der
letzten Ziffer angekommen
(sofern der Wert im
zulässigen Bereich liegt)
wird der Wert aktualisiert.
Tabelle 1
MAIN SCREEN
WARNINGS
LOGGING
ALARMS
FIELD CAL
MONITOR
CARRIER GAS
DP CALCULATION
PRESSURE INPUT
OUTPUT SELECT
PARAMETER
OUTPUT TYPE
LOW
HIGH
ERROR INDICATION
LANGUAGE
PRESSURE UNIT
CHART PERIOD
FLOW UNIT
SIGNAL SMOOTHING
PARAMETER 1
TEMP UNIT
PARAMETER 2
DAY
MONTH
YEAR
SAVE DATE
DATE
INSTRUMENT ID
PROTOCOL
ADDRESS

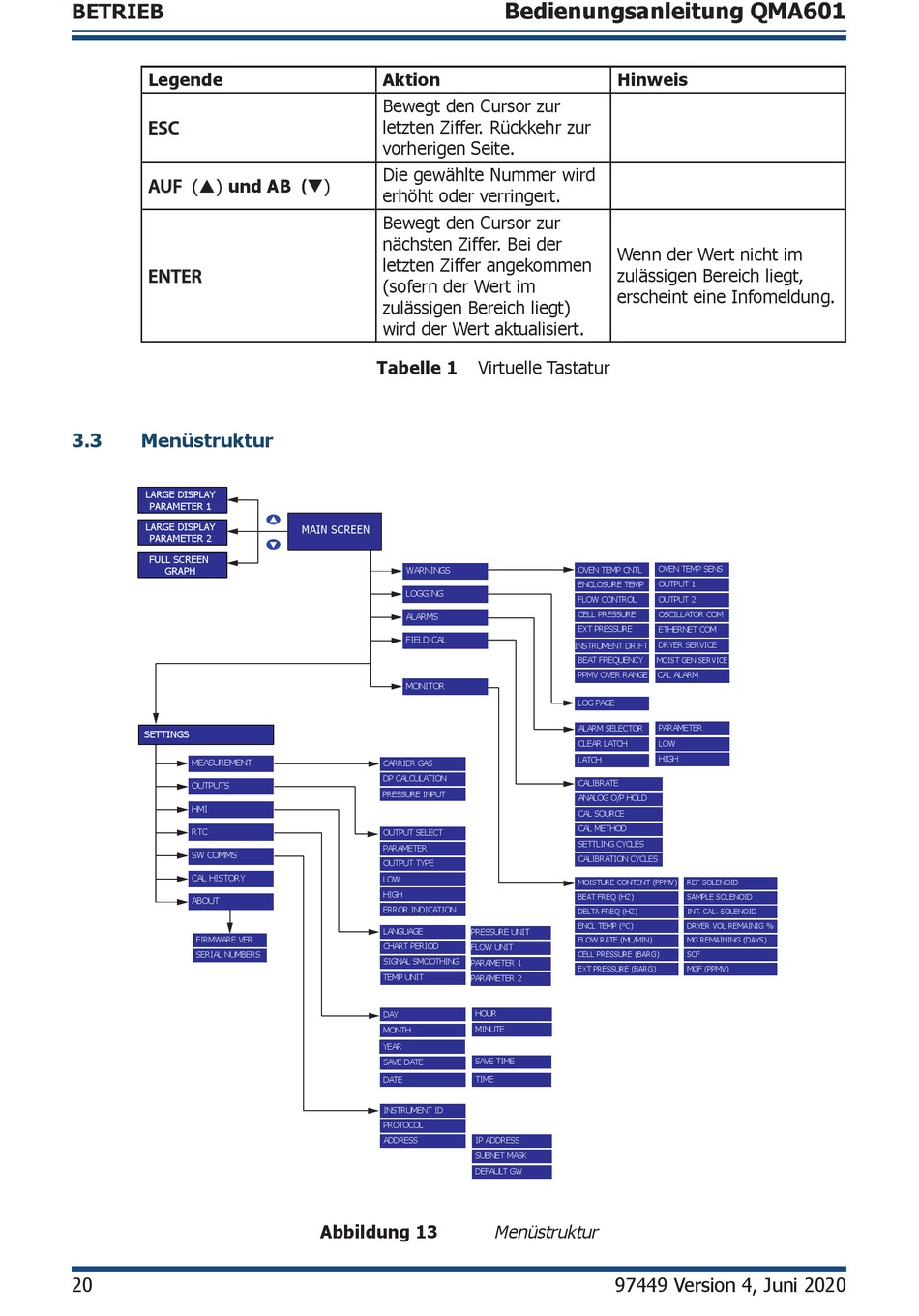

Abbildung 13
Bedienungsanleitung QMA601
Hinweis
Wenn der Wert nicht im
zulässigen Bereich liegt,
erscheint eine Infomeldung.
Virtuelle Tastatur
OVEN TEMP CNTL
ENCLOSURE TEMP
FLOW CONTROL
CELL PRESSURE
EXT PRESSURE
INSTRUMENT DRIFT
BEAT FREQUENCY
PPMV OVER RANGE
LOG PAGE
ALARM SELECTOR
CLEAR LATCH
LATCH
CALIBRATE
ANALOG O/P HOLD
CAL SOURCE
CAL METHOD
SETTLING CYCLES
CALIBRATION CYCLES
MOISTURE CONTENT (PPMV)
BEAT FREQ (HZ)
DELTA FREQ (HZ)
ENCL TEMP (°C)
FLOW RATE (ML/MIN)
CELL PRESSURE (BARG)
EXT PRESSURE (BARG)
HOUR
MINUTE
SAVE TIME
TIME
IP ADDRESS
SUBNET MASK
DEFAULT GW
Menüstruktur
97449 Version 4, Juni 2020
OVEN TEMP SENS
OUTPUT 1
OUTPUT 2
OSCILLATOR COM
ETHERNET COM
DRYER SERVICE
MOIST GEN SERVICE
CAL ALARM
PARAMETER
LOW
HIGH
REF SOLENOID
SAMPLE SOLENOID
INT. CAL. SOLENOID
DRYER VOL REMAINIG %
MG REMAINING (DAYS)
SCF
MGF (PPMV)
