Elektrische Installation
1) Pilz-Relaisklemme
2) RCD- oder IRM-Klemme
3) Netz
R S T
91 92 93
L1 L2 L3

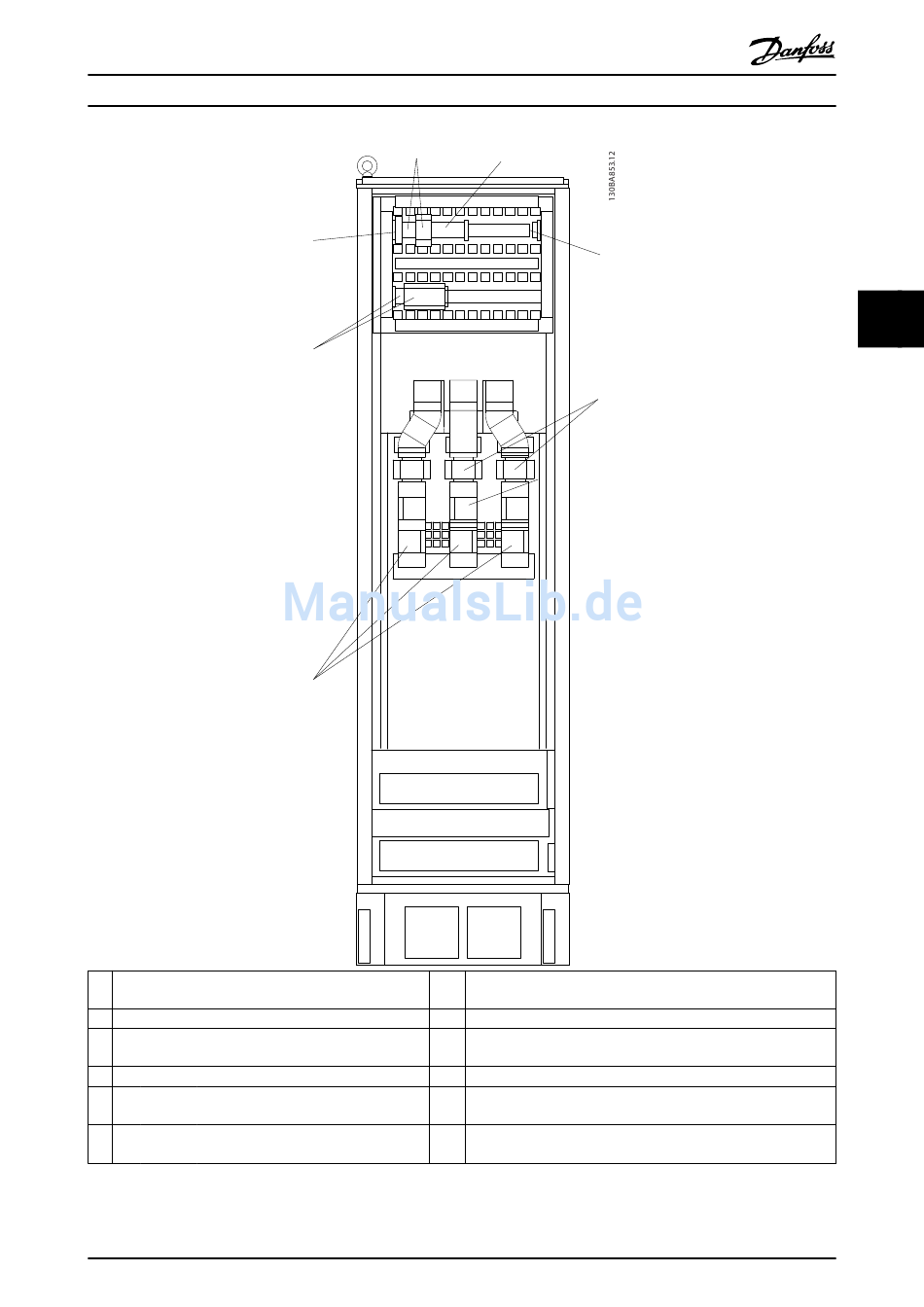

Abbildung 4.9 Optionsschrank, Baugrößen F3 und F4
MG11F503
Produkthandbuch
1
4
2
3
4) Sicherheitsrelais-Spulensicherung mit PILZ-Relais (siehe Tabelle 4.24
für Teilenummern)
Netzsicherungen, F3 und F4 (3 Stück) (siehe Tabelle 4.12 bis
5)
Tabelle 4.16 zu Teilenummern)
6) Schützrelaisspule (230 VAC). N/C- und N/O Aux-Kontakte (kunden-
seitig bereitgestellt)
7) Nebenschlussabschaltungs-Steuerklemmen des Hauptschalters
(230 V AC oder 230 V DC)
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
6
7
5
4 4
43
