Elektrische Installation
Kl. 96 97 98 99
eine
Num
mer
U V W 1) Motorspannung 0-100 % der
PE
Netzspannung
3 Leiter vom Motor.
U1 V1 W1 Dreieckschaltung.
1)
PE
W2 U2 V2 6 Leiter vom Motor.
U1 V1 W1 1) Sternschaltung (U2, V2, W2)
PE
U2, V2, W2 sind miteinander zu
verbinden.
Tabelle 4.1 Motorklemmen
1) Schutzleiteranschluss
HINWEIS
Bei Motoren ohne Phasentrennpapier oder eine andere
geeignete Isolationsverstärkung für den Betrieb mit
Spannungsversorgung (wie ein Frequenzumrichter)
bringen Sie ein Sinusfilter am Ausgang des Frequenzum-
richters an.
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98

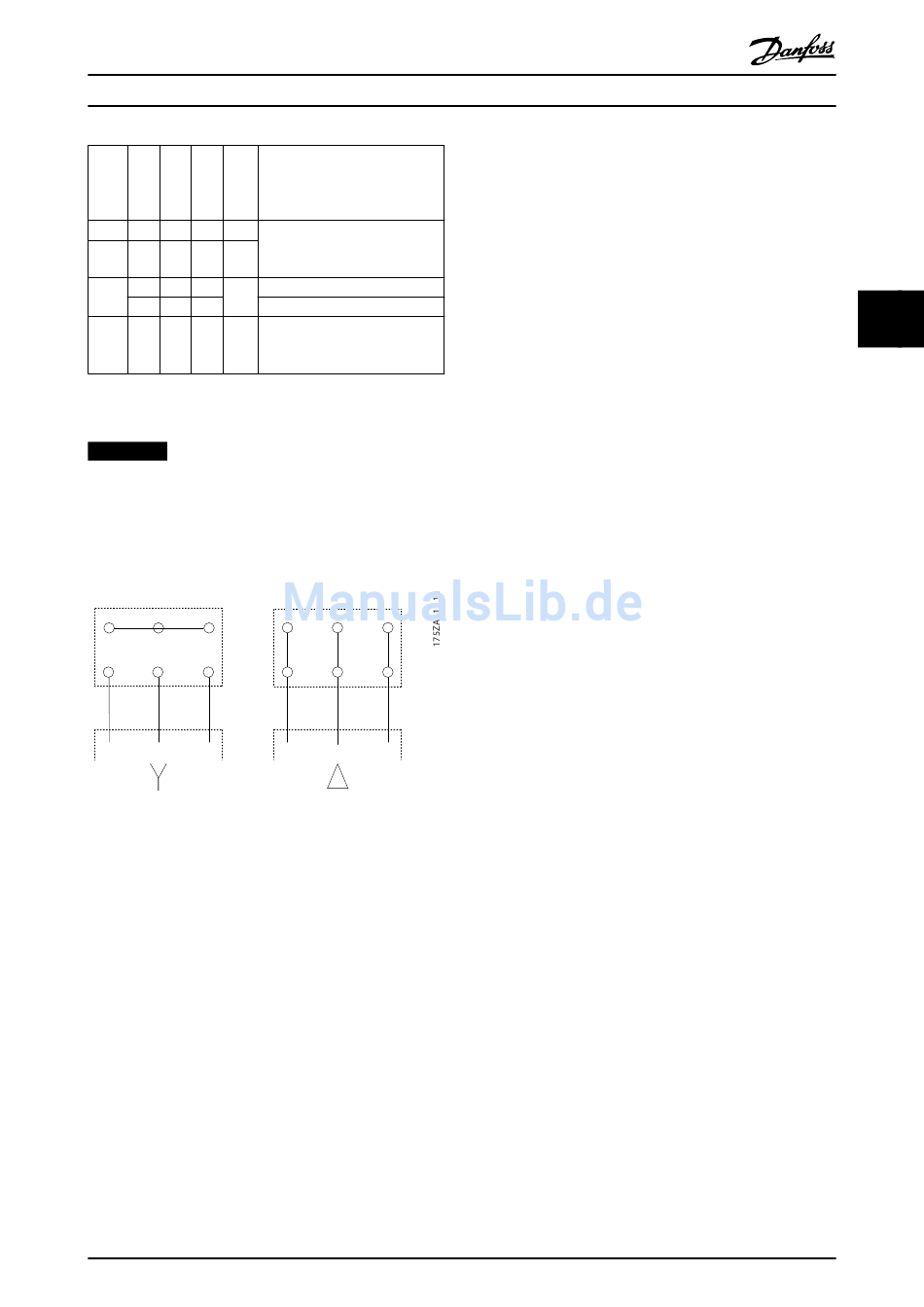

Abbildung 4.2 Stern-/Dreieckschaltung
MG11F503
Produkthandbuch
Motor
U V W
2 2 2
V W
U
1 1
1
FC
96 97 98
