Elektrische Installation

4.1.21 Schalter S201, S202 und S801

Verwenden Sie die Schalter S201 (A53) und S202 (A54), um
eine Strom- (0-20 mA) oder Spannungskonfiguration (-10 V
bis +10 V) für die Analogeingangsklemmen 53 und 54
auszuwählen.
Sie können Schalter S801 (BUS TER.) verwenden, um für die
4 4
serielle RS485-Schnittstelle (Klemmen 68 und 69) die
integrierten Busabschlusswiderstände zu aktivieren.
Siehe Abbildung 4.21.
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busabschluss) = AUS
HINWEIS
Legen Sie beim Ändern der Funktion von S201, S202
oder S801 den Schalter nicht mit Gewalt um. Nehmen
Sie beim Bedienen der Schalter die LCP-Bedieneinheit ab.
Bedienen Sie die Schalter nicht, wenn der Frequenzum-
richter nicht eingeschaltet ist.

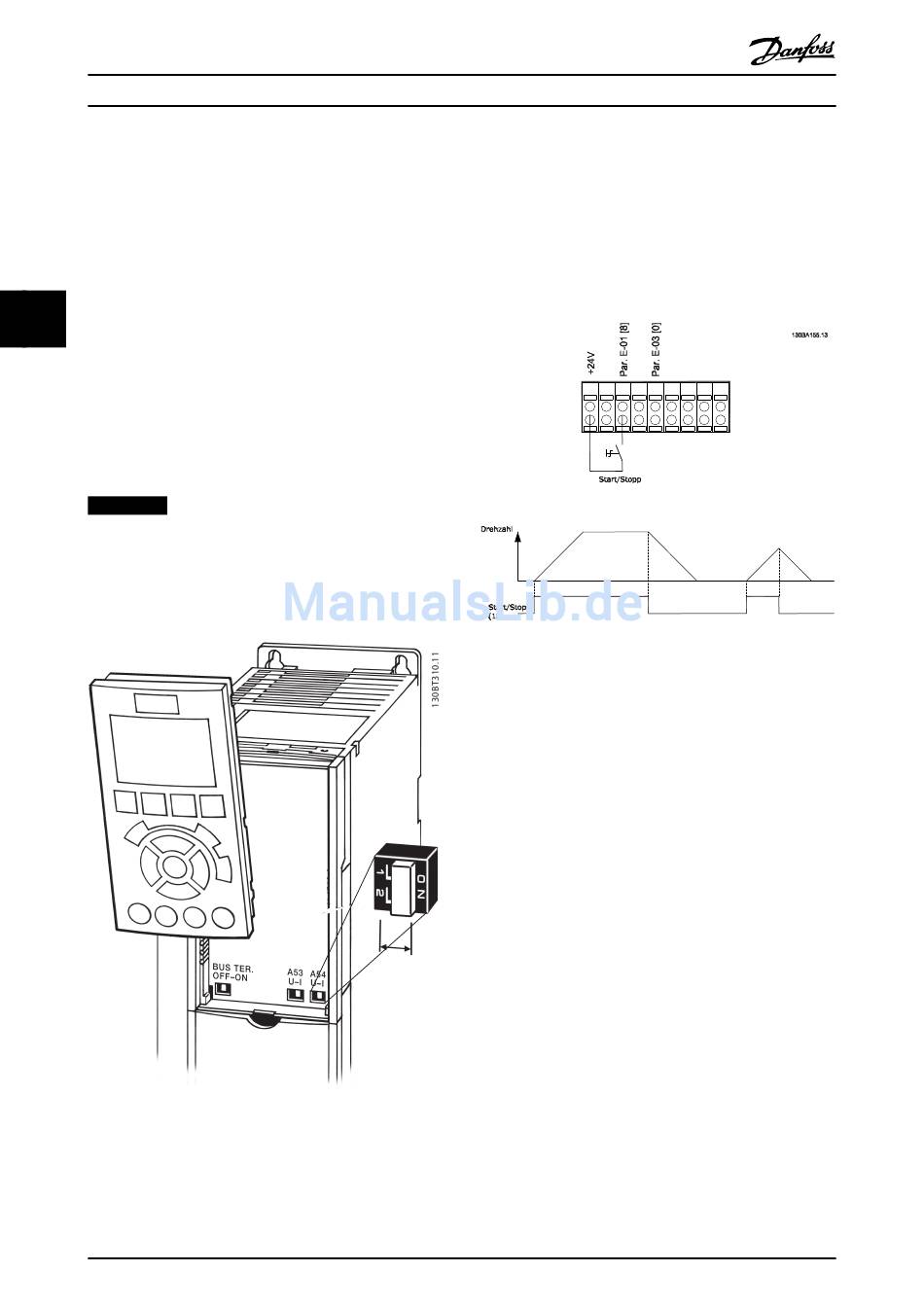

Abbildung 4.26 Lage des Schalters
58
®
VLT HVAC Drive FC 102

4.2 Anschlussbeispiele

4.2.1 Start/Stopp

Klemme 18 = 5-10 Klemme 18 Digitaleingang [8] Start
Klemme 27 = 5-12 Klemme 27 Digitaleingang [0] Ohne
Funktion (Standardeinstellung Motorfreilauf invers)
Klemme 37 = STO
Abbildung 4.27 Verdrahtung Start/Stopp

4.2.2 Puls-Start/Stopp

Klemme 18 = 5-10 Klemme 18 Digitaleingang [9] Puls-Start
Klemme 27 = 5-12 Klemme 27 Digitaleingang [6] Stopp (inv.)
Klemme 37 = STO
