Mechanische Installation
Anordnung der Klemmen – Gehäusetyp E2
Berücksichtigen Sie bei der Planung der Kabelzugänge die folgenden Klemmenanordnungen.
3 3
186[7.3]
17[0.7]

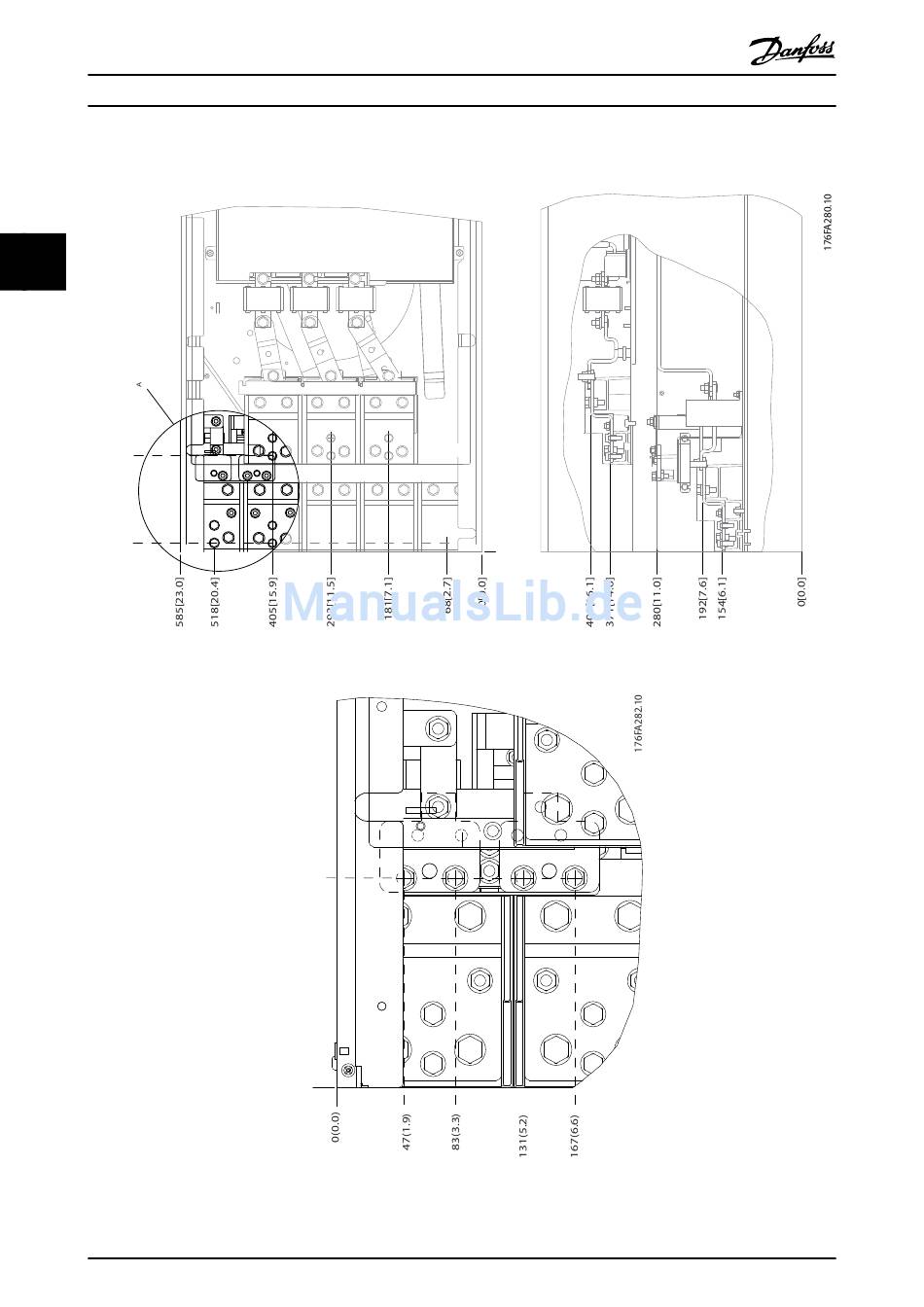

Abbildung 3.20 Anordnung der Stromanschlüsse bei Gehäusen der Schutzart IP00
Abbildung 3.21 Anordnung der Stromanschlüsse bei Gehäusen der Schutzart IP00
