Elektrische Installation
Lange Steuerkabel und Analogsignale können in seltenen
Fällen (und je nach Installation) aufgrund von Störungen in
den Netzkabeln zu Brummschleifen mit 50 Hz führen.
Wenn Brummschleifen auftreten, müssen Sie ggf. testen,
ob durch einseitiges Auflegen des Kabelschirms bzw. durch
Verbinden des Kabelschirms über einen 100-nF-
Kondensator mit Masse eine Besserung herbeigeführt
werden kann.
Schließen Sie die Digital- und Analogein- und -ausgänge
aufgeteilt nach Signalart an die Bezugspotenziale des
Frequenzumrichters (Klemme 20, 55, 39) an, um Fehler-
ströme auf dem Massepotenzial zu verhindern. Zum
Beispiel kann durch Schalten am Digitaleingang das
analoge Eingangssignal gestört werden.

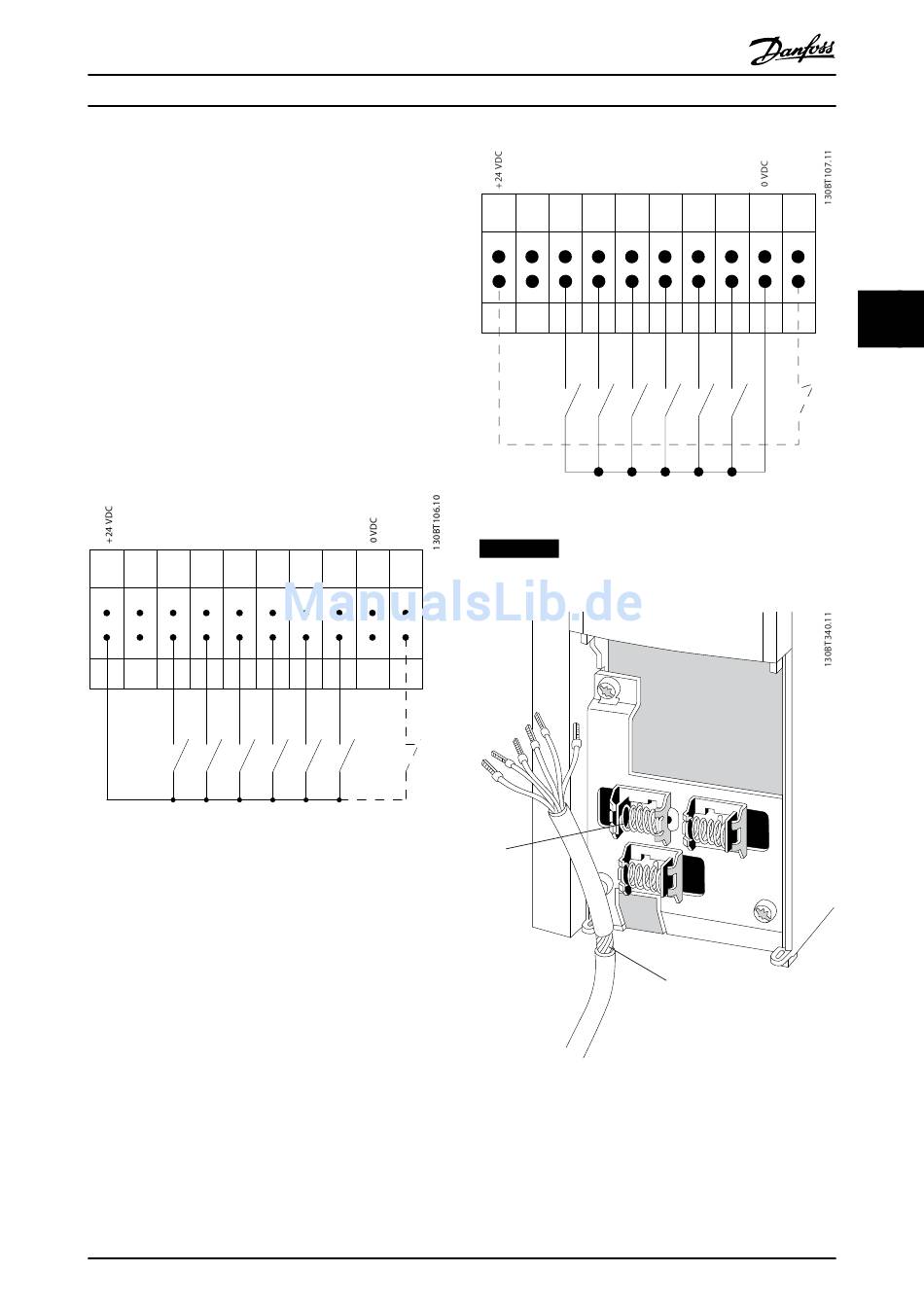

Eingangspolarität der Steuerklemmen
PNP (Source)
Digitaleingangsverkabelung
12 13 18 19 27
Abbildung 4.23 PNP-Polarität
MG11F503
Produkthandbuch
29 32 33 20 37
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
NPN (Sink)
Digitaleingangsverkabelung
12 13 18 19 27
Abbildung 4.24 NPN-Polarität
HINWEIS
Steuerkabel müssen abgeschirmt sein.
1
Abbildung 4.25 Abgeschirmtes Steuerkabel
Schließen Sie die Leiter wie beschrieben an. Schließen Sie
die Abschirmungen ordnungsgemäß an, um optimale
Störsicherheit zu gewährleisten.
29 32 33 20 37
2
