Mechanische Installation

3 Mechanische Installation

3.1 Erste Schritte

3 3
Dieses Kapitel enthält Informationen zu mechanischen und
elektrischen Installationen an und von Leistungs- und
Steuerkartenklemmen.
Die elektrische Installation von Optionen wird im
entsprechenden Produkthandbuch und Projektierungs-
handbuch beschrieben.
Der Frequenzumrichter ist für eine schnelle und EMV-
gerechte Installation konstruiert.
WARNUNG
Lesen Sie die Sicherheitshinweise, bevor Sie das Gerät
installieren.
Das Nichtbeachten der Empfehlungen kann zu schweren
Verletzungen oder zum Tod führen.
Mechanische Installation
•
Aufstellung.
Elektrische Installation
•
Netzanschluss und Anschluss an den Schutzleiter.
•
Motoranschluss und -kabel.
•
Sicherungen und Trennschalter.
•
Steuerklemmen – Kabel.
Schnellkonfiguration
•
LCP-Bedieneinheit.
•
Automatische Motoranpassung, AMA.
•
Programmierung.
Die Baugröße hängt vom Gehäusetyp, von der Leistung
und der Netzspannung ab.
8
®
VLT HVAC Drive FC 102
L1
L2
L3
PE

3.2 Vor der Installation

3.2.1 Planung des Aufstellungsorts

Es ist wichtig, die Aufstellung des Frequenzumrichters zu
planen. Wird dies unterlassen, kann dies zu zusätzlicher
Arbeit während und nach der Montage führen.
Wählen Sie den bestmöglichen Standort, indem Sie die
folgenden Aspekte berücksichtigen (siehe Details auf
den folgenden Seiten und die jeweiligen Projektierungs-
handbücher):
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
F1
91 92 93 88 89
95
DC- DC+
L1 L2 L3 PE
U V W PE
R- R+
96 97 98 99 81 82
M
3

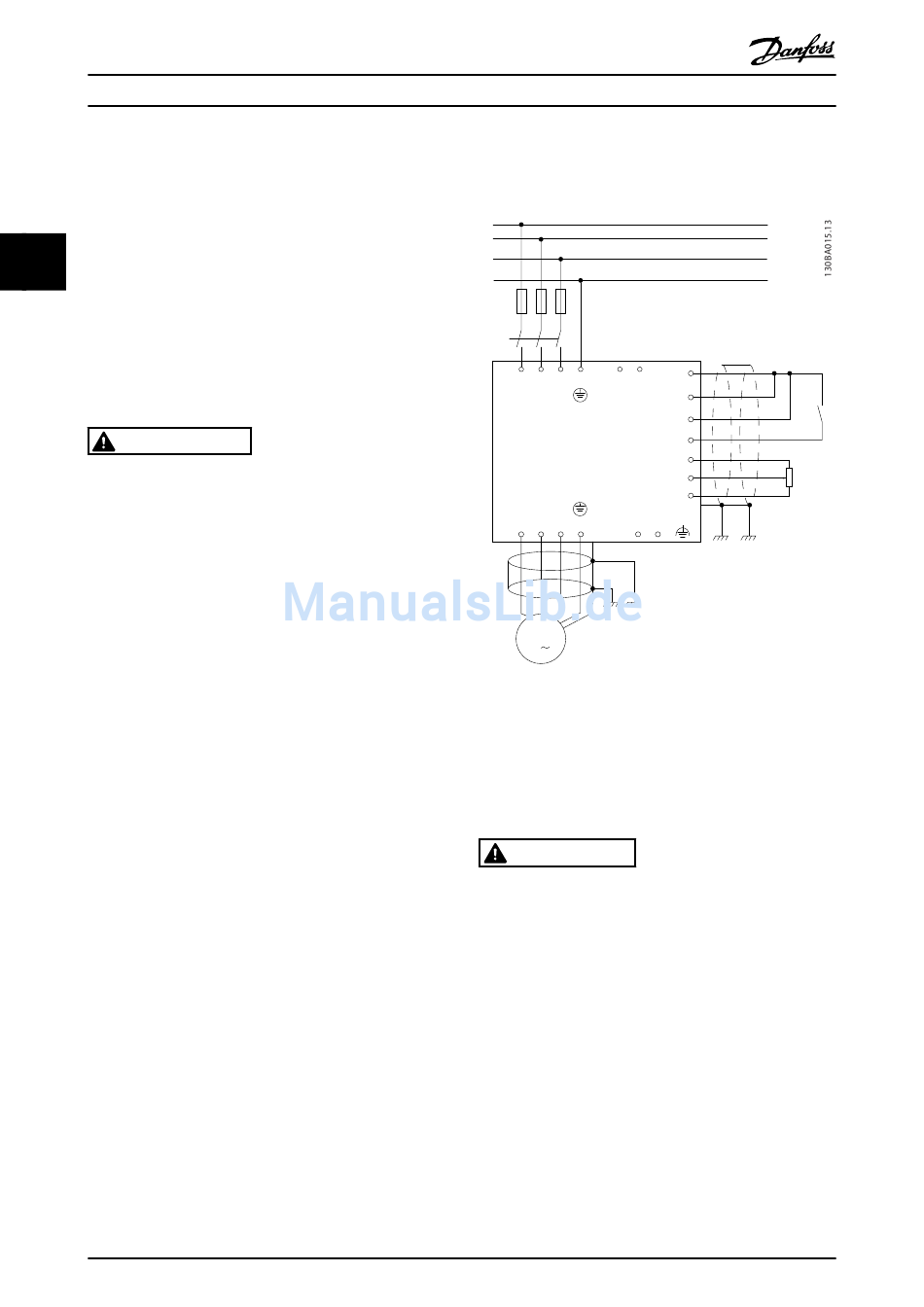

Abbildung 3.1 Das Diagramm zeigt die grundlegende Instal-
lation einschließlich Netz, Motor, Start/Stopp-Taste und
Potenziometer zur Drehzahleinstellung.
VORSICHT
•
Umgebungstemperatur während des Betriebs.
•
Installationsmethode.
•
Verfahren zur Kühlung des Frequenzumrichters.
•
Position des Frequenzumrichters.
•
Kabelführung.
•
Stellen Sie sicher, dass die Energieversorgung die
richtige Spannung und den notwendigen Strom
liefert.
12
27
1
37
18
50
53
55
MG11F503
