Programmierung
1-90 Thermischer Motorschutz
Option: Funktion:
I
f
nungen wird die bei niedriger
Drehzahl herabgesetzte Kühlung
eines im Motor integrierten Lüfters
berücksichtigt.
[0] Kein Wenn der Motor ständig überlastet ist und
Motorschutz keine Warnung oder Abschaltung des
Frequenzumrichters gewünscht ist.
[1] Thermistor Aktiviert eine Warnung, wenn der
Warnung angeschlossene Thermistor im Motor bei
einer Motorübertemperatur auslöst.
[2] Thermistor Wenn der Frequenzumrichter abschalten
Abschalt. soll, falls der angeschlossene Thermistor im
Motor auslöst.
[3] ETR Warnung
1
[4] ETR Alarm 1
[5] ETR Warnung
2
[6] ETR Alarm 2
[7] ETR Warnung
3
[8] ETR Alarm 3
[9] ETR Warnung
4
[10] ETR Alarm 4
Die ETR-Funktionen (Elektronisches Thermorelais) 1-4
berechnen die Last, wenn der Parametersatz aktiviert wird,
in dem sie ausgewählt wurden. Die Berechnung von ETR-3
beginnt, wenn Parametersatz 3 ausgewählt wird. Für den
nordamerikanischen Markt: Die ETR-Funktionen bieten
einen Motorüberlastschutz der Klasse 20 gemäß NEC.
MG11F503
Produkthandbuch
und der Motornennfrequenz
M,N
verglichen. Bei den Berech-
M,N
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6

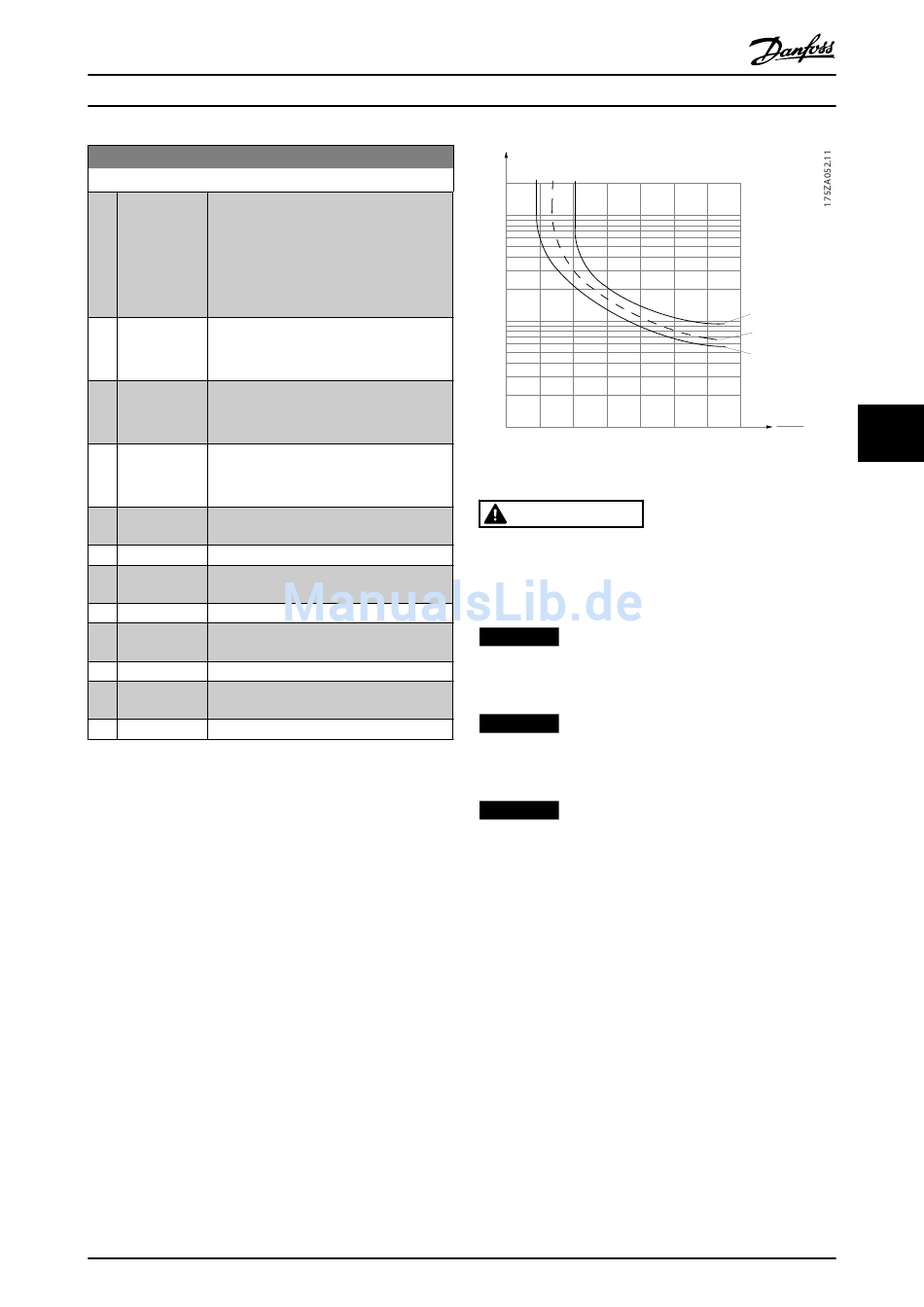

Abbildung 6.9
WARNUNG
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h., Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 V DC als
Thermistor-Versorgungsspannung.
HINWEIS
Die ETR-Timerfunktion funktioniert nicht, wenn
1-10 Motorart = [1] PM, Vollpol ist.
HINWEIS
Zur korrekten Funktion der ETR-Funktion muss die
Einstellung in Parameter 1-03 Drehmomentverhalten der
Last der Anwendung entsprechen (siehe Beschreibung
von Parameter 1-03 Drehmomentverhalten der Last).
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0 IMN
85
