Programmierung
▼
4.
Drücken Sie [ ] zur Auswahl von Anwendungsein-
stellungen.
5. Drücken Sie [OK].
6. Drücken Sie erneut [OK] zur Anzeige der Lüfter-
funktionen.
7. Drücken Sie [OK] zur Auswahl von Riemenbruch-
funktion.
▼
8.
Drücken Sie [ ] zur Auswahl von [2] Abschaltung.
Der Frequenzumrichter schaltet ab, wenn ein gebrochener
Lüfterriemen erkannt wird.
Wählen Sie Q1 Benutzer-Menü aus, um die selbst
zusammengestellten Parameter anzuzeigen.
Beispielsweise hat ein Klimageräte- oder Pumpenerstaus-
rüster Parameter während der werkseitigen
Inbetriebnahme ggf. im Benutzer-Menü vorprogrammiert,
damit sich die Inbetriebnahme bzw. die Feineinstellung am
Einsatzort einfacher gestaltet. Diese Parameter wählen Sie
unter 0-25 Benutzer-Menü aus. Sie können in diesem Menü
bis zu 20 verschiedene Parameter programmieren.
Wählen Sie Liste geänderte Par. aus, um folgende
Informationen zu erhalten:
•
die letzten 10 Änderungen. Mit den Navigations-
▲ ▼
tasten [ ] und [ ] können Sie zwischen den
letzten 10 geänderten Parametern wechseln.
•
Die seit der Werkseinstellung vorgenommenen
Änderungen.
Protokolle
Protokolle beinhaltet die grafische Darstellung der im
Display angezeigten Betriebsvariablen. Die Informationen
werden als Kurvenbilder angezeigt.
Nur unter 0-20 Displayzeile 1.1 und 0-24 Displayzeile 3
ausgewählte Anzeigeparameter können angezeigt werden.
Sie können bis zu 120 Abtastwerte zum späteren Abruf im
Speicher ablegen.
Schnellkonfiguration
Effizienter Parametersatz für HLK-Anwendungen
Die Parameter können allein über Kurzinbetriebnahme für
die meisten HLK-Anwendungen einfach eingestellt werden.
Bei Drücken der Taste [Quick Menu] werden die
verschiedenen Optionen im Quick-Menü aufgelistet. Siehe
auch Abbildung 6.1 und Tabelle 6.3 bis Tabelle 6.6.
Beispiel zur Verwendung der Quick Setup-Option
Gehen Sie wie folgt vor, um die Rampe-Ab Zeit auf 100 s
einzustellen:
1. Wählen Sie Kurzinbetriebnahme. In Kurzinbet-
riebnahme erscheint Parameter 0-01 Sprache.
2.
Drücken Sie wiederholt auf [
Parameter 3-42 Rampenzeit Ab 1 mit der Standard-
einstellung von 20 Sekunden erscheint.
3. Drücken Sie [OK].
MG11F503
Produkthandbuch
Die neue Rampe-Ab Zeit ist jetzt auf 100 Sekunden
eingestellt.
Über Kurzinbetriebnahme können Sie auf die 18 wichtigsten
Parameter des Frequenzumrichters zugreifen. Nach der
Programmierung ist der Frequenzumrichter betriebsbereit.
Die 18 Kurzinbetriebnahme-Parameter werden in Tabelle 6.2
angezeigt.
Parameter
Parameter 0-01 Sprache
Parameter 1-20 Motornennleistung [kW]
Parameter 1-21 Motornennleistung [PS]
Parameter 1-22 Motornennspannung
Parameter 1-23 Motornennfrequenz
Parameter 1-24 Motornennstrom
Parameter 1-25 Motornenndrehzahl
Parameter 1-28 Motordrehrichtungsprüfung
Parameter 3-41 Rampenzeit Auf 1
Parameter 3-42 Rampenzeit Ab 1
Parameter 4-11 Min. Drehzahl [UPM]
Parameter 4-12 Min. Frequenz [Hz]
Parameter 4-13 Max. Drehzahl [UPM]
Parameter 4-14 Max Frequenz [Hz]
3-19 Festdrehzahl Jog [UPM]
Parameter 3-11 Festdrehzahl Jog [Hz]
5-12 Klemme 27 Digitaleingang
▼
], bis
Parameter 5-40 Relaisfunktion
1) Die im Display angezeigten Informationen sind von der Auswahl in
0-02 Hz/UPM Umschaltung und 0-03 Ländereinstellungen abhängig.
Die Werkseinstellungen von 0-02 Hz/UPM Umschaltung und
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
◀
4.
Drücken Sie [ ], um die 3. Stelle vor dem Komma
hervorzuheben.
5.
Ändern Sie durch drücken von [
▶
6.
Drücken Sie [ ], um die Ziffer 2 hervorzuheben.
7.
Ändern Sie durch Drücken von [
8. Drücken Sie [OK].

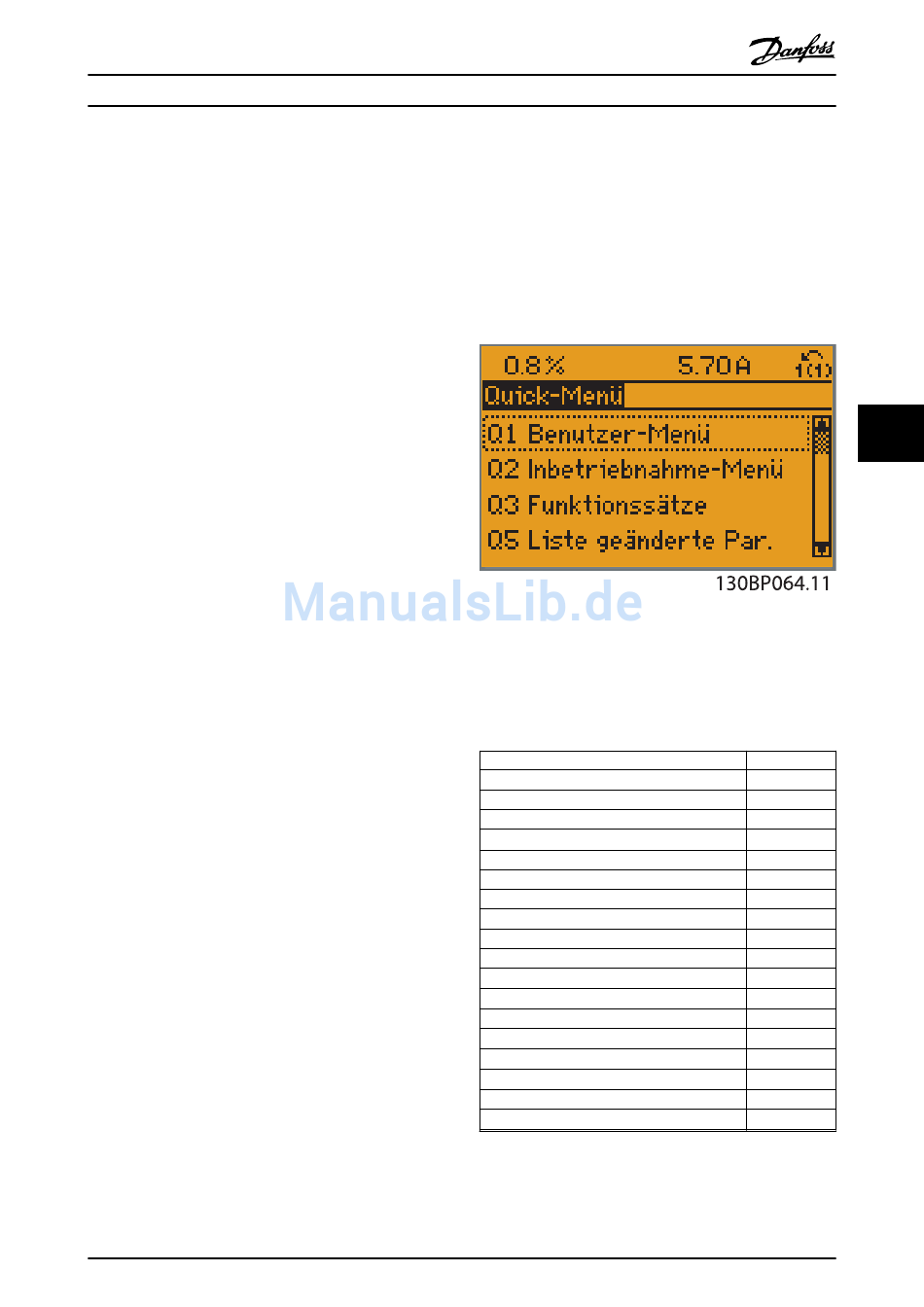

Abbildung 6.1 Quick-Menü-Ansicht
1)
1)
2)
Tabelle 6.2 Kurzinbetriebnahme-Parameter
▲
] 0 zu 1.
▼
] 2 zu 0.
[Einheiten]
[kW]
[Hp]
1) [V]
[Hz]
[A]
[UPM]
[Hz]
[s]
[s]
[UPM]
[Hz]
[UPM]
[Hz]
[UPM]
[Hz]
1)
