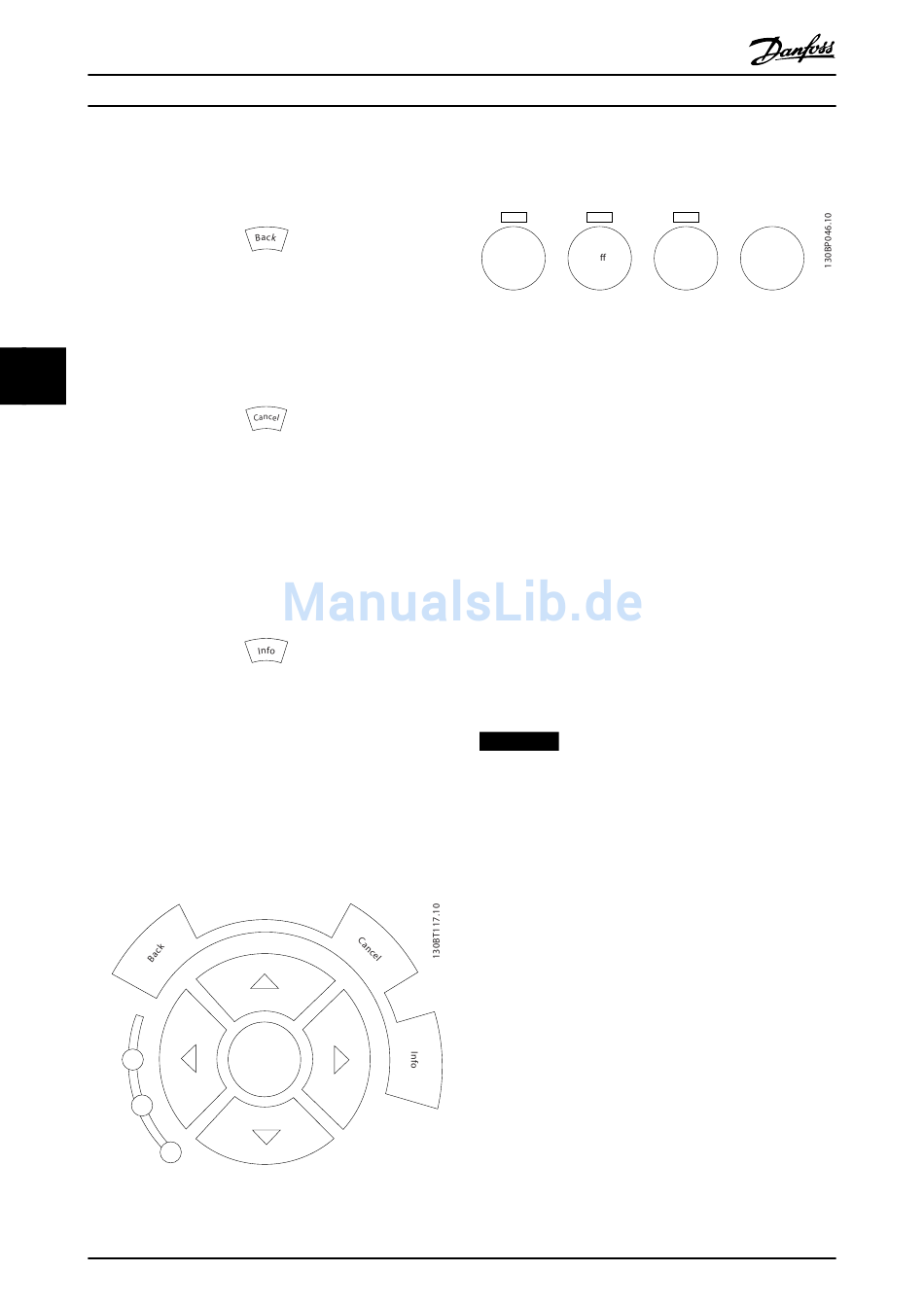

Betrieb des Frequenzumricht...
[Back]
[Back] bringt Sie zum früheren Schritt oder zur nächst-
höheren Ebene in der Navigationsstruktur.
Abbildung 5.8 Taste [Back]
[Cancel]
[Cancel] hebt die letzte Änderung/den letzten Befehl auf,
5 5
sofern die Anzeige nicht geändert wurde.
Abbildung 5.9 Taste [Cancel]
[Info]
[Info] zeigt Informationen zu einem Befehl, Parameter oder
einer Funktion im Anzeigefenster an. [Info] stellt bei Bedarf
detaillierte Informationen zur Verfügung.
Sie können den Infomodus verlassen, indem Sie entweder
[Info], [Back] oder [Cancel] drücken.
Abbildung 5.10 Taste [Info]
Navigationstasten
Die 4 Navigationstasten dienen zur Navigation zwischen
den verschiedenen Optionen im Quick-Menü, Hauptmenü
und Alarm Log. Bewegen Sie den Cursor mit den Tasten.
[OK]
[OK] dient zur Auswahl eines Parameters, der mit dem
Cursor markiert wurde. Auch die Änderung eines
Parameters ist möglich.
On
Warn
Alarm
Abbildung 5.11 Navigationstasten
66
®
VLT HVAC Drive FC 102
OK
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
Bedientasten
Bedientasten zur lokalen Bedienung befinden sich unten
an der Bedieneinheit.
Hand
O
on
Abbildung 5.12 Bedientasten
[Hand On]
[Hand on] ermöglicht die Steuerung des Frequenzum-
richters über das LCP 102. [Hand on] startet ebenfalls den
Motor und ermöglicht die Eingabe der Motordrehzahl mit
Hilfe der Navigationstasten. Sie können die Taste über
0-40 [Hand On]-LCP Taste [1] Aktivieren oder [0] Deaktivieren.
Die folgenden Steuersignale sind nach wie vor wirksam,
auch wenn [Hand on] (Hand-Betrieb) aktiviert ist.
•
[Hand On] - [Off ] - [Auto On].
•
Quittieren.
•
Motorfreilaufstopp invers.
•
Reversierung.
•
Parametersatzauswahl lsb – Parametersatzauswahl
msb.
•
Stoppbefehl über serielle Schnittstelle.
•
Schnellstopp.
•
DC-Bremse.
HINWEIS
Externe Stoppsignale, die durch Steuersignale oder einen
Feldbus aktiviert werden, heben einen über das LCP
erteilten Startbefehl auf.
[Off]
[Off ] dient zum Stoppen des angeschlossenen Motors. Sie
können die Taste über 0-41 [Off]-LCP Taste [1] Aktivieren
oder [0] Deaktivieren. Ist keine externe Stoppfunktion aktiv
und die Taste [Off ] inaktiv, können Sie den Motor nur
durch Unterbrechen der Netzversorgung stoppen.
[Auto On]
[Auto on] ermöglicht die Steuerung des Frequenzum-
richters über die Steuerklemmen und/oder serielle
Schnittstelle. Legen Sie ein Startsignal an den Steuer-
klemmen und/oder am Bus an, startet der
Frequenzumrichter. Sie können die Taste über 0-42 [Auto
On]-LCP Taste [1] Aktivieren oder [0] Deaktivieren.
Auto
Reset
on
