4.11.6. Ansprechzeit der STO-Funktion
Dies ist der Zeitraum vom Auftreten eines sicherheitsrelevanten Ereignisses der (aller) Komponenten bis zur Wiederherstellung des
sicheren Zustands durch das System. (Stopp-Kategorie 0 gemäß IEC 60204-1)
D ie Ansprechzeit vom stromlosen Zustand der STO-Eingänge bis zu einem Zustand des Umrichters, bei dem kein Drehmoment im
Motor generiert wird (STO aktiviert), beträgt weniger als 1 ms.
D ie Ansprechzeit vom stromlosen Zustand der STO-Eingänge bis zur Änderung des Überwachungsstatus beträgt weniger als 20 ms
D ie Ansprechzeit von der Erkennung eines Fehlers im STO-Schaltkreis durch den Umrichter bis zur „Fehler im Umrichter" Anzeige
über das Display/den Digitalausgang beträgt weniger als 20 ms.
4.11.7. Elektrischer STO-Anschluss
Die STO-Verkabelung muss vor versehentlichen Kurzschlüssen und unerlaubten Änderungen geschützt werden, die zu
einem Fehler des STO-Eingangssignals führen können. Für weitere Informationen siehe unten stehende Abbildungen.
Neben den unten stehenden Verkabelungsanweisungen für den STO-Schaltkreis, beachten Sie unbedingt Abschnitt 4. 1 0. 1 .
Empfohlene Installation zur Einhaltung der EMV-Vorschriften auf Seite 31.
Der Umrichter muss wie nachfolgend gezeigt verkabelt werden. Die am STO-Eingang anliegende 24 VDC Signalquelle kann über
die 24 VDC Versorgung des Umrichters oder eine externe 24 VDC Stromversorgung bereitgestellt werden.

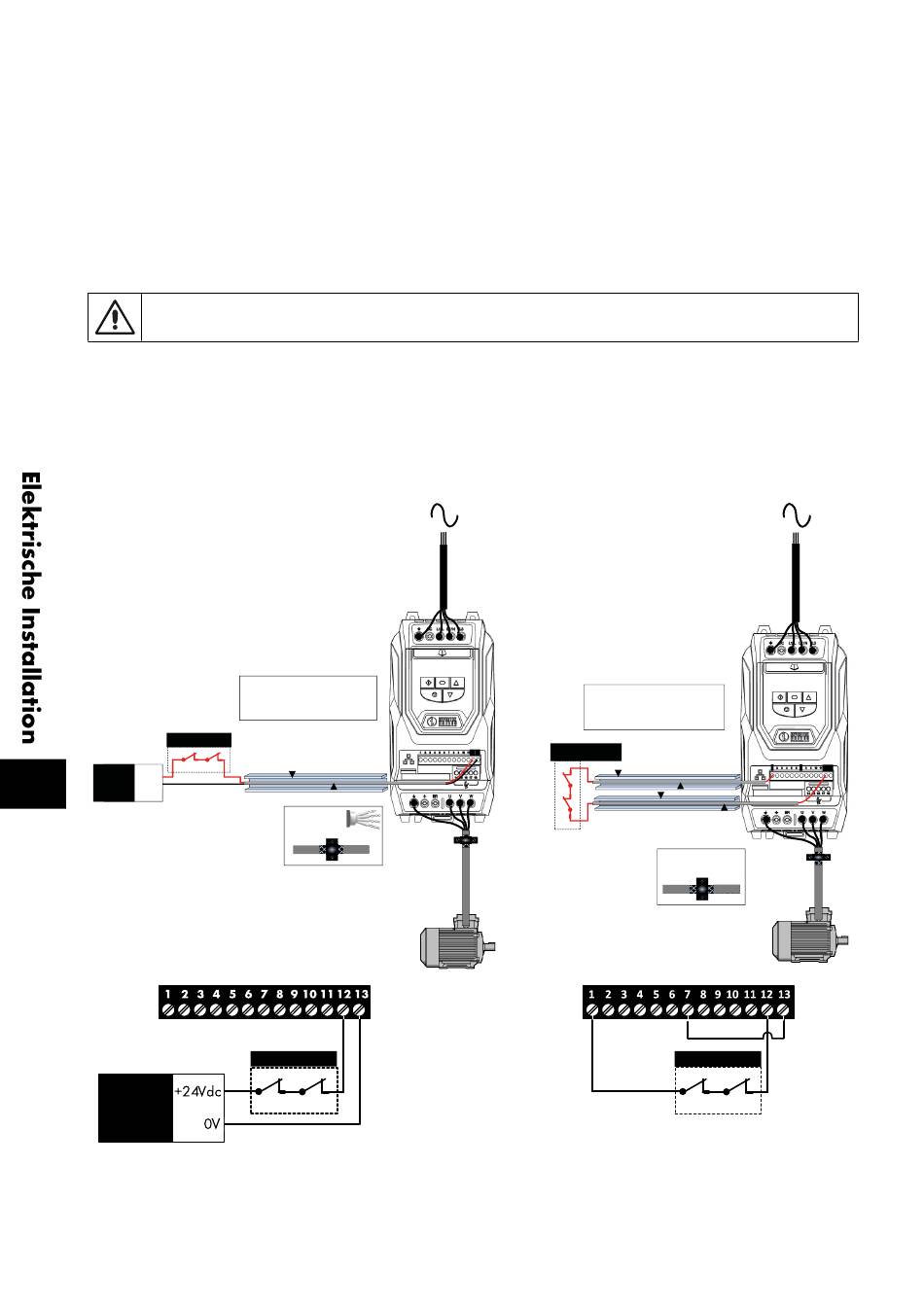

4.11.8. Empfohlene STO-Verkabelung
Mit einer externen 24 VDC Stromversorgung
Kabelschutzkanäle oder gleichwertiges
verwenden, um eine Kurzschluss des
STO-Kabels, zu einer externen
Spannungsquelle zu verhindern
Sicherheitsrelais
Sicherheitsrelais
+24Vdc
4
Externe
0V
+24Vdc
Spannung-
0V
sversorgung
- Paarweise
verdrillte Kabel
- Geschirmte Kabel
Externe
Spannung-
sversorgung
Hinweis: Die maximale Kabellänge zwischen Spannungsquelle und Umrichteranschlüssen darf 25 Meter nicht übersteigen.
34 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | Version 2.01
Kabelschutzkanäle oder gleichwertiges
verwenden, um eine Kurzschluss des
STO-Kabels, zu einer externen
Spannungsquelle zu verhindern
1213
- Paarweise
verdrillte Kabel
- Geschirmte Kabel
Drähte sollten gegen
Sicherheitsrelais
Kurzschluss geschützt
sein, wie oben gezeigt.
Über die 24 VDC Versorgung des Umrichters
Kabelschutzkanäle oder gleichwertiges
verwenden, um eine Kurzschluss des
STO-Kabels, zu einer externen
Spannungsquelle zu verhinder
Sicherheitsrelais
1213
Kabelschutzkanäle oder gleichwertiges
verwenden, um eine Kurzschluss des
STO-Kabels, zu einer externen
Spannungsquelle zu verhinder
Sicherheitsrelais
1
7
1213
Geschützte
Geschützte
geschirmte Kabel
geschirmte Kabel
Sicherheitsrelais
www.invertekdrives.com
1
7
