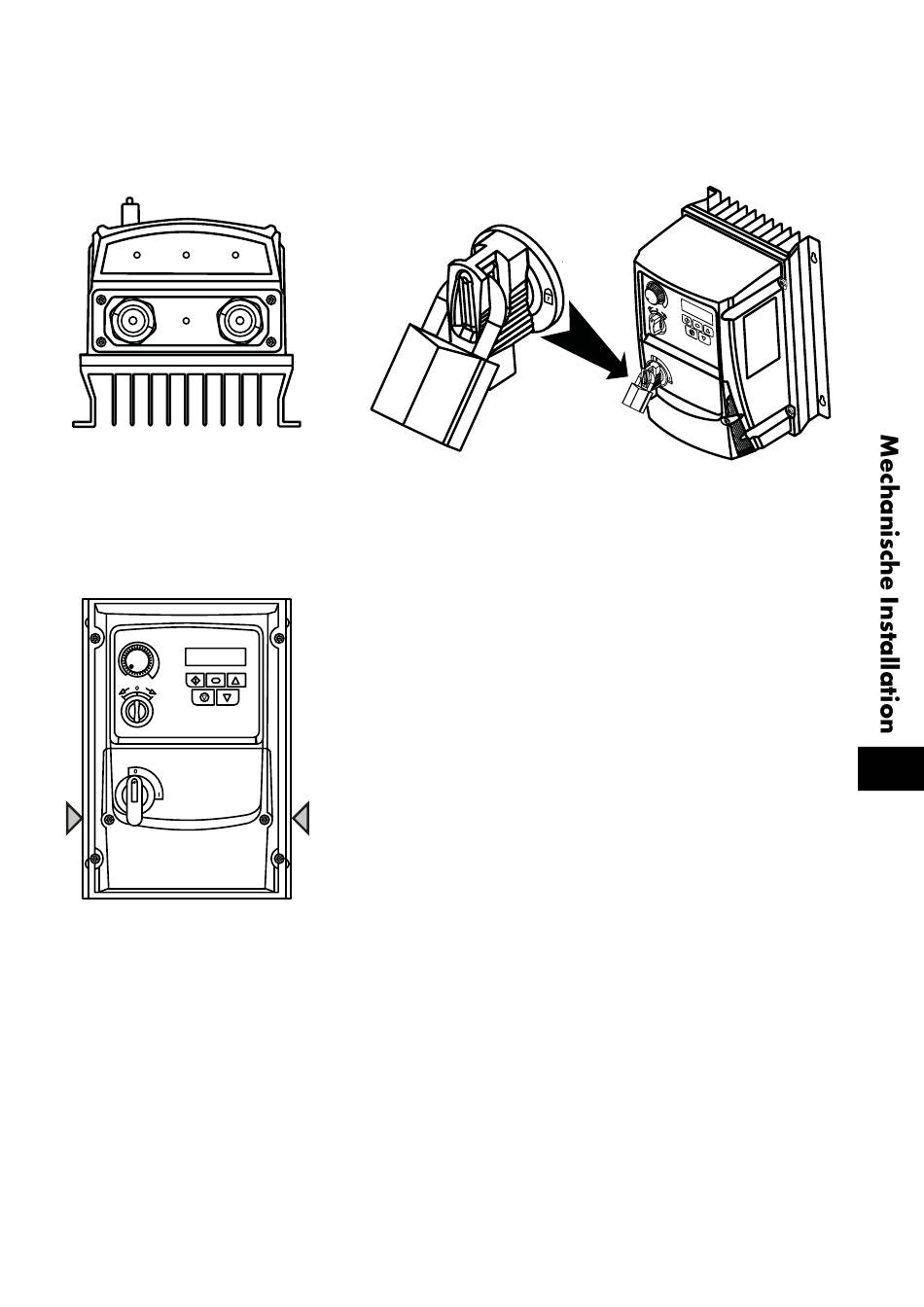

Netztrennschalter und Verriegelung
Bei geschalteten Modellen lässt sich der Netztrennschalter mithilfe eines standardmäßigen 20 mm-Vorhängeschlosses (nicht im
Lieferumfang enthalten) in „Off" (Aus)-Stellung verriegeln.
IP66 / NEMA 4X Durchführungsplatte
3.6. Entfernen der Anschlussabdeckung
Für den Zugriff auf die Anschlussklemmen muss die vordere Abdeckung des Umrichters wie dargestellt entfernt werden.
IP66 / NEMA 4X – Einheiten
Das Entfernen der Schrauben an der Vorderseite des Produktes erlaubt den Zugriff auf die Anschlussklemmen, wie unten dargestellt.
3.7. Routinemäßige Wartung
Der Umrichter ist in den Routinewartungsplan zu integrieren, um stets optimale Betriebsbedingungen zu gewährleisten. Dazu gehören
folgende Aspekte:
D ie Umgebungstemperatur muss gleich dem oder niedriger als der Wert sein, der angegeben wird im Abschnitt 10. 1 .
Umgebungsbedingungen.
D ie Lüfter des Kühlkörpers (falls montiert) drehen sich ohne Probleme und sind staubfrei.
D as Gehäuse, in dem der Umrichter installiert ist, muss frei von Staub und Kondensation sein; außerdem sollten Lüfter und Luftfilter
auf einen korrekten Luftstrom überprüft werden.
Außerdem sollten alle elektrischen Anschlüsse überprüft werden, um sicherzustellen, dass alle Schraubanschlüsse fest angezogen sind
und die Versorgungsleitungen keine Anzeichen von Hitzeschäden aufweisen.
www.invertekdrives.com
IP66 / NEMA 4X – Verriegelung der Einheit
Version 1.20 | Optidrive ODE-3 IP66 für den Außenbereich Benutzerhandbuch | 9
