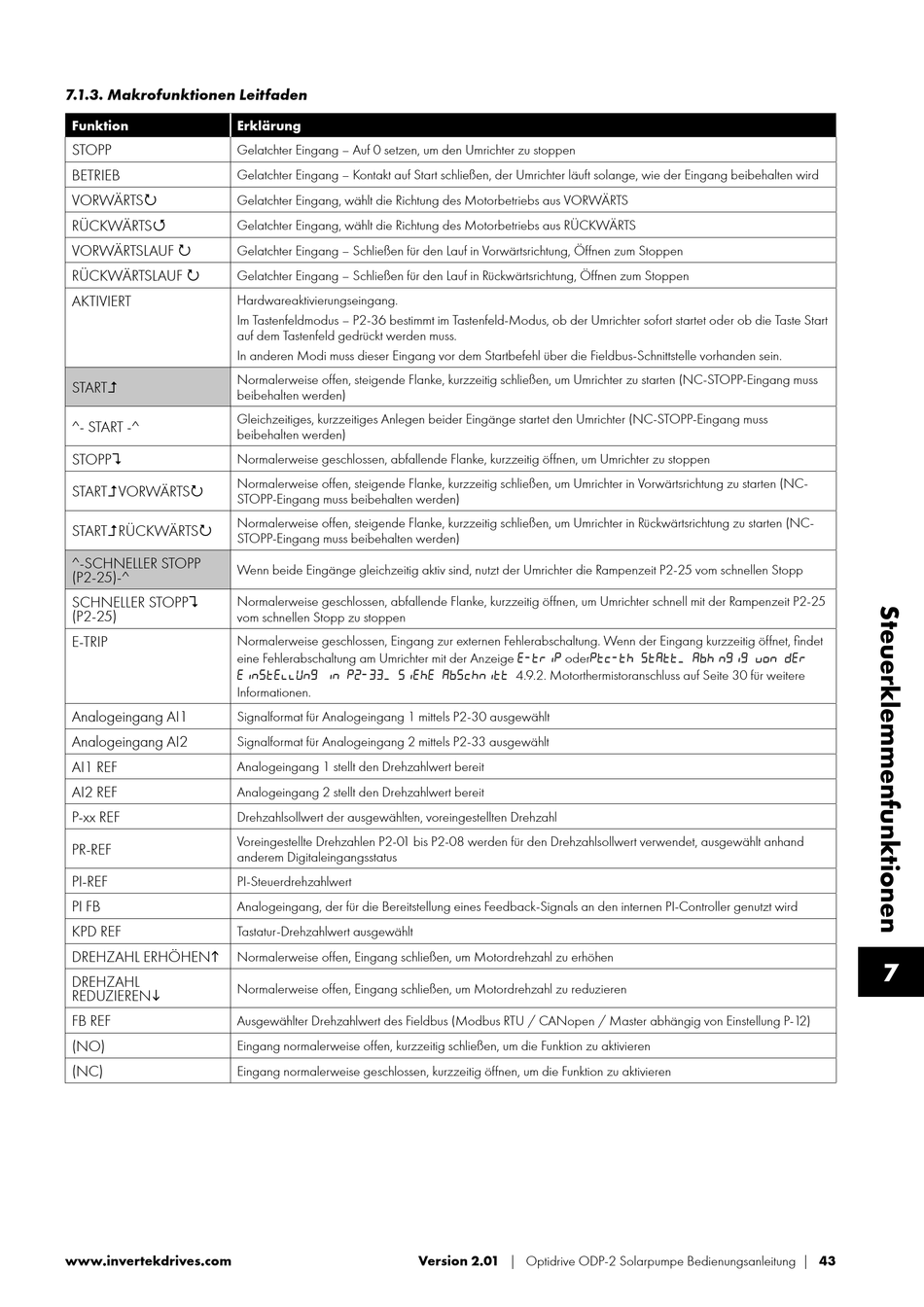

7.1.3. Makrofunktionen Leitfaden

Funktion

Erklärung
STOPP Gelatchter Eingang – Auf 0 setzen, um den Umrichter zu stoppen
BETRIEB
Gelatchter Eingang – Kontakt auf Start schließen, der Umrichter läuft solange, wie der Eingang beibehalten wird
VORWÄRTS
Gelatchter Eingang, wählt die Richtung des Motorbetriebs aus VORWÄRTS
RÜCKWÄRTS
Gelatchter Eingang, wählt die Richtung des Motorbetriebs aus RÜCKWÄRTS
VORWÄRTSLAUF 
Gelatchter Eingang – Schließen für den Lauf in Vorwärtsrichtung, Öffnen zum Stoppen
RÜCKWÄRTSLAUF 
Gelatchter Eingang – Schließen für den Lauf in Rückwärtsrichtung, Öffnen zum Stoppen
AKTIVIERT Hardwareaktivierungseingang.
Im Tastenfeldmodus – P2-36 bestimmt im Tastenfeld-Modus, ob der Umrichter sofort startet oder ob die Taste Start
auf dem Tastenfeld gedrückt werden muss.
In anderen Modi muss dieser Eingang vor dem Startbefehl über die Fieldbus-Schnittstelle vorhanden sein.
Normalerweise offen, steigende Flanke, kurzzeitig schließen, um Umrichter zu starten (NC-STOPP-Eingang muss
START
beibehalten werden)
Gleichzeitiges, kurzzeitiges Anlegen beider Eingänge startet den Umrichter (NC-STOPP-Eingang muss
^- START -^
beibehalten werden)
STOPP
Normalerweise geschlossen, abfallende Flanke, kurzzeitig öffnen, um Umrichter zu stoppen
Normalerweise offen, steigende Flanke, kurzzeitig schließen, um Umrichter in Vorwärtsrichtung zu starten (NC-
STARTVORWÄRTS
STOPP-Eingang muss beibehalten werden)
Normalerweise offen, steigende Flanke, kurzzeitig schließen, um Umrichter in Rückwärtsrichtung zu starten (NC-
STARTRÜCKWÄRTS
STOPP-Eingang muss beibehalten werden)
^-SCHNELLER STOPP
Wenn beide Eingänge gleichzeitig aktiv sind, nutzt der Umrichter die Rampenzeit P2-25 vom schnellen Stopp
(P2-25)-^
SCHNELLER STOPP Normalerweise geschlossen, abfallende Flanke, kurzzeitig öffnen, um Umrichter schnell mit der Rampenzeit P2-25
(P2-25)
vom schnellen Stopp zu stoppen
E-TRIP Normalerweise geschlossen, Eingang zur externen Fehlerabschaltung. Wenn der Eingang kurzzeitig öffnet, findet
eine Fehlerabschaltung am Umrichter mit der Anzeige  oder sa, aägg v 
sg  .  s 4.9.2. Motorthermistoranschluss auf Seite 30 für weitere
Informationen.
Analogeingang AI1
Signalformat für Analogeingang 1 mittels P2-30 ausgewählt
Analogeingang AI2
Signalformat für Analogeingang 2 mittels P2-33 ausgewählt
AI1 REF
Analogeingang 1 stellt den Drehzahlwert bereit
AI2 REF
Analogeingang 2 stellt den Drehzahlwert bereit
P-xx REF
Drehzahlsollwert der ausgewählten, voreingestellten Drehzahl
Voreingestellte Drehzahlen P2-01 bis P2-08 werden für den Drehzahlsollwert verwendet, ausgewählt anhand
PR-REF
anderem Digitaleingangsstatus
PI-REF
PI-Steuerdrehzahlwert
PI FB
Analogeingang, der für die Bereitstellung eines Feedback-Signals an den internen PI-Controller genutzt wird
KPD REF
Tastatur-Drehzahlwert ausgewählt
DREHZAHL ERHÖHEN
Normalerweise offen, Eingang schließen, um Motordrehzahl zu erhöhen
DREHZAHL
Normalerweise offen, Eingang schließen, um Motordrehzahl zu reduzieren
REDUZIEREN
FB REF
Ausgewählter Drehzahlwert des Fieldbus (Modbus RTU / CANopen / Master abhängig von Einstellung P-12)
(NO)
Eingang normalerweise offen, kurzzeitig schließen, um die Funktion zu aktivieren
(NC)
Eingang normalerweise geschlossen, kurzzeitig öffnen, um die Funktion zu aktivieren
