1.3.3. Solar Pumping Application Settings
Par.
P8-18
MPPT Mindestspannung
Definiert die Mindest-Zwischenkreisspannung, die durch Berechnung der MPPT-Steuerung erzielt werden kann.
Der in P8-18 eingestellte Wert entspricht der von der PV-Anlage (VMP) bereitgestellten Spannung beim maximalen Leistungspunkt mit
minimaler Sonneneinstrahlung, bei der der Pumpenbetrieb zu erwarten ist.
P8-19
MPPT Maximale Betriebsspannung
Definiert die maximale Zwischenkreisspannung, die durch Berechnung der MPPT-Steuerung erzielt werden kann.
Der in P8-19 eingestellte Wert entspricht der von der PV-Anlage (VMP) bereitgestellten Spannung beim maximalen Leistungspunkt mit
maximaler Sonneneinstrahlung, bei der der Pumpenbetrieb zu erwarten ist.
P8-20
MPPT Spannungsschwankung
Dieser Parameter definiert die Wiederholungsspannung des MPPT-Algorithmus. Das MPPT-System testet fortwährend, ob der maximale
Leistungspunkt des Systems gefunden wurde. Um dies vorzunehmen, müssen wir die Auflösung der MPPT-Steuerung in VDC auswählen.
1.3.4. Standby-/Aufwachparametereinstellungen
Par.
P8-14
Standby-Modus
Dieser Parameter wählt die Variablen aus, die den Umrichter dazu veranlassen, in den Standby-(Sleep-)Modus zu schalten.
Standardmäßig ist dieser Parameter auf 0 eingestellt, was bedeutet, dass der Standby-Modus basierend auf der Pumpendrehzahl
ausgewählt wird. Eine Einstellung auf 1 konfiguriert jedoch den Umrichter so, dass er in den Standby-Modus schaltet und basierend
auf der Spannung des DC-Bus „aufwacht".
Falls ein Solareinstrahlungssensor verwendet wird, sollte diese Einstellung auf 2 verändert werden.
P8-15
Aktivierungsebene Standby
Mit P8-14 = 1 sollte dieser Parameter bei der Zwischenkreisspannung als % von 1000 V eingestellt werden, unterhalb dessen der
Umrichter die Pumpendrehzahl verlangsamt und im Standby-Modus wartet, bis der DC-Bus die Aufwachebene übersteigt. 45,0 % =
450 VDC.
P2-27
Standby-Aktivierung Verzögerungszeit
Dieser Parameter stellt die Verzögerungszeit in Sekunden ein, welche die Zwischenkreisspannung unterhalb der in P8-15 eingestellten
Aktivierungsebene halten muss, damit der Umrichter in den Standby-/Ruhemodus gehen kann.
P8-16
Standby-Aufwachstufe
Dieser Parameter stellt die Zwischenkreisspannung in % von 1000 V ein. Oberhalb dieser wacht der Umrichter aus dem Standby-/
Ruhemodus auf, läuft an und erhöht die Pumpendrehzahl.
53,0 % = 530 VDC
P8-17
Standby-Aufwachverzögerungszeit
Dieser Parameter stellt die Verzögerungszeit in Sekunden ein, bei der der Standby-Aufwachzustand vorhanden sein muss, bevor der
Umrichter die Aufwachfrequenz einleitet und den Standby-(Sleep-)Modus verlässt.
1.3.5. Mindeststeuerungsanforderungen für den grundlegenden Betrieb
Der Solarpumpenantrieb P2 ist ein sehr flexibles Produkt, das auf verschiedene Arten gesteuert werden kann. Um den Antrieb zu
betreiben finden Sie genauere Informationen in Abschnitt 9. Serielle Kommunikation, am Antrieb muss die STO-Schaltung geschlossen
sein (siehe Abschnitt 4. 1 1. Safe Torque Off (Sicher abgeschaltetes Moment)) und die Antriebsfreigabe, die über den Digitaleingang 1
bereitgestellt wird, wie unten gezeigt. Bitte beachten Sie, dass wenn die STO - Funktion nicht verwendet wird in der Anwendung wird
die Verdrahtung dennoch benötigt und eine Verbindung zwischen den Klemmen T1-T12 und T9-T13 muss vorhanden sein.

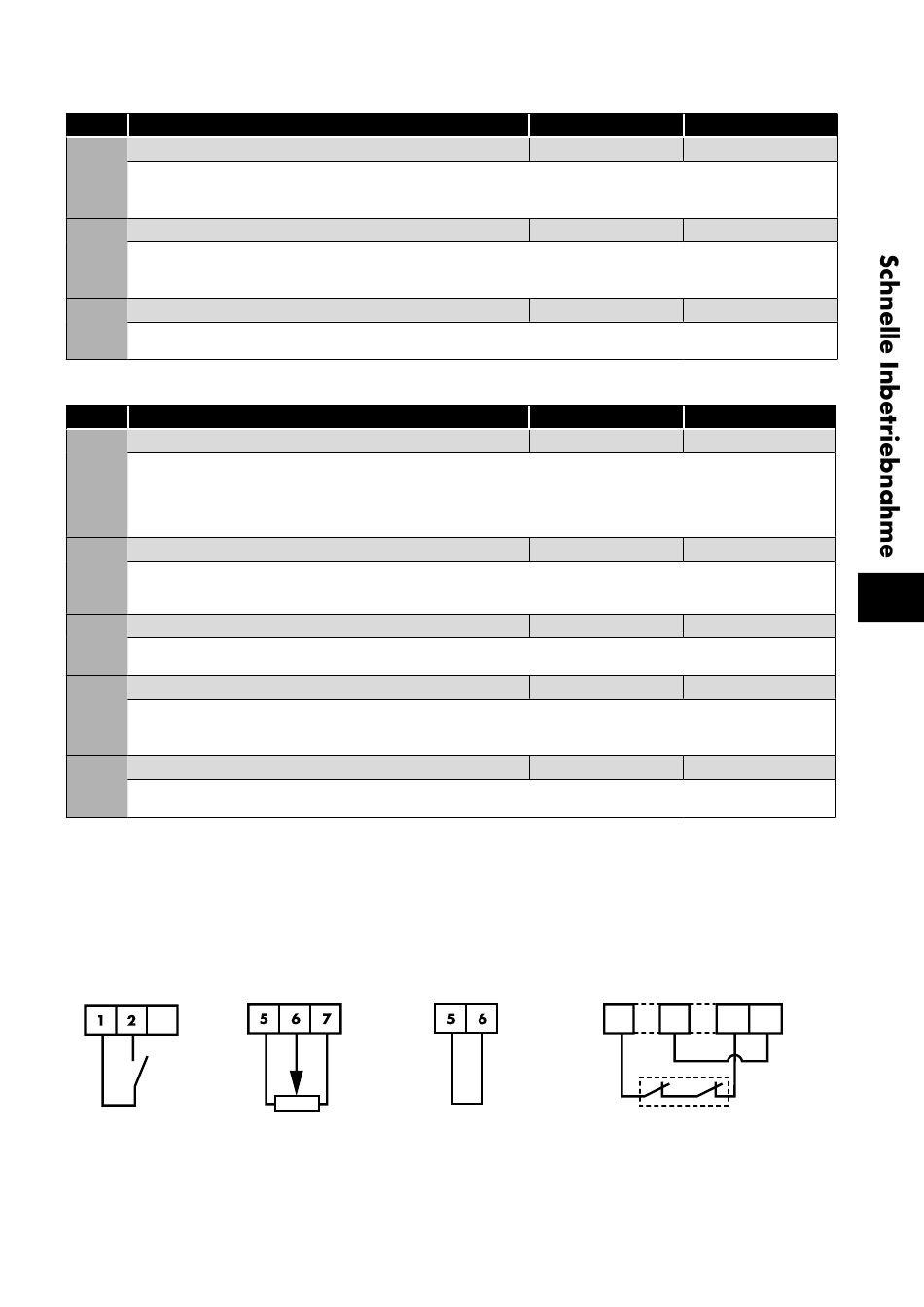

Erforderliche minimale Steuerverdrahtung für den Basisbetrieb
Start/Stopp
3
Verknüpfen Sie
T1 mit T2, um
zu starten und
öffnen Sie, um zu
stoppen
