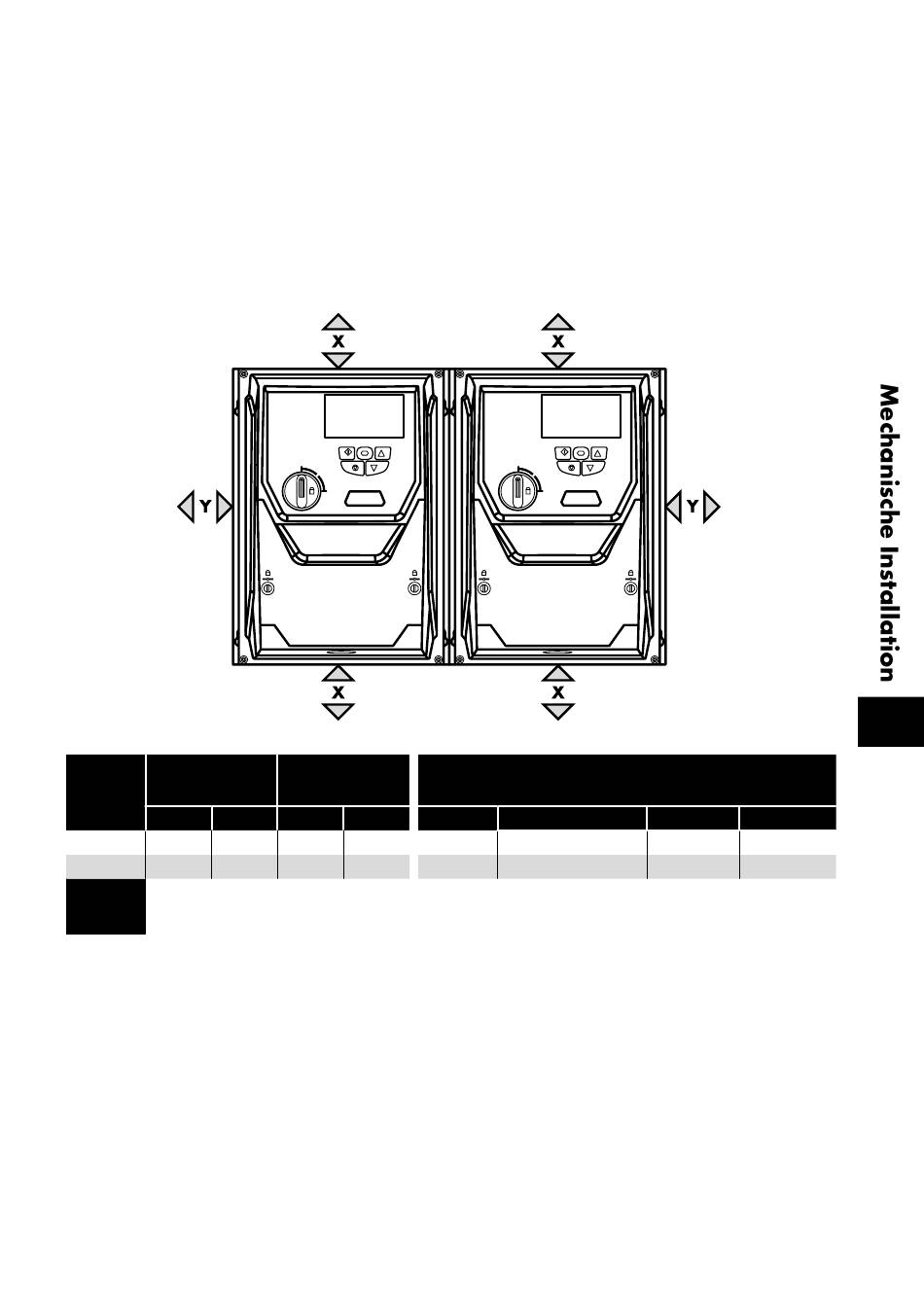

3.8. Leitlinien für die Montage (IP66-Einheiten)
S tellen Sie vor der Montage sicher, dass der gewählte Installationsort die unter
Abschnitt 10. 1 . Umgebung angegebenen Umgebungsbedingungen für den Umrichter erfüllt
D er Umrichter ist senkrecht auf einer ebenen Oberfläche zu installieren
D ie in der nachfolgenden Tabelle angegebenen Mindest-Montageabstände sind einzuhalten
I nstallationsort und Befestigungsmittel sollten für das Gewicht der Umrichter geeignet sein
Markieren Sie die Bohrlöcher, indem Sie entweder den Umrichter als Schablone oder die o.a. Abmessungen verwenden
Z ur Einhaltung der Schutzklasse müssen geeignete Kabeldurchführungen verwendet werden. Die Aussparungen für Strom-
und Motorkabel sind bereits ins Gehäuse integriert. Die empfohlenen Größen für die Kabeldurchführungen finden Sie oben.
Durchführungen für Steuerkabel können je nach Anforderungen gebohrt werden.
X
oberhalb &
Baugröße
unterhalb
mm
in
2
200
7,87
3
200
7,87
Der typische Wärmeverlust des Umrichters entspricht etwa 3 % der Betriebslastbedingungen.
HINWEIS
Oben genannte Werte sind nur Richtwerte und die Betriebsumgebungstemperatur des Umrichters MUSS zu jedem Zeitpunkt
eingehalten werden.
www.invertekdrives.com
OFF
PWR
ON
Y
beide Seiten
mm
in
Baugröße
10
0,39
2
10
0,39
3
Version 2.01 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | 23
OFF
PWR
ON
Kabelverschraubungsgrößen
Netzzuleitungskabel
Motorkabel
M25 (PG21)
M25 (PG21)
M25 (PG21)
M25 (PG21)
3
Steuerkabel
M20 (PG13,5)
M20 (PG13,5)
