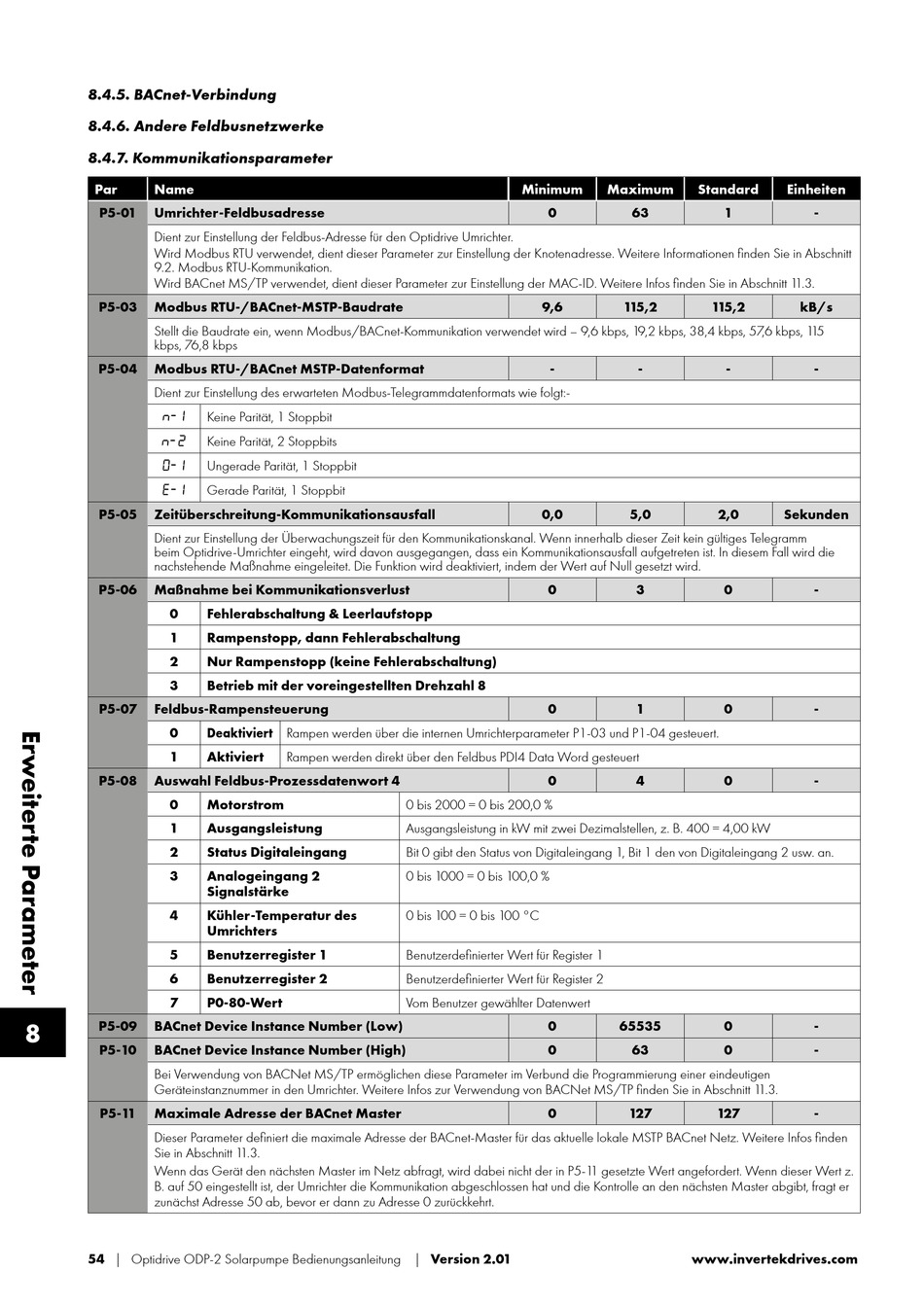

Invertek Drives Optidrive ODP-2 Solarpumpe Bedienungsanleitung Seite 54

8.4.5. BACnet-Verbindung
8.4.6. Andere Feldbusnetzwerke
8.4.7. Kommunikationsparameter
Par Name
P5-01 Umrichter-Feldbusadresse
Dient zur Einstellung der Feldbus-Adresse für den Optidrive Umrichter.
Wird Modbus RTU verwendet, dient dieser Parameter zur Einstellung der Knotenadresse. Weitere Informationen finden Sie in Abschnitt
9.2. Modbus RTU-Kommunikation.
Wird BACnet MS/TP verwendet, dient dieser Parameter zur Einstellung der MAC-ID. Weitere Infos finden Sie in Abschnitt 1 1.3.
P5-03 Modbus RTU-/BACnet-MSTP-Baudrate
Stellt die Baudrate ein, wenn Modbus/BACnet-Kommunikation verwendet wird – 9,6 kbps, 19,2 kbps, 38,4 kbps, 57,6 kbps, 1 15
kbps, 76,8 kbps
P5-04 Modbus RTU-/BACnet MSTP-Datenformat
Dient zur Einstellung des erwarteten Modbus-Telegrammdatenformats wie folgt:-




P5-05 Zeitüberschreitung-Kommunikationsausfall
Dient zur Einstellung der Überwachungszeit für den Kommunikationskanal. Wenn innerhalb dieser Zeit kein gültiges Telegramm
beim Optidrive-Umrichter eingeht, wird davon ausgegangen, dass ein Kommunikationsausfall aufgetreten ist. In diesem Fall wird die
nachstehende Maßnahme eingeleitet. Die Funktion wird deaktiviert, indem der Wert auf Null gesetzt wird.
P5-06 Maßnahme bei Kommunikationsverlust
0
1
2
3
P5-07 Feldbus-Rampensteuerung
0
1
P5-08 Auswahl Feldbus-Prozessdatenwort 4
0
1
2
3
4
5
6
7
8
P5-09 BACnet Device Instance Number (Low)
P5-10 BACnet Device Instance Number (High)
Bei Verwendung von BACNet MS/TP ermöglichen diese Parameter im Verbund die Programmierung einer eindeutigen
Geräteinstanznummer in den Umrichter. Weitere Infos zur Verwendung von BACNet MS/TP finden Sie in Abschnitt 1 1.3.
P5-11 Maximale Adresse der BACnet Master
Dieser Parameter definiert die maximale Adresse der BACnet-Master für das aktuelle lokale MSTP BACnet Netz. Weitere Infos finden
Sie in Abschnitt 1 1.3.
Wenn das Gerät den nächsten Master im Netz abfragt, wird dabei nicht der in P5-1 1 gesetzte Wert angefordert. Wenn dieser Wert z.
B. auf 50 eingestellt ist, der Umrichter die Kommunikation abgeschlossen hat und die Kontrolle an den nächsten Master abgibt, fragt er
zunächst Adresse 50 ab, bevor er dann zu Adresse 0 zurückkehrt.
54 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | Version 2.01
Keine Parität, 1 Stoppbit
Keine Parität, 2 Stoppbits
Ungerade Parität, 1 Stoppbit
Gerade Parität, 1 Stoppbit
Fehlerabschaltung & Leerlaufstopp
Rampenstopp, dann Fehlerabschaltung
Nur Rampenstopp (keine Fehlerabschaltung)
Betrieb mit der voreingestellten Drehzahl 8
Deaktiviert Rampen werden über die internen Umrichterparameter P1-03 und P1-04 gesteuert.
Aktiviert
Rampen werden direkt über den Feldbus PDI4 Data Word gesteuert
Motorstrom
Ausgangsleistung
Status Digitaleingang
Analogeingang 2
Signalstärke
Kühler-Temperatur des
Umrichters
Benutzerregister 1
Benutzerregister 2
P0-80-Wert
Minimum
0
9,6
-
0,0
0
0
0
0 bis 2000 = 0 bis 200,0 %
Ausgangsleistung in kW mit zwei Dezimalstellen, z. B. 400 = 4,00 kW
Bit 0 gibt den Status von Digitaleingang 1, Bit 1 den von Digitaleingang 2 usw. an.
0 bis 1000 = 0 bis 100,0 %
0 bis 100 = 0 bis 100 °C
Benutzerdefinierter Wert für Register 1
Benutzerdefinierter Wert für Register 2
Vom Benutzer gewählter Datenwert
0
0
0
Maximum Standard
63 1
115,2 115,2
- -
5,0 2,0
3 0
1 0
4 0
65535 0
63 0
127 127
www.invertekdrives.com
Einheiten
-
kB/s
-
Sekunden
-
-
-
-
-
-
