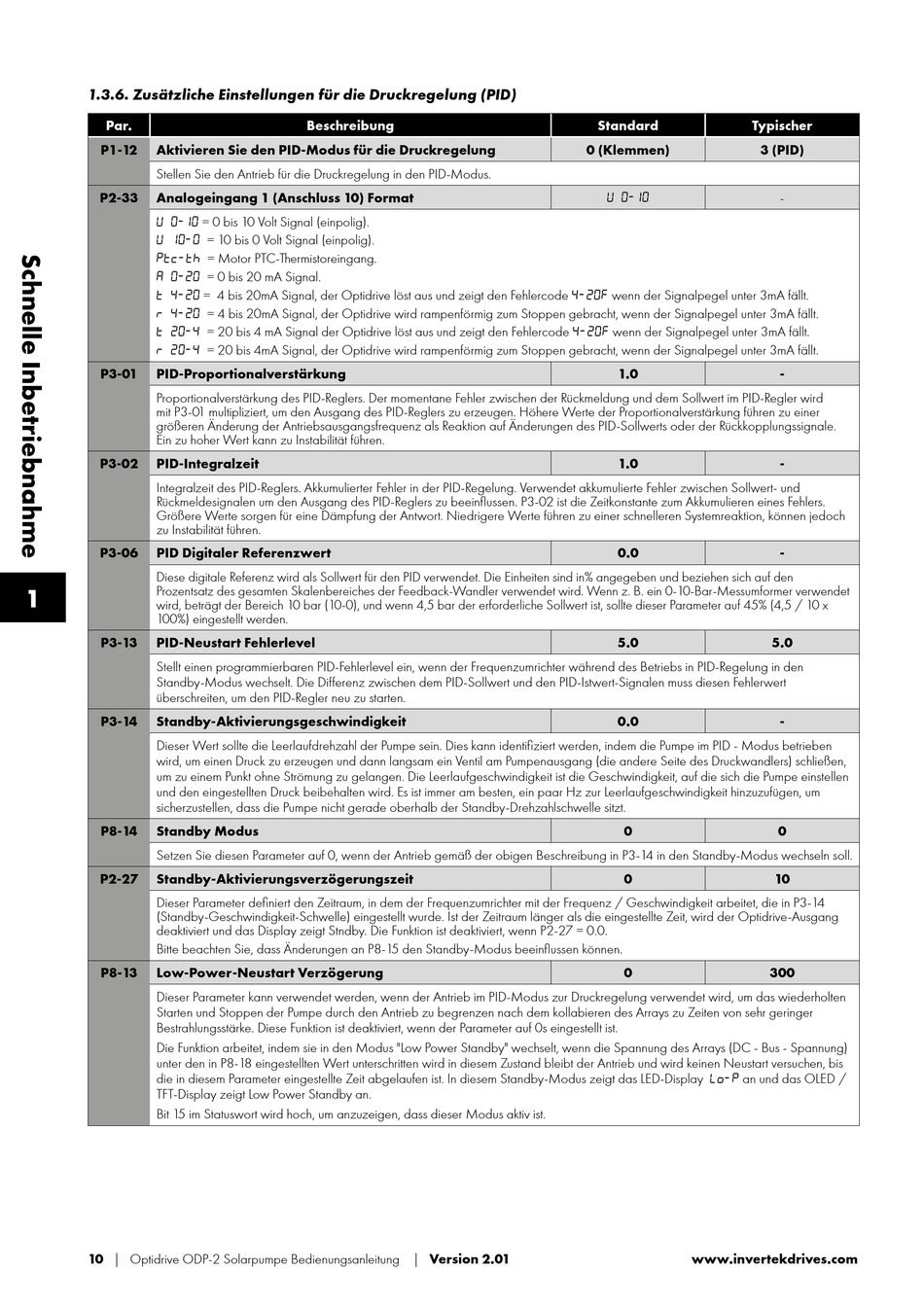

1.3.6. Zusätzliche Einstellungen für die Druckregelung (PID)
Par.
P1-12
Aktivieren Sie den PID-Modus für die Druckregelung
Stellen Sie den Antrieb für die Druckregelung in den PID-Modus.
P2-33
Analogeingang 1 (Anschluss 10) Format
= 0 bis 10 Volt Signal (einpolig).
= 10 bis 0 Volt Signal (einpolig).
= Motor PTC-Thermistoreingang.
= 0 bis 20 mA Signal.
= 4 bis 20mA Signal, der Optidrive löst aus und zeigt den Fehlercode wenn der Signalpegel unter 3mA fällt.
= 4 bis 20mA Signal, der Optidrive wird rampenförmig zum Stoppen gebracht, wenn der Signalpegel unter 3mA fällt.
= 20 bis 4 mA Signal der Optidrive löst aus und zeigt den Fehlercode wenn der Signalpegel unter 3mA fällt.
= 20 bis 4mA Signal, der Optidrive wird rampenförmig zum Stoppen gebracht, wenn der Signalpegel unter 3mA fällt.
P3-01
PID-Proportionalverstärkung
Proportionalverstärkung des PID-Reglers. Der momentane Fehler zwischen der Rückmeldung und dem Sollwert im PID-Regler wird
mit P3-01 multipliziert, um den Ausgang des PID-Reglers zu erzeugen. Höhere Werte der Proportionalverstärkung führen zu einer
größeren Änderung der Antriebsausgangsfrequenz als Reaktion auf Änderungen des PID-Sollwerts oder der Rückkopplungssignale.
Ein zu hoher Wert kann zu Instabilität führen.
P3-02
PID-Integralzeit
Integralzeit des PID-Reglers. Akkumulierter Fehler in der PID-Regelung. Verwendet akkumulierte Fehler zwischen Sollwert- und
Rückmeldesignalen um den Ausgang des PID-Reglers zu beeinflussen. P3-02 ist die Zeitkonstante zum Akkumulieren eines Fehlers.
Größere Werte sorgen für eine Dämpfung der Antwort. Niedrigere Werte führen zu einer schnelleren Systemreaktion, können jedoch
zu Instabilität führen.
P3-06
PID Digitaler Referenzwert
Diese digitale Referenz wird als Sollwert für den PID verwendet. Die Einheiten sind in% angegeben und beziehen sich auf den
1
Prozentsatz des gesamten Skalenbereiches der Feedback-Wandler verwendet wird. Wenn z. B. ein 0-10-Bar-Messumformer verwendet
wird, beträgt der Bereich 10 bar (10-0), und wenn 4,5 bar der erforderliche Sollwert ist, sollte dieser Parameter auf 45% (4,5 / 10 x
100%) eingestellt werden.
P3-13
PID-Neustart Fehlerlevel
Stellt einen programmierbaren PID-Fehlerlevel ein, wenn der Frequenzumrichter während des Betriebs in PID-Regelung in den
Standby-Modus wechselt. Die Differenz zwischen dem PID-Sollwert und den PID-Istwert-Signalen muss diesen Fehlerwert
überschreiten, um den PID-Regler neu zu starten.
P3-14
Standby-Aktivierungsgeschwindigkeit
Dieser Wert sollte die Leerlaufdrehzahl der Pumpe sein. Dies kann identifiziert werden, indem die Pumpe im PID - Modus betrieben
wird, um einen Druck zu erzeugen und dann langsam ein Ventil am Pumpenausgang (die andere Seite des Druckwandlers) schließen,
um zu einem Punkt ohne Strömung zu gelangen. Die Leerlaufgeschwindigkeit ist die Geschwindigkeit, auf die sich die Pumpe einstellen
und den eingestellten Druck beibehalten wird. Es ist immer am besten, ein paar Hz zur Leerlaufgeschwindigkeit hinzuzufügen, um
sicherzustellen, dass die Pumpe nicht gerade oberhalb der Standby-Drehzahlschwelle sitzt.
P8-14
Standby Modus
Setzen Sie diesen Parameter auf 0, wenn der Antrieb gemäß der obigen Beschreibung in P3-14 in den Standby-Modus wechseln soll.
P2-27
Standby-Aktivierungsverzögerungszeit
Dieser Parameter definiert den Zeitraum, in dem der Frequenzumrichter mit der Frequenz / Geschwindigkeit arbeitet, die in P3-14
(Standby-Geschwindigkeit-Schwelle) eingestellt wurde. Ist der Zeitraum länger als die eingestellte Zeit, wird der Optidrive-Ausgang
deaktiviert und das Display zeigt Stndby. Die Funktion ist deaktiviert, wenn P2-27 = 0.0.
Bitte beachten Sie, dass Änderungen an P8-15 den Standby-Modus beeinflussen können.
P8-13
Low-Power-Neustart Verzögerung
Dieser Parameter kann verwendet werden, wenn der Antrieb im PID-Modus zur Druckregelung verwendet wird, um das wiederholten
Starten und Stoppen der Pumpe durch den Antrieb zu begrenzen nach dem kollabieren des Arrays zu Zeiten von sehr geringer
Bestrahlungsstärke. Diese Funktion ist deaktiviert, wenn der Parameter auf 0s eingestellt ist.
Die Funktion arbeitet, indem sie in den Modus "Low Power Standby" wechselt, wenn die Spannung des Arrays (DC - Bus - Spannung)
unter den in P8-18 eingestellten Wert unterschritten wird in diesem Zustand bleibt der Antrieb und wird keinen Neustart versuchen, bis
die in diesem Parameter eingestellte Zeit abgelaufen ist. In diesem Standby-Modus zeigt das LED-Display an und das OLED /
TFT-Display zeigt Low Power Standby an.
Bit 15 im Statuswort wird hoch, um anzuzeigen, dass dieser Modus aktiv ist.
10 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | Version 2.01
Beschreibung
Standard
Typischer
0 (Klemmen)
3 (PID)
1.0
1.0
0.0
5.0
0.0
0
0
0
www.invertekdrives.com
-
-
-
-
5.0
-
0
10
300
