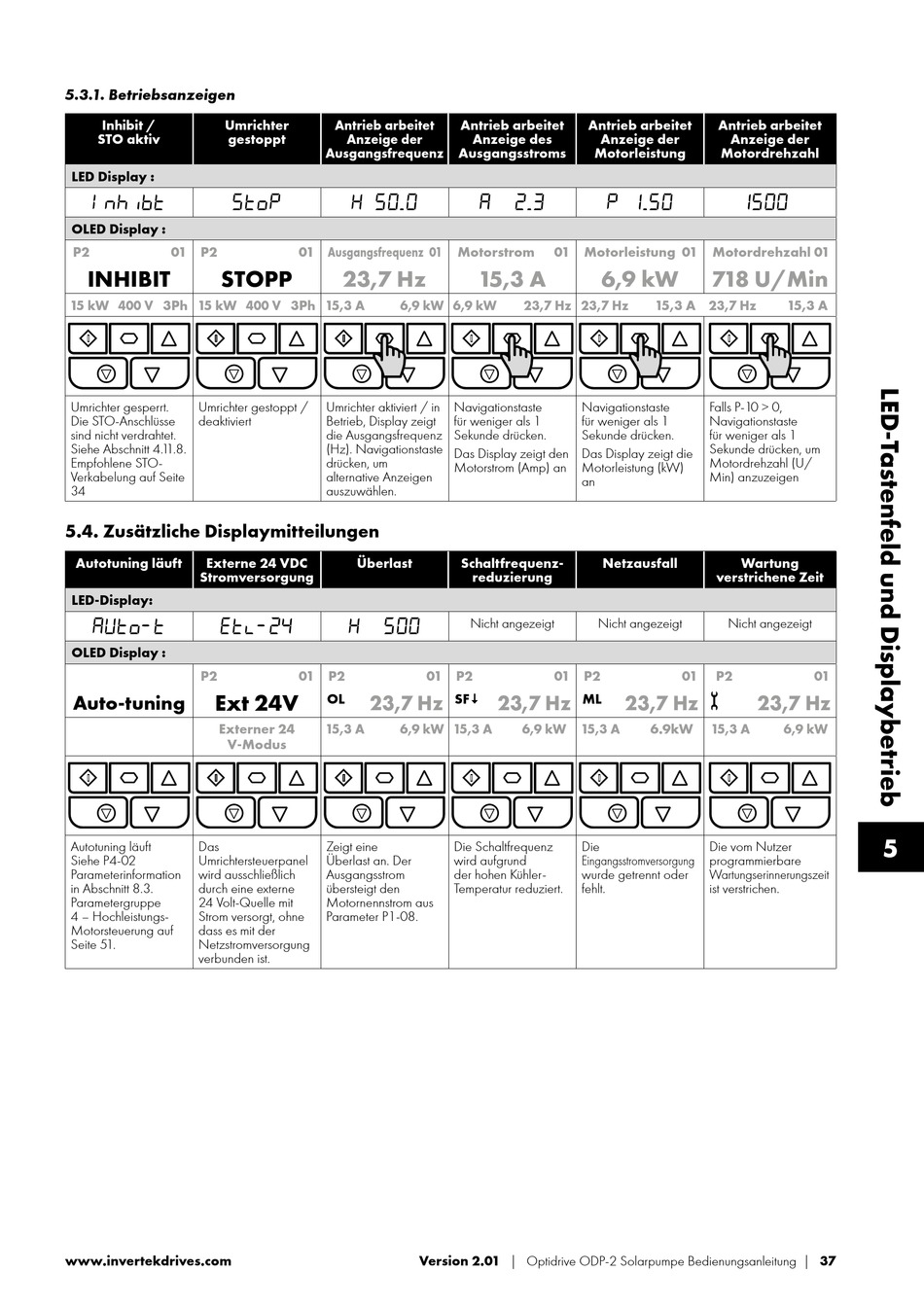

5.3.1. Betriebsanzeigen
Inhibit /
Umrichter
STO aktiv
gestoppt
LED Display :
OLED Display :
P2
01 P2
INHIBIT
STOPP
15 kW 400 V 3Ph 15 kW 400 V 3Ph 15,3 A
Umrichter gesperrt.
Umrichter gestoppt /
Die STO-Anschlüsse
deaktiviert
sind nicht verdrahtet.
Siehe Abschnitt 4. 1 1.8.
Empfohlene STO-
Verkabelung auf Seite
34
5.4. Zusätzliche Displaymitteilungen
Autotuning läuft
Externe 24 VDC
Stromversorgung
LED-Display:
OLED Display :
P2
Ext 24V
Auto-tuning
Externer 24
V-Modus
Autotuning läuft
Das
Siehe P4-02
Umrichtersteuerpanel
Parameterinformation
wird ausschließlich
in Abschnitt 8.3.
durch eine externe
Parametergruppe
24 Volt-Quelle mit
4 – Hochleistungs-
Strom versorgt, ohne
Motorsteuerung auf
dass es mit der
Seite 51.
Netzstromversorgung
verbunden ist.
www.invertekdrives.com
Antrieb arbeitet
Antrieb arbeitet
Anzeige der
Anzeige des
Ausgangsfrequenz
Ausgangsstroms
.
01 Ausgangsfrequenz 01
Motorstrom
23,7 Hz
6,9 kW 6,9 kW
Umrichter aktiviert / in
Navigationstaste
Betrieb, Display zeigt
für weniger als 1
die Ausgangsfrequenz
Sekunde drücken.
(Hz). Navigationstaste
Das Display zeigt den
drücken, um
Motorstrom (Amp) an
alternative Anzeigen
auszuwählen.
Überlast
Schaltfrequenz-
reduzierung
Nicht angezeigt
01 P2
01 P2
23,7 Hz
OL
SF
15,3 A
6,9 kW 15,3 A
Zeigt eine
Die Schaltfrequenz
Überlast an. Der
wird aufgrund
Ausgangsstrom
der hohen Kühler-
übersteigt den
Temperatur reduziert.
Motornennstrom aus
Parameter P1-08.
Version 2.01 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | 37
Antrieb arbeitet
Anzeige der
Motorleistung
.
.
01 Motorleistung 01
15,3 A
6,9 kW
23,7 Hz 23,7 Hz
Navigationstaste
für weniger als 1
Sekunde drücken.
Das Display zeigt die
Motorleistung (kW)
an
Netzausfall
Nicht angezeigt
01 P2
23,7 Hz
23,7 Hz
ML
6,9 kW 15,3 A
6.9kW
Die
Eingangsstromversorgung
wurde getrennt oder
fehlt.
Antrieb arbeitet
Anzeige der
Motordrehzahl
Motordrehzahl 01
718 U/Min
15,3 A 23,7 Hz
15,3 A
Falls P-10 > 0,
Navigationstaste
für weniger als 1
Sekunde drücken, um
Motordrehzahl (U/
Min) anzuzeigen
Wartung
verstrichene Zeit
Nicht angezeigt
01
P2
01
23,7 Hz
15,3 A
6,9 kW
Die vom Nutzer
programmierbare
Wartungserinnerungszeit
ist verstrichen.
5
