1.3. Standard-Inbetriebnahmeverfahren

Dieser Abschnitt bietet einen kurzen Überblick über die Inbetriebnahme des Umrichters bei einer standardmäßigen Photovoltaik-
Pumpenanwendung. Andere Funktionen sind konfigurierbar, jedoch ist diese Anleitung dafür vorgesehen, dem Nutzer einen Ansatzpunkt
zu bieten. Für weitere Informationen kontaktieren Sie bitte Ihren lokalen Invertek-Vertriebspartner für detaillierte Unterstützung.
Es liegt in der Verantwortung des Systemintegrators oder Installateurs sicherzustellen, dass die Solarpumpenlösung größenmäßig für
die Anwendungsanforderungen sowie die Abmessungen der Photovoltaikanlage geeignet ist. Die Maximalbegrenzungen für die P2
Solarpumpe sind im technischen Abschnitt dieser Bedienungsanleitung dargestellt und unten zusammengefasst:
Umrichter für die Verwendung mit 400 V Motoren können mit einer DC-Spannung zwischen 345 bis 800 VDC und einem
empfohlenen VMPP im Bereich von 565 VDC gespeist werden.
Umrichter für die Verwendung mit 200 V Motoren können mit einer DC-Spannung zwischen 185 bis 410 VDC und einem
empfohlenen VMPP im Bereich von 325 VDC gespeist werden.
Bitte beachten Sie, dass die Ausgangsspannung des Umrichters auf die DC-Spannung dividiert durch Wurzel 2 begrenzt ist – dies
könnte die maximale Betriebsdrehzahl der Pumpe unter bestimmten Bedingungen eingrenzen.

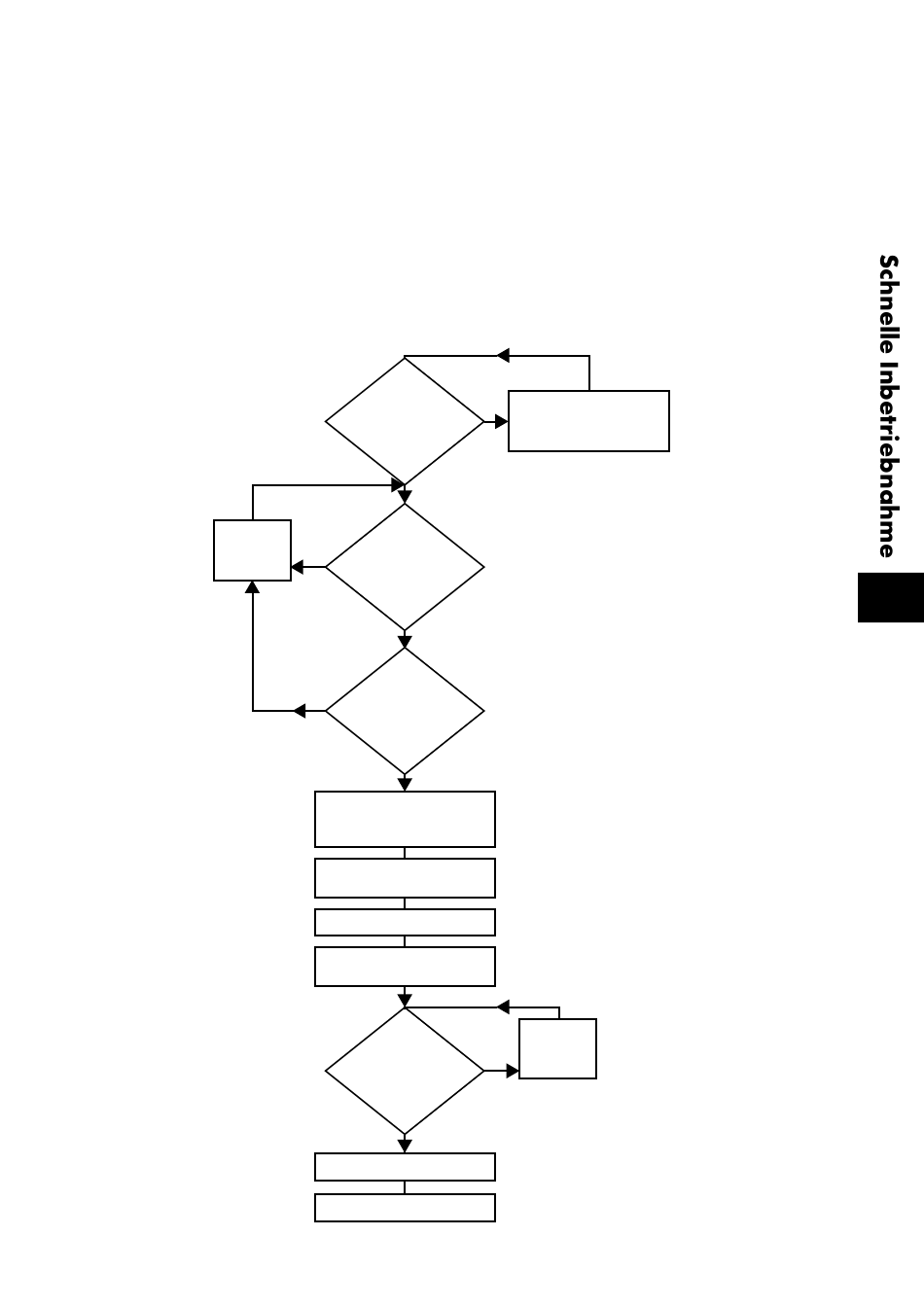

Korrigierende
Aktion
www.invertekdrives.com
Photovoltaik
Zelle auf V , Voc,
MPP
P prüfen, ob sie
MP
geeignet ist für den
Umrichter.
Ja
Angemessen
Nein
Absicherung und
Kurzschlussschutz
installiert
Ja
Nein Grundlegende
Elektrische Prüfung
Okay
Ja
Stellen Sie sicher, dass kein
"STO" vorhanden ist - entfernen
Sie die Steuerklemmen
Spannung anlegen am
Frequenzumrichter
Grundparameter einstellen
Steuerklemmen einstecken -
"STO" vorhanden
Drehrichtung
kontrollieren,
ob korrekt
Ja
Anwendung Starten
Abgleichen
Version 2.01 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | 7
Nein Photovoltaik-Zelle neu
konfigurieren oder
Umrichter tauschen
Wechseln in
Nein
P4-13
1
