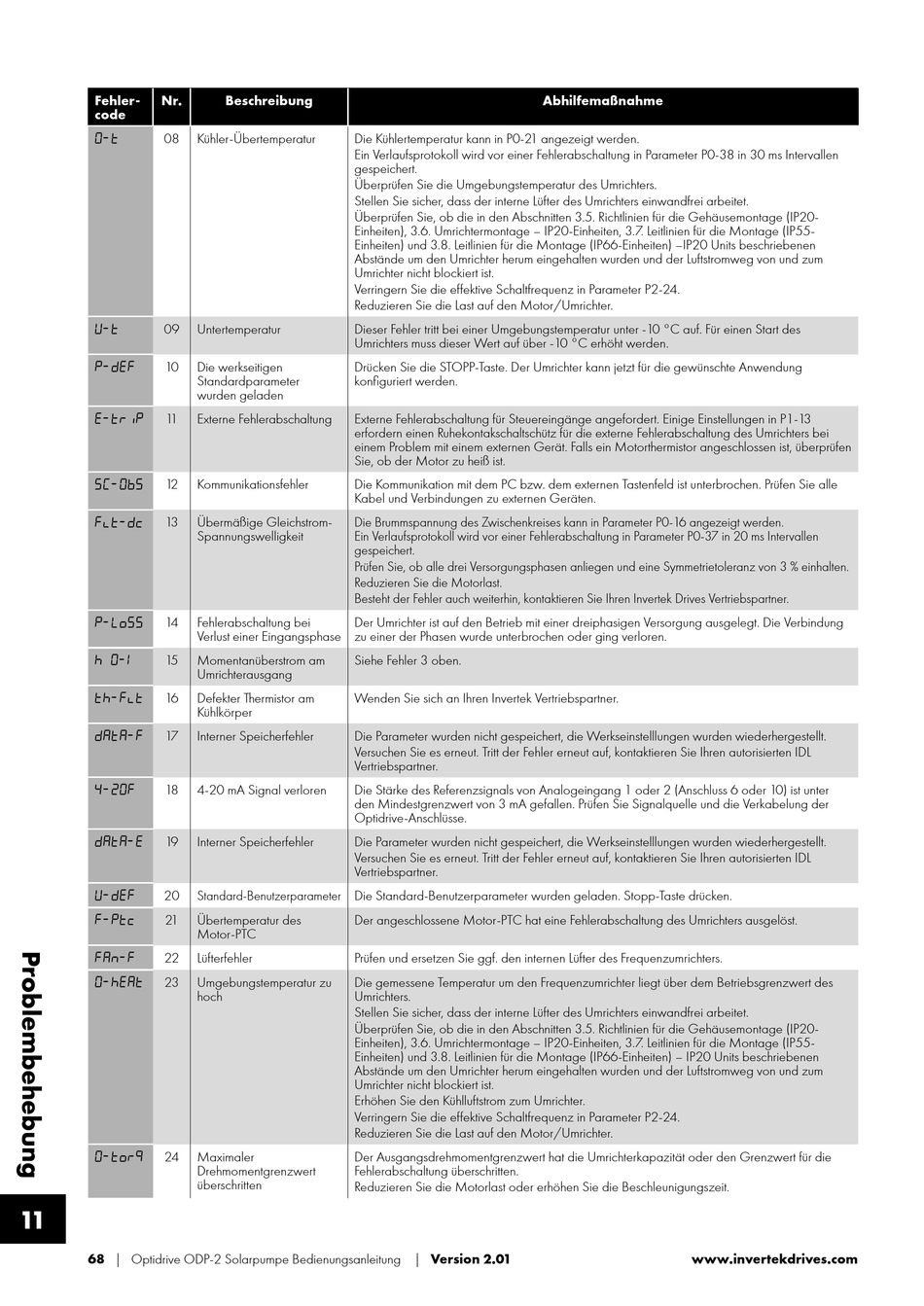

Invertek Drives Optidrive ODP-2 Solarpumpe Bedienungsanleitung Seite 68

Fehler- Nr.
code

08

09

10

1 1
s
12

13
ss
14
 
15

16
aa 17

18
aa
19

20

21
a
22
a
23
 24
11
68 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | Version 2.01
Beschreibung
Kühler-Übertemperatur Die Kühlertemperatur kann in P0-21 angezeigt werden.
Ein Verlaufsprotokoll wird vor einer Fehlerabschaltung in Parameter P0-38 in 30 ms Intervallen
gespeichert.
Überprüfen Sie die Umgebungstemperatur des Umrichters.
Stellen Sie sicher, dass der interne Lüfter des Umrichters einwandfrei arbeitet.
Überprüfen Sie, ob die in den Abschnitten 3.5. Richtlinien für die Gehäusemontage (IP20-
Einheiten), 3.6. Umrichtermontage – IP20-Einheiten, 3.7. Leitlinien für die Montage (IP55-
Einheiten) und 3.8. Leitlinien für die Montage (IP66-Einheiten) –IP20 Units beschriebenen
Abstände um den Umrichter herum eingehalten wurden und der Luftstromweg von und zum
Umrichter nicht blockiert ist.
Verringern Sie die effektive Schaltfrequenz in Parameter P2-24.
Reduzieren Sie die Last auf den Motor/Umrichter.
Untertemperatur Dieser Fehler tritt bei einer Umgebungstemperatur unter -10 °C auf. Für einen Start des
Umrichters muss dieser Wert auf über -10 °C erhöht werden.
Die werkseitigen Drücken Sie die STOPP-Taste. Der Umrichter kann jetzt für die gewünschte Anwendung
Standardparameter konfiguriert werden.
wurden geladen
Externe Fehlerabschaltung Externe Fehlerabschaltung für Steuereingänge angefordert. Einige Einstellungen in P1-13
erfordern einen Ruhekontakschaltschütz für die externe Fehlerabschaltung des Umrichters bei
einem Problem mit einem externen Gerät. Falls ein Motorthermistor angeschlossen ist, überprüfen
Sie, ob der Motor zu heiß ist.
Kommunikationsfehler Die Kommunikation mit dem PC bzw. dem externen Tastenfeld ist unterbrochen. Prüfen Sie alle
Kabel und Verbindungen zu externen Geräten.
Übermäßige Gleichstrom- Die Brummspannung des Zwischenkreises kann in Parameter P0-16 angezeigt werden.
Spannungswelligkeit Ein Verlaufsprotokoll wird vor einer Fehlerabschaltung in Parameter P0-37 in 20 ms Intervallen
gespeichert.
Prüfen Sie, ob alle drei Versorgungsphasen anliegen und eine Symmetrietoleranz von 3 % einhalten.
Reduzieren Sie die Motorlast.
Besteht der Fehler auch weiterhin, kontaktieren Sie Ihren Invertek Drives Vertriebspartner.
Fehlerabschaltung bei Der Umrichter ist auf den Betrieb mit einer dreiphasigen Versorgung ausgelegt. Die Verbindung
Verlust einer Eingangsphase zu einer der Phasen wurde unterbrochen oder ging verloren.
Momentanüberstrom am Siehe Fehler 3 oben.
Umrichterausgang
Defekter Thermistor am Wenden Sie sich an Ihren Invertek Vertriebspartner.
Kühlkörper
Interner Speicherfehler Die Parameter wurden nicht gespeichert, die Werkseinstelllungen wurden wiederhergestellt.
Versuchen Sie es erneut. Tritt der Fehler erneut auf, kontaktieren Sie Ihren autorisierten IDL
Vertriebspartner.
4-20 mA Signal verloren Die Stärke des Referenzsignals von Analogeingang 1 oder 2 (Anschluss 6 oder 10) ist unter
den Mindestgrenzwert von 3 mA gefallen. Prüfen Sie Signalquelle und die Verkabelung der
Optidrive-Anschlüsse.
Interner Speicherfehler Die Parameter wurden nicht gespeichert, die Werkseinstelllungen wurden wiederhergestellt.
Versuchen Sie es erneut. Tritt der Fehler erneut auf, kontaktieren Sie Ihren autorisierten IDL
Vertriebspartner.
Standard-Benutzerparameter Die Standard-Benutzerparameter wurden geladen. Stopp-Taste drücken.
Übertemperatur des Der angeschlossene Motor-PTC hat eine Fehlerabschaltung des Umrichters ausgelöst.
Motor-PTC
Lüfterfehler Prüfen und ersetzen Sie ggf. den internen Lüfter des Frequenzumrichters.
Umgebungstemperatur zu Die gemessene Temperatur um den Frequenzumrichter liegt über dem Betriebsgrenzwert des
hoch Umrichters.
Stellen Sie sicher, dass der interne Lüfter des Umrichters einwandfrei arbeitet.
Überprüfen Sie, ob die in den Abschnitten 3.5. Richtlinien für die Gehäusemontage (IP20-
Einheiten), 3.6. Umrichtermontage – IP20-Einheiten, 3.7. Leitlinien für die Montage (IP55-
Einheiten) und 3.8. Leitlinien für die Montage (IP66-Einheiten) – IP20 Units beschriebenen
Abstände um den Umrichter herum eingehalten wurden und der Luftstromweg von und zum
Umrichter nicht blockiert ist.
Erhöhen Sie den Kühlluftstrom zum Umrichter.
Verringern Sie die effektive Schaltfrequenz in Parameter P2-24.
Reduzieren Sie die Last auf den Motor/Umrichter.
Maximaler Der Ausgangsdrehmomentgrenzwert hat die Umrichterkapazität oder den Grenzwert für die
Drehmomentgrenzwert Fehlerabschaltung überschritten.
überschritten
Reduzieren Sie die Motorlast oder erhöhen Sie die Beschleunigungszeit.
Abhilfemaßnahme
