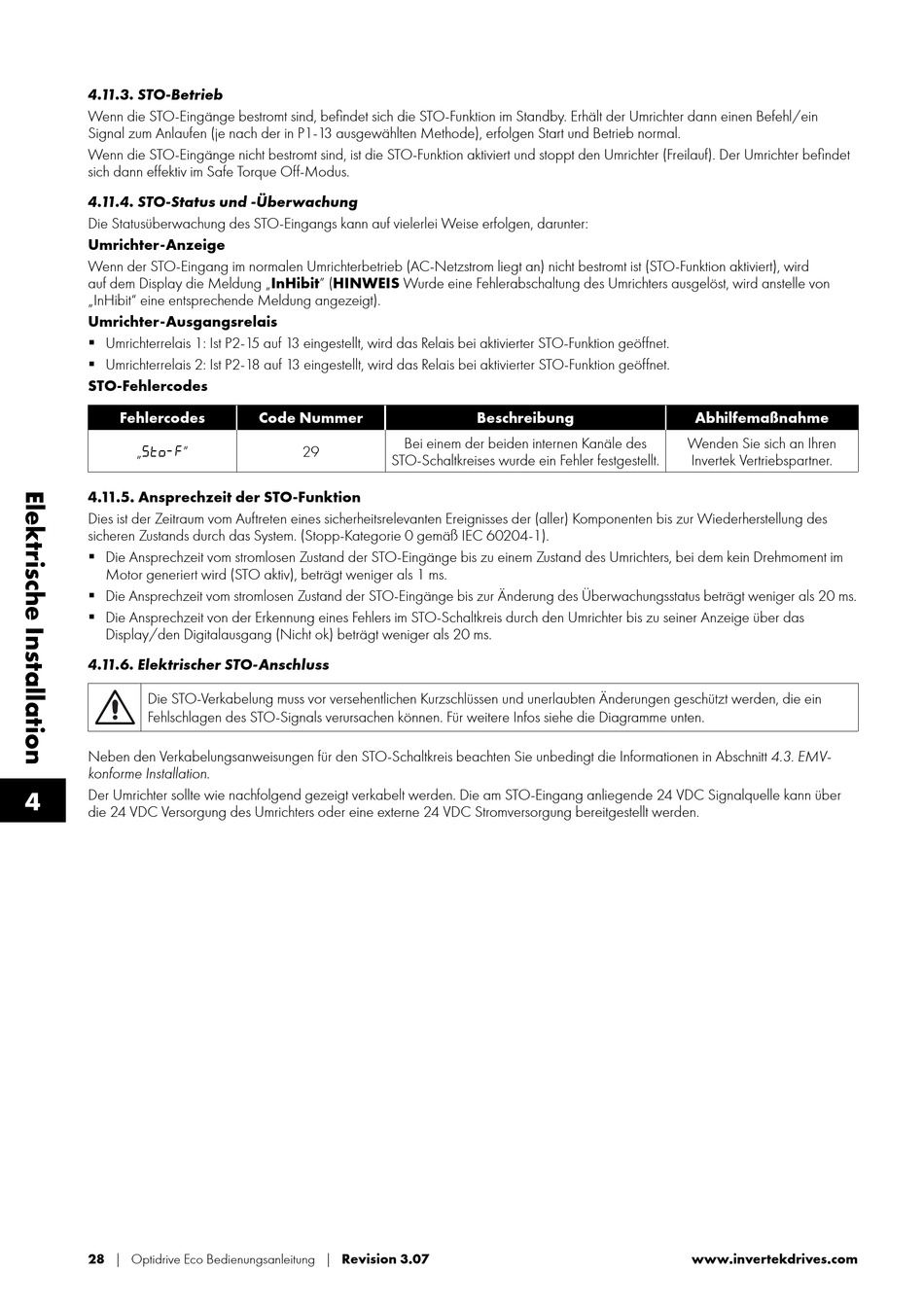

4.11.3. STO-Betrieb

Wenn die STO-Eingänge bestromt sind, befindet sich die STO-Funktion im Standby. Erhält der Umrichter dann einen Befehl/ein
Signal zum Anlaufen (je nach der in P1-13 ausgewählten Methode), erfolgen Start und Betrieb normal.
Wenn die STO-Eingänge nicht bestromt sind, ist die STO-Funktion aktiviert und stoppt den Umrichter (Freilauf). Der Umrichter befindet
sich dann effektiv im Safe Torque Off-Modus.
4.11.4. STO-Status und -Überwachung
Die Statusüberwachung des STO-Eingangs kann auf vielerlei Weise erfolgen, darunter:
Umrichter-Anzeige
Wenn der STO-Eingang im normalen Umrichterbetrieb (AC-Netzstrom liegt an) nicht bestromt ist (STO-Funktion aktiviert), wird
auf dem Display die Meldung „InHibit" (HINWEIS Wurde eine Fehlerabschaltung des Umrichters ausgelöst, wird anstelle von
„InHibit" eine entsprechende Meldung angezeigt).

Umrichter-Ausgangsrelais

 Umrichterrelais 1: Ist P2-15 auf 13 eingestellt, wird das Relais bei aktivierter STO-Funktion geöffnet.
 Umrichterrelais 2: Ist P2-18 auf 13 eingestellt, wird das Relais bei aktivierter STO-Funktion geöffnet.
STO-Fehlercodes
Fehlercodes
„Sto-F"

4.11.5. Ansprechzeit der STO-Funktion

Dies ist der Zeitraum vom Auftreten eines sicherheitsrelevanten Ereignisses der (aller) Komponenten bis zur Wiederherstellung des
sicheren Zustands durch das System. (Stopp-Kategorie 0 gemäß IEC 60204-1).
 Die Ansprechzeit vom stromlosen Zustand der STO-Eingänge bis zu einem Zustand des Umrichters, bei dem kein Drehmoment im
Motor generiert wird (STO aktiv), beträgt weniger als 1 ms.
 Die Ansprechzeit vom stromlosen Zustand der STO-Eingänge bis zur Änderung des Überwachungsstatus beträgt weniger als 20 ms.
 D ie Ansprechzeit von der Erkennung eines Fehlers im STO-Schaltkreis durch den Umrichter bis zu seiner Anzeige über das
Display/den Digitalausgang (Nicht ok) beträgt weniger als 20 ms.

4.11.6. Elektrischer STO-Anschluss

Die STO-Verkabelung muss vor versehentlichen Kurzschlüssen und unerlaubten Änderungen geschützt werden, die ein
Fehlschlagen des STO-Signals verursachen können. Für weitere Infos siehe die Diagramme unten.
Neben den Verkabelungsanweisungen für den STO-Schaltkreis beachten Sie unbedingt die Informationen in Abschnitt 4.3. EMV-
konforme Installation.
4
Der Umrichter sollte wie nachfolgend gezeigt verkabelt werden. Die am STO-Eingang anliegende 24 VDC Signalquelle kann über
die 24 VDC Versorgung des Umrichters oder eine externe 24 VDC Stromversorgung bereitgestellt werden.
28 | Optidrive Eco Bedienungsanleitung | Revision 3.07
Code Nummer
Bei einem der beiden internen Kanäle des
29
STO-Schaltkreises wurde ein Fehler festgestellt.

Beschreibung

Abhilfemaßnahme
Wenden Sie sich an Ihren
Invertek Vertriebspartner.
