Invertek Drives Optidrive ODP-2 Solarpumpe Bedienungsanleitung Seite 12

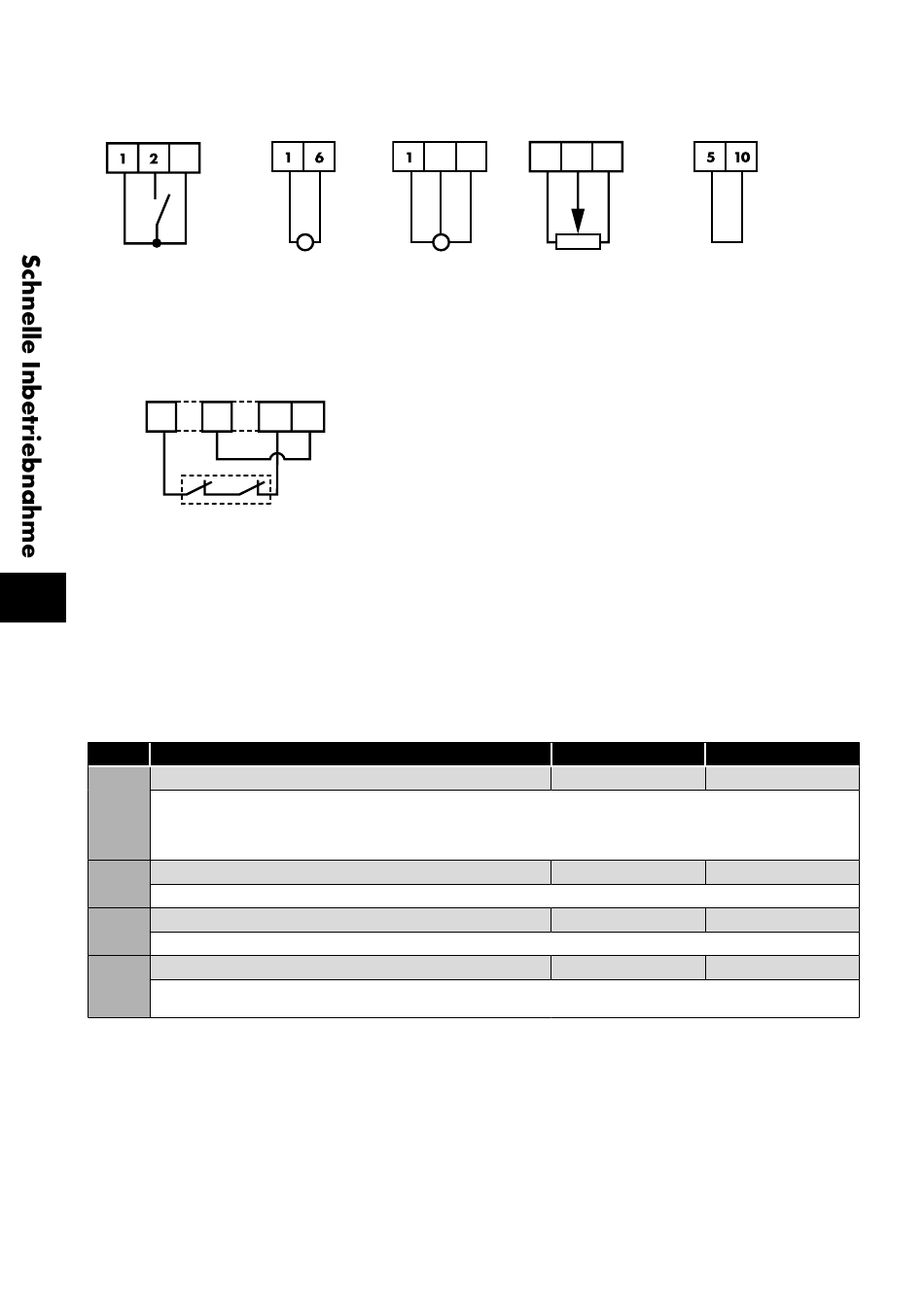

Minimale Steuerverdrahtung für die Verwendung eines Einstrahlungssensors
Start / Stopp
3
Verknüpfen Sie
T1 mit T2, um zu
starten und öffnen
Sie, um zu stoppen
Obligatorische Hardware aktivieren
1
Die STO-Eingänge können als hohe
Sicherheitsfunktion verwendet werden. Dadurch
wird verhindert, dass ein Drehmoment am Motor
anliegt - Abschnitt 4. 1 1. Safe Torque Off (Sicher
1
abgeschaltetes Moment). Wenn diese Funktion
nicht benötigt wird, müssen die Klemmen wie
abgebildet verbunden sein.
1.3.10. 2. Beschleunigungsrampe
Bei einigen Pumpanwendungen ist eine schnelle Beschleunigungsrampe erforderlich, um die Mindestdrehzahl zu erreichen. Dies
ist manchmal aufgrund der Art von Lager an einer bestehenden Pumpe. Was auch immer der Grund ist, die Funktion kann mit den
folgenden Parametern erreicht werden:
Par.
P1-02 Mindestgeschwindigkeit
Stellen Sie diese auf die Mindestdrehzahl ein, bei der die Pumpe arbeiten und schnell beschleunigen muss. Beachten Sie, dass eine zu
hohe Einstellung hier bewirken könnte, dass die Array-Spannung basierend auf einer schnellen Beschleunigungsrampe zusammenbricht.
Die 2. Beschleunigungsrampe arbeitet nur bis zur in diesem Parameter eingestellten Geschwindigkeit, dh sie muss auf > 0 gesetzt
werden.
P2-09 Frequenzmittelpunkt der Ausblendfrequenz
Stellen Sie diesen auf den gleichen Wert wie im Parameter P1-02 ein.
P2-10 Frequenzbandbreite der Ausblendfrequenz
Stellen Sie diesen Wert auf Null, damit die 2. Beschleunigungsrampe funktioniert.
P2-25 Schnelle Verzögerungsrampenzeit
Dies ist die zweite Beschleunigungsrampenrate, die bis zur in P1-02 eingestellten Mindestdrehzahl verwendet wird. Dies ist die Zeit,
die es dauern würde, um von 0 Hz bis zur Nennfrequenz des Motors. zu beschleunigen.
12 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | Version 2.01
Einstrahlungssensor
oder
Messumformer
9 12 13
Beschreibung
Geschwindigkeitsvorgabe
6 7 5 10
3-Draht Potentiometer
Messumformer
Einstrahlungssensor
9
oder
Maximal
möglich
Typischer
20 Hz 25 Hz
0 P1-02
0.0Hz 0.0Hz
0.1s
