1.3.7. Mindeststeuerungsanforderungen für die Druckregelung
Der Solarpumpenantrieb P2 ist ein sehr flexibles Produkt, das auf verschiedene Arten gesteuert werden kann. Um den Antrieb zu
betreiben finden Sie genauere Informationen in Abschnitt 9. Serielle Kommunikation, am Antrieb muss die STO-Schaltung geschlossen
sein (siehe Abschnitt 4. 1 1. Safe Torque Off (Sicher abgeschaltetes Moment)) und die Antriebsfreigabe, die über den Digitaleingang 1
bereitgestellt wird, wie unten gezeigt. Bitte beachten Sie, dass wenn die STO - Funktion nicht verwendet wird in der Anwendung wird
die Verdrahtung dennoch benötigt und eine Verbindung zwischen den Klemmen T1-T12 und T9-T13 muss vorhanden sein.

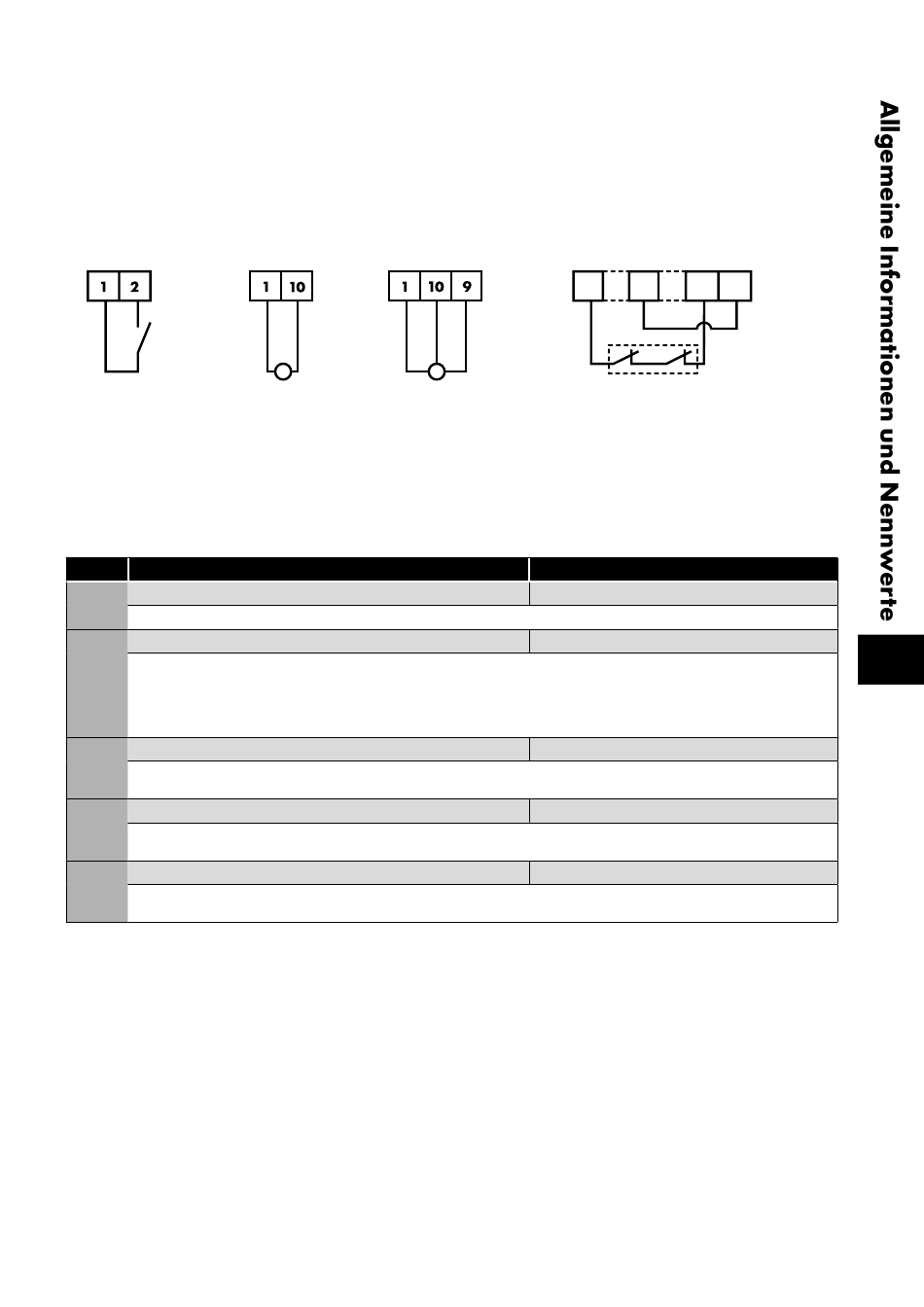

Mindeststeuerungsanforderungen für die Druckregelung
Start / Stopp
Verknüpfen Sie
Messumformer
T1 mit T2, um zu
starten und öffnen
Sie, um zu stoppen
1.3.8. Optionale Parametereinstellungen für den Einstrahlungssensor
Par.
P2-30
Analogeingangsformat
Dieser Parameter definiert den Signaltyp des Einstrahlungssensors.
P8-14
Standby-Modus
Dieser Parameter wählt die Variablen aus, die den Umrichter dazu veranlassen, in den Standby-(Sleep-)Modus zu schalten.
Standardmäßig ist dieser Parameter auf 0 eingestellt, was bedeutet, dass der Standby-Modus basierend auf der Pumpendrehzahl
ausgewählt wird. Eine Einstellung auf 1 konfiguriert jedoch den Umrichter so, dass er in den Standby-Modus schaltet und basierend
auf der Spannung des DC-Bus „aufwacht".
Falls ein Solareinstrahlungssensor verwendet wird, sollte diese Einstellung auf 2 verändert werden.
P8-15
Aktivierungsebene Standby
Dieser Parameter stellt den Strahlungsgrad in % des Messumformerbereichs dar, unterhalb dessen der Umrichter die Pumpendrehzahl
verlangsamt und in den Standby-/Ruhemodus schaltet.
P8-16
Standby-Aufwachstufe
Dieser Parameter stellt den Strahlungsgrad in % des Messumformerbereichs dar, oberhalb dessen der Umrichter den Standby-/
Ruhemodus verlässt, die Pumpe startet und die Drehzahl beschleunigt.
P8-17
Standby-Aufwachverzögerungszeit
Dieser Parameter stellt die Verzögerungszeit in Sekunden ein, bei der der Standby-Aufwachzustand vorhanden sein muss, bevor der
Umrichter die Aufwachfrequenz einleitet und den Standby-(Sleep-)Modus verlässt.
1.3.9. Mindestanforderungen an die Steuerungsverkabelung
Der P2 Solarpumpen-Umrichter ist ein sehr flexibles Produkt, das auf vielfältige Weise gesteuert werden kann. Um den Umrichter wie
in Abschnitt 9. Serielle Kommunikation zu betreiben, benötigt dieser einen geschlossenen STO-Kreislauf (Abschnitt XREF STO) und
einen aktiven Antrieb an Digitaleingang 1, wie unten dargestellt. Bitte beachten Sie, dass bei nicht verwendeter STO-Funktion bei
der Anwendung die Verkabelung nach wie vor erforderlich ist und eine Verbindung zwischen den Anschlüssen T1-T12 und T9-T13
hergestellt werden muss.
www.invertekdrives.com
Druck-Rückführung
oder
3-Draht
Messumformer
Beschreibung
Version 2.01 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | 11
Obligatorische Hardware aktivieren
1
9
12 13
Die STO-Eingänge können als hohe
Sicherheitsfunktion verwendet werden. Dadurch
wird verhindert, dass ein Drehmoment am Motor
anliegt - Abschnitt 4. 1 1. Safe Torque Off (Sicher
abgeschaltetes Moment). Wenn diese Funktion
nicht benötigt wird, müssen die Klemmen wie
abgebildet verbunden sein.
P2 Einstellung
0-10V/4-20mA
2
45,0%
53,0%
30s
2
