5. LED-Tastenfeld und Displaybetrieb
Die Konfiguration des Umrichters bzw. die Überwachung seines Betriebs erfolgt über die Tastatur bzw. das Display.

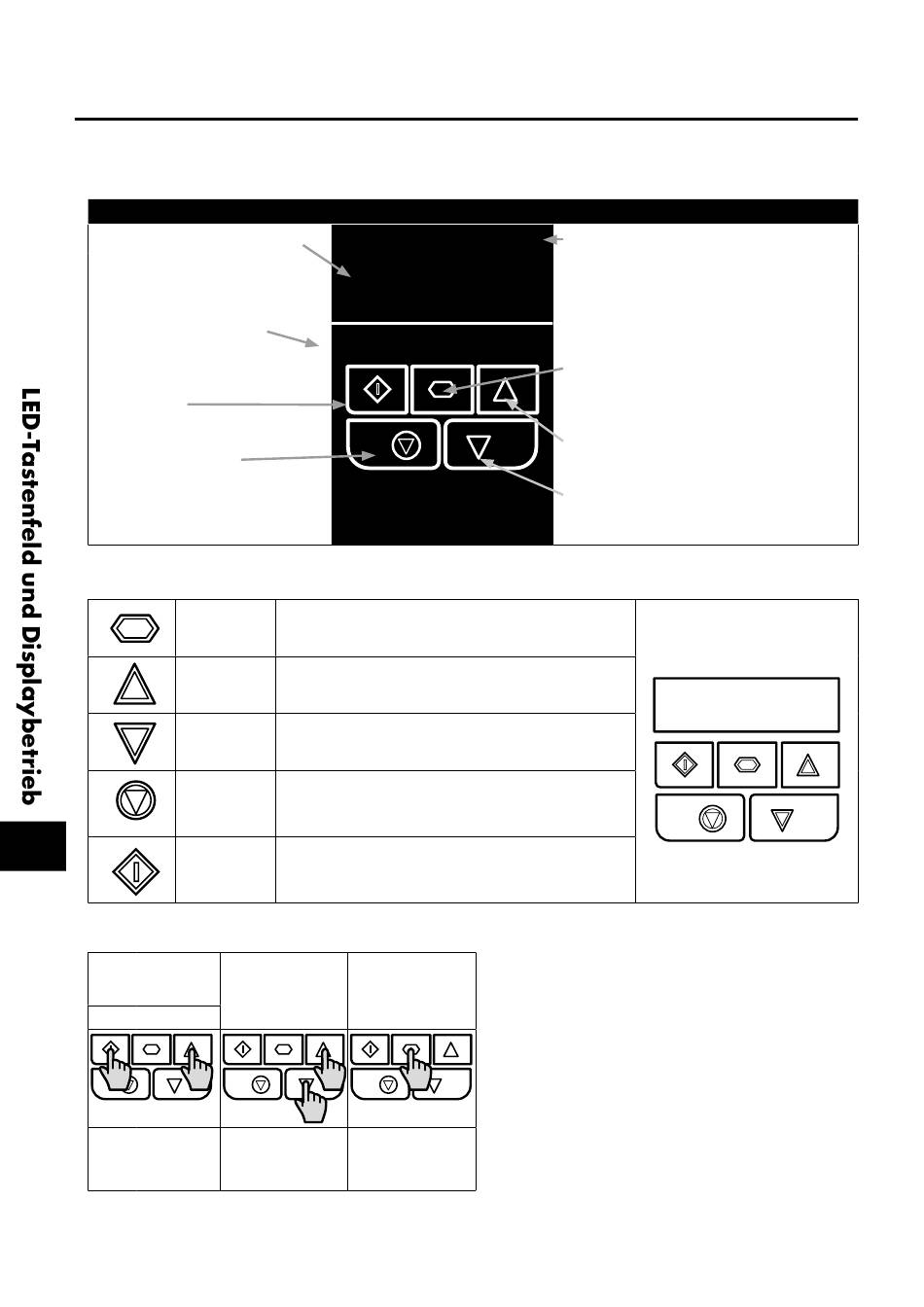

5.1. OLED-Tastenfeld und Displaylayout
Wichtige Display-Parameter
Zeigt, welcher der verfügbaren
Parameter aktuell auf dem Haupt-
Display angezeigt wird, z. B.
Motordrehzahl, Motorstrom etc.
Betriebsinformationen
Echtzeit-Anzeige wichtiger
Betriebsdaten, z. B. Ausgangsstrom
und Leistung
Start-Taste
Wird im manuellen Modus zum
Starten des Umrichters verwendet.
Stopp-/Reset-Taste
Zum Rücksetzen nach einer
Fehlerabschaltung des Umrichters.
Wird im Tastenfeldmodus zum
Stoppen des Umrichters verwendet.
5.2. LED-Tastenfeld und Displaylayout
NAVIGATION
AUF
AB
RESET/STOPP
5
START
5.3. Auswahl der Sprache auf dem OLED-Display
P2
01 Sprache auswählen Sprache auswählen
STOPP
15 kW 400 V 3 Ph
Die Start-, Navigations-
und Auf-Taste
gleichzeitig für mehr als
1 s drücken und halten.
36 | Optidrive ODP-2 Solarpumpe Bedienungsanleitung | Version 2.01
P2
STOPP
15kW
Zur Anzeige von Echtzeitdaten, für den Zugriff auf die
Parameterkonfiguration und das Speichern von Änderungen.
Zur Erhöhung der Drehzahl im Echtzeitmodus bzw. der
Parameterwerte im Bearbeitungsmodus.
Zur Verringerung der Drehzahl im Echtzeitmodus bzw. der
Parameterwerte im Bearbeitungsmodus.
Zum Rücksetzen nach einer Fehlerabschaltung des Umrichters.
Wird im Tastenfeld-Modus zum Stoppen des Umrichters
verwendet.
Wird im Tastenfeld-Modus zum Starten des Umrichters oder
zur Umkehrung der Rotationsrichtung verwendet (wenn der
bidirektionale Tastaturmodus aktiviert ist).
Spanisch
Spanisch
Deutsch
Deutsch
Englisch
Englisch
Sprache mit der Auf-/
Auswahl mit der
Ab-Taste auswählen.
Navigationstaste
bestätigen.
OLED Display
01
Umrichteradresse
Serielle Kommunikationsadresse des Umrichters,
eingestellt unter Parameter P5-01.
Steuertastenfeld
Bietet Zugriff auf die Umrichterparameter
bzw. erlaubt die Steuerung des Umrichters im
400V
3Ph
manuellen Modus.
Navigationstaste
Zur Anzeige von Echtzeitdaten, für den Zugriff
auf die Parameterkonfiguration und das
Speichern von Änderungen.
Auf-Taste
Zur Erhöhung der Drehzahl im Echtzeitmodus
bzw. der Parameterwerte im Bearbeitungsmodus.
Ab-Taste
Zur Verringerung der Drehzahl im Echtzeitmodus
bzw. der Parameterwerte im Bearbeitungsmodus.
